Описание

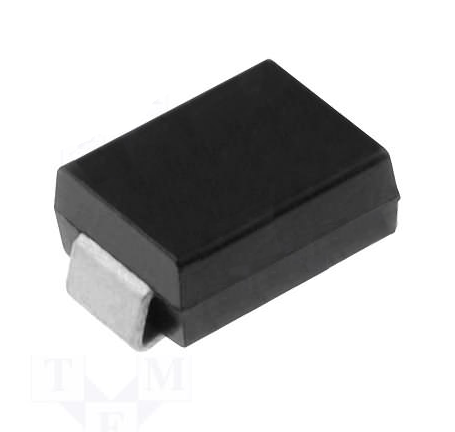

Супрессор SMBJ14A от Yangjie защищает электронику от импульсных перенапряжений. Рабочее напряжение стабилизации — 14 В, пиковая импульсная мощность достигает 600 Вт. Компонент выполнен в компактном корпусе SMB для поверхностного монтажа. Применяется в блоках питания, промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Диод-супрессор импульсных напряжений |
| Серия | SMBJ SERIES |
| Корпус | DO-214AA (SMB) |
| Тип монтажа | SMD |
| Полярность | однонаправленный |
| Размеры | Макс. ширина корпуса: 3.94mm; Мин. ширина корпуса: 3.30mm; Макс. ширина вывода: 1.41mm; Мин. ширина вывода: 0.90mm; Высота корпуса макс.: 2.15mm; Мин. высота корпуса: 1.85mm; Макс. длина корпуса: 4.75mm; Мин. длина корпуса: 4.25mm; Ширина контактной площадки: 2.72mm; Длина контактной площадки: 5.80mm; Макс. толщина вывода: 0.31mm; Мин. толщина вывода: 0.10mm |
| Артикул | SMBJ14A |
| Импульсный ток макс. | 25.9A |
| Макс. пробойное напр. | 17.2V |
| Мин. пробойное напр. | 15.6V |
| Пиковая рассеиваемая мощность | 600W |
| Макс. напряжение фиксации | 23.2V |
| Bidirectional part number | SMBJ14CA |
| Диап. темп. хр. | -55 to +150°C |
| Имп. прямой ток | 100A |
| Макс. обратный ток утечки | 1.0μA |
| Раб. имп. обратное напряжение | 14V |
| Условия пикового импульсного тока | 10/1000us waveform |
| Ток теста напряжения пробоя | 1.0mA |
| Рабочая температура перехода | -55 to +150°C |
| Условия пиковой рассеиваемой мощности | 10/1000us waveform |
| Maximum clamping voltage conditions | @ IPP |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Макс. мгновенное прямое напряжение | 3.5V |
| Условия пикового импульсного прямого тока | 8.3ms single half sine-wave, unidirectional only |
| Термосопротивление переход-среда | 100°C/W |
| Макс. импульсное прямое напряжение, условия | at 50A, unidirectional only |
| Рабочее напряжение, В | 14 |
