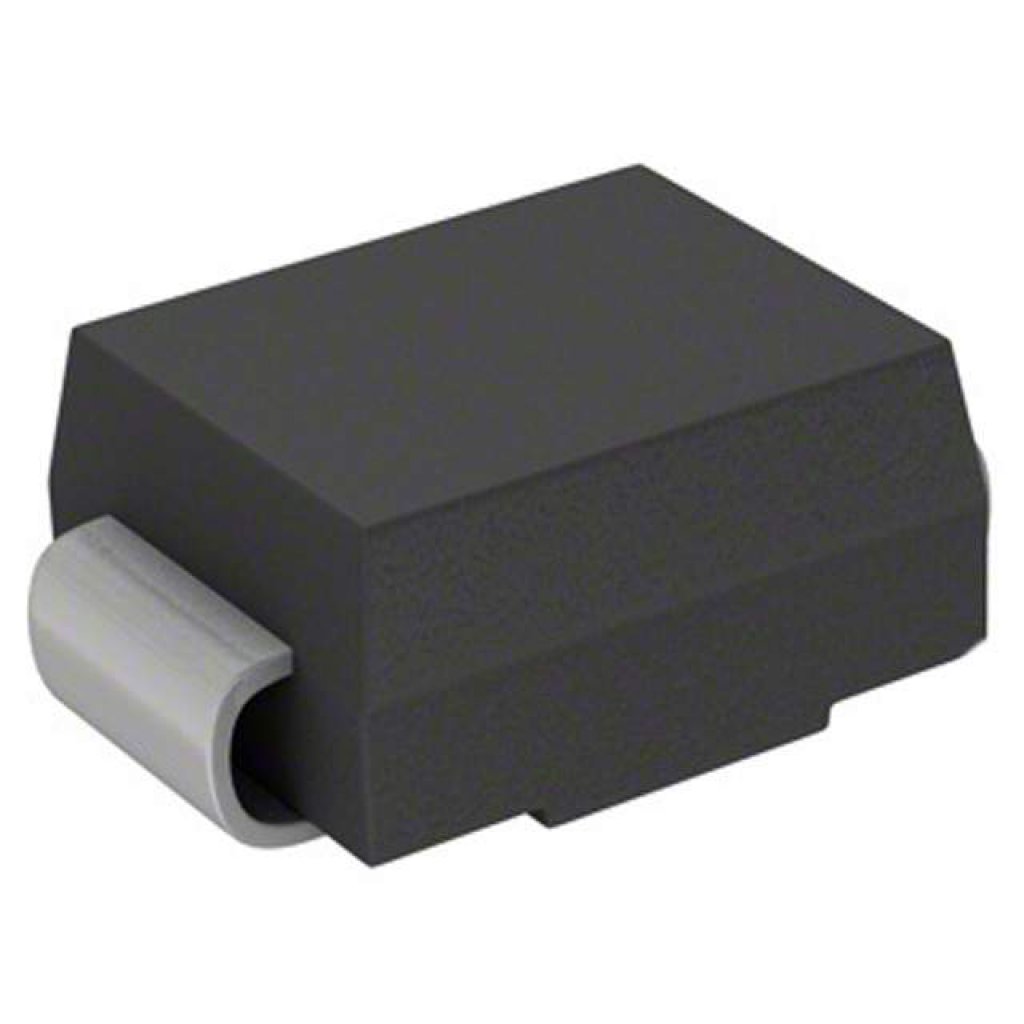

TVS-диоды SMBJ13A
У поставщика
ПроизводительLITTELFUSE
КатегорияСупрессоры
У поставщиков
2 543 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт12,45 ₽
Сумма236,55 ₽
В наличии19 шт
от 19 штюрлицам и ИП
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии2 524 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 12,94 ₽
19 шт · Склад 39 · 236,55 ₽
Описание
SMBJ13A — это TVS-диод (подавитель переходных напряжений) от Littelfuse. Компонент предназначен для защиты чувствительной электроники от перенапряжений и электростатических разрядов. Выполнен в стандартном корпусе SMB, подходит для поверхностного монтажа. Обеспечивает надежное ограничение выбросов напряжения в цепях питания и сигнальных линиях.
Технические характеристики
| Тип | TVS |
| Ток, А | 28.2 А |
| Маркировка | LG |
| Корпус | SMB (DO-214AA) |
| Тип монтажа | SMD |
| Уровень MSL | 1 |
| Покрытие выводов | Matte tin |
| Артикул | SMBJ13A |
| Failure mode | Short circuit |
| Без галогенов | Да |
| Тестовый ток | 1mA |
| Тест на усы | JEDEC JESD201A |
| Время отклика | <1ps |
| ЭСР по воздуху | 30kV |
| Соотв. RoHS | Да |
| Прямое напряжение | 3.5V/5.0V (unidirectional only) |
| Напряжение фиксации | 21.5V |
| Импульсная мощность макс. | 600W |
| Мощность, Вт | 600 |
| Рассеиваемая мощность | 5.0W |
| ESD контактный разряд | 30kV |
| Импульсный ток макс. | 28.0A |
| Класс горючести | V-0 |
| Макс. пробойное напр. | 15.90V |
| Мин. пробойное напр. | 14.40V |
| Имп. ток прямо | 100A |
| Температура пайки | 260°C/40sec |
| Обратный ток утечки | 1μA |
| Темп. коэф. | 0.076%/°C |
| Обратное напряжение | 13.0V |
| Bidirectional part number | SMBJ13CA |
| Диап. темп. хр. | -65 to 175°C |
| Диап. раб. темп. | -65 to 150°C |
| Напряжение пробоя | 14.4 В |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Рабочее напряжение | 13 В |
| Термосопротивление переход-среда | 100°C/W |
| Напряжение ограничения | 21.5 В |
