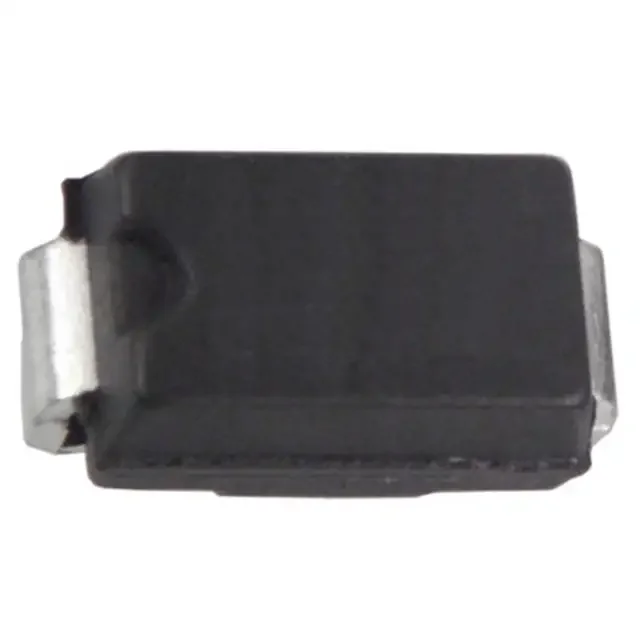

Диод защитный от перенапряжения - TVS (супрессор) 58В включение 93.6В ограничение SMA
У поставщика
ПроизводительDIODES
КатегорияСупрессоры
У поставщиков
4 957 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт14,58 ₽
Сумма729,00 ₽
+ доплата 490,00 ₽
В наличии4 957 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 125 — 13,00 ₽ (−11%)
Заказ со склада «Склад 13» с этой позицией — 729,00 ₽. До заказа без доплаты не хватает 16 571,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 729,00 ₽
Описание
Защитный диод-супрессор TVS от DIODES. Работает при напряжении включения 58 В и ограничивает импульсы до 93,6 В. Выполнен в компактном корпусе DO-214AC (SMA) и рассчитан на температуру от -55 до 150 °C. Применяется для защиты цепей питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | TVS |
| Вес | 0.064g |
| Корпус | SMA |
| Тип монтажа | SMD |
| Полярность | однонаправленный |
| Упаковка | 5000/Tape & Reel |
| Клеммы | Lead-free matte tin, solderable per MIL-STD-202 Method 208 |
| Размеры | A: 2.29-2.92mm, B: 4.00-4.60mm, C: 1.27-1.63mm, D: 0.15-0.31mm, E: 4.80-5.59mm, G: 0.05-0.20mm, H: 0.76-1.52mm, J: 2.01-2.30mm |
| Описание | TVS diode (transient voltage suppressor), unidirectional, 400W |
| Артикул | SMAJ58A-13-F |
| Экологичный компонент | Halogen and antimony free |
| Код маркировки | WG |
| Материал корпуса | литой пластик, UL 94V-0 |
| Соотв. RoHS | Да |
| Прямое напряжение | 3.5V |
| Индикатор полярности | Cathode band (unidirectional) |
| Peak pulse power ppk | 400W |
| Рекомендуемая посадочная площадка | C: 4.00mm, G: 1.50mm, X: 2.50mm, X1: 6.50mm, Y: 1.70mm |
| Напряжение пробоя, VRWM | 58V |
| Пиковый импульсный ток | 4.3A |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Steady state power pm av | 1.0W |
| Макс. напряжение пробоя | 71.2V |
| Мин. напряжение пробоя | 64.4V |
| Диап. темп. хр. | -55 to +175°C |
| Импульсный прямой ток, IFSM | 40A |
| Уровень чувствительности к влаге | Level 1 per J-STD-020 |
| Макс. напряжение ограничения, В | 93.6V |
| Диап. раб. темп. | -55 to +150°C |
| Описание (англ.) | TVS DIODE 58VWM 93.6VC SMA |
| Условия измерения обратного тока утечки | at VRWM=58V |
| Ток теста напряжения пробоя, IT | 1.0mA |
| Maximum reverse leakage current ir | 5.0µA |
| Рабочая температура | -55°C ~ 150°C (TJ) |
| Рабочее напряжение, В | 58 |
| AC/DC | DC |
