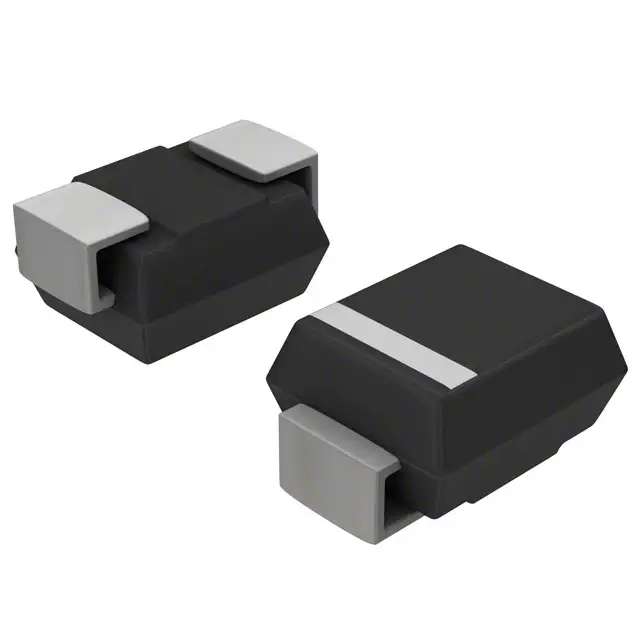

Ограничитель напряжения Р=400Вт U=33В двунаправленный
У поставщика
ПроизводительSTMicroelectronics
КатегорияСупрессоры
У поставщиков
936 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт19,14 ₽
Сумма957,00 ₽
+ доплата 490,00 ₽
В наличии936 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 106 — 17,16 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 957,00 ₽. До заказа без доплаты не хватает 16 343,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 957,00 ₽
Описание
Ограничитель напряжения (TVS-диод) от STMicroelectronics. Компонент рассчитан на импульсную мощность 400 Вт и рабочее напряжение 33 В, выполнен в компактном корпусе SMA (DO-214AC). Двунаправленная структура обеспечивает защиту от перенапряжений обеих полярностей. Применяется в промышленной автоматике и блоках питания для защиты цепей от электростатических разрядов и коммутационных помех.
Технические характеристики
| Hbm | 25kV |
| Ecopack | available |
| Маркировка | band indicates cathode (for unidirectional) |
| Корпус | SMA (JEDEC DO-214AC) |
| Упаковка | EIA STD RS-481, IEC 60286-3 |
| Тип монтажа | SMD |
| Полярность | bidirectional |
| Без свинца | RoHS |
| Соответствие | IEC 61000-4-2, IEC 61000-4-5, MIL STD 883G, UL 94 V-0 |
| Паяемость | MIL-STD-750, method 2026 |
| Обратное рабочее напряжение | 33V |
| ЭСР воздушный разряд | 15kV |
| Ток утечки 25°C | 0.2μA |
| Leakage current 85c | 1μA |
| Макс. пробойное напр. | 38.6V |
| Мин. пробойное напр. | 36.7V |
| Контактный разряд ЭСР | 8kV |
| Пиковая импульсная мощность, 8/20 мкс | 2.3kW |
| Темп. коэф. | 0.0010/°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Dynamic resistance 8 20us | 0.884Ω |
| Пиковый импульсный ток 8/20 мкс | 33A |
| Диап. темп. хр. | -65 to +150°C |
| Пиковая импульсная мощность 10/1000 мкс | 400W |
| Ток пробоя при испытании | 1mA |
| Clamping voltage 8 20us max | 69.7V |
| Dynamic resistance 10 1000us | 1.70Ω |
| Пиковый импульсный ток 10–1000 мкс | 7.5A |
| Описание (англ.) | Diode TVS Single Bi-Dir 33V 400W 2-Pin SMA T/R |
| Clamping voltage 10 1000us max | 53.3V |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -55°C |
| Тепловое сопротивление переход-вывод | 30°C/W |
| Термосопротивление переход-среда | 120°C/W |
| Рабочее напряжение, В | 33 |
| AC/DC | AC |
