Ограничитель напряжения Р=400Вт U=28В двунаправленный
У поставщика
ПроизводительSTMicroelectronics
КатегорияСупрессоры
У поставщиков
169 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт8,60 ₽
Сумма860,00 ₽
+ доплата 490,00 ₽
В наличии169 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 138 — 7,90 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 860,00 ₽. До заказа без доплаты не хватает 16 440,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 860,00 ₽
Описание

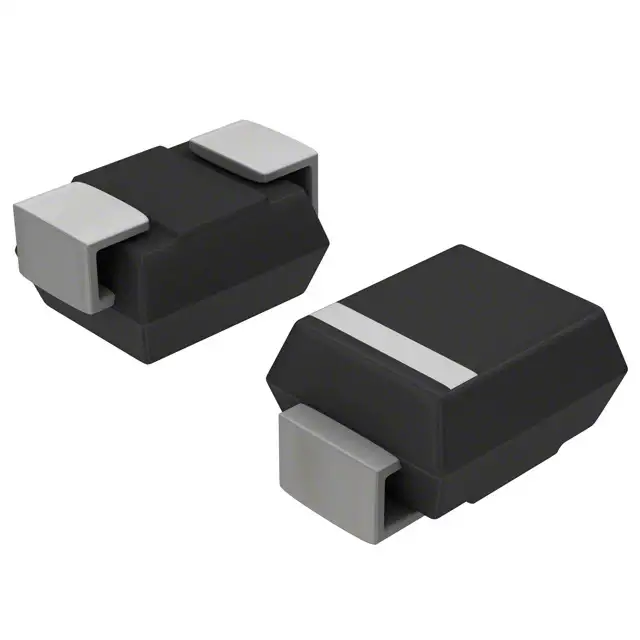

Ограничитель напряжения (TVS-диод) от STMicroelectronics защищает цепи от перенапряжений. Двунаправленный компонент рассчитан на импульсную мощность 400 Вт и напряжение стабилизации 28 В, выпускается в компактном корпусе SMA (DO-214AC). Подходит для защиты линий питания и сигнальных цепей в промышленной автоматике и бытовой электронике.
Технические характеристики
| Маркировка | band indicates cathode (for unidirectional) |
| Корпус | SMA (JEDEC DO-214AC) |
| Упаковка | Tape and reel (EIA STD RS-481, IEC 60286-3) |
| Тип монтажа | SMD |
| Полярность | bidirectional |
| Соответствие | IEC 61000-4-2, IEC 61000-4-5, MIL STD 883G, UL 94 V-0 |
| Паяемость | MIL-STD-750, method 2026 |
| Обратное рабочее напряжение | 28V |
| Время пайки вывода | 10s |
| Ток утечки 25°C | 0.2µA |
| Leakage current 85c | 1µA |
| Макс. пробойное напр. | 32.7V |
| Мин. пробойное напр. | 31.1V |
| Испытательный ток пробоя | 1mA |
| Пиковая импульсная мощность, 8/20 мкс | 2.3kW |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Dynamic resistance 8 20us | 0.632Ω |
| Пиковый импульсный ток 8/20 мкс | 39A |
| Температура пайки выводов | 260°C |
| Пиковая импульсная мощность 10/1000 мкс | 400W |
| Max clamping voltage 8 20us | 59V |
| Dynamic resistance 10 1000us | 1.26Ω |
| Пиковый импульсный ток 10–1000 мкс | 8.8A |
| Описание (англ.) | Diode TVS Single Bi-Dir 28V 400W 2-Pin SMA T/R |
| Max clamping voltage 10 1000us | 45.4V |
| Temperature coefficient alpha t | 9.8e-4/°C |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -55°C |
| Тепловое сопротивление переход-вывод | 30°C/W |
| Рабочая температура | -55°C ~ 150°C (TJ) |
| Термосопротивление переход-среда | 120°C/W |
| Рабочее напряжение, В | 28 |
| AC/DC | AC |
