Диод защитный от перенапряжения - TVS (супрессор) 24В включение 50В ограничение 400Вт
У поставщика
ПроизводительSTMicroelectronics
КатегорияСупрессоры
У поставщиков
6 592 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт14,92 ₽
Сумма746,00 ₽
+ доплата 490,00 ₽
В наличии6 592 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 203 — 13,44 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 746,00 ₽. До заказа без доплаты не хватает 16 554,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 746,00 ₽
Описание

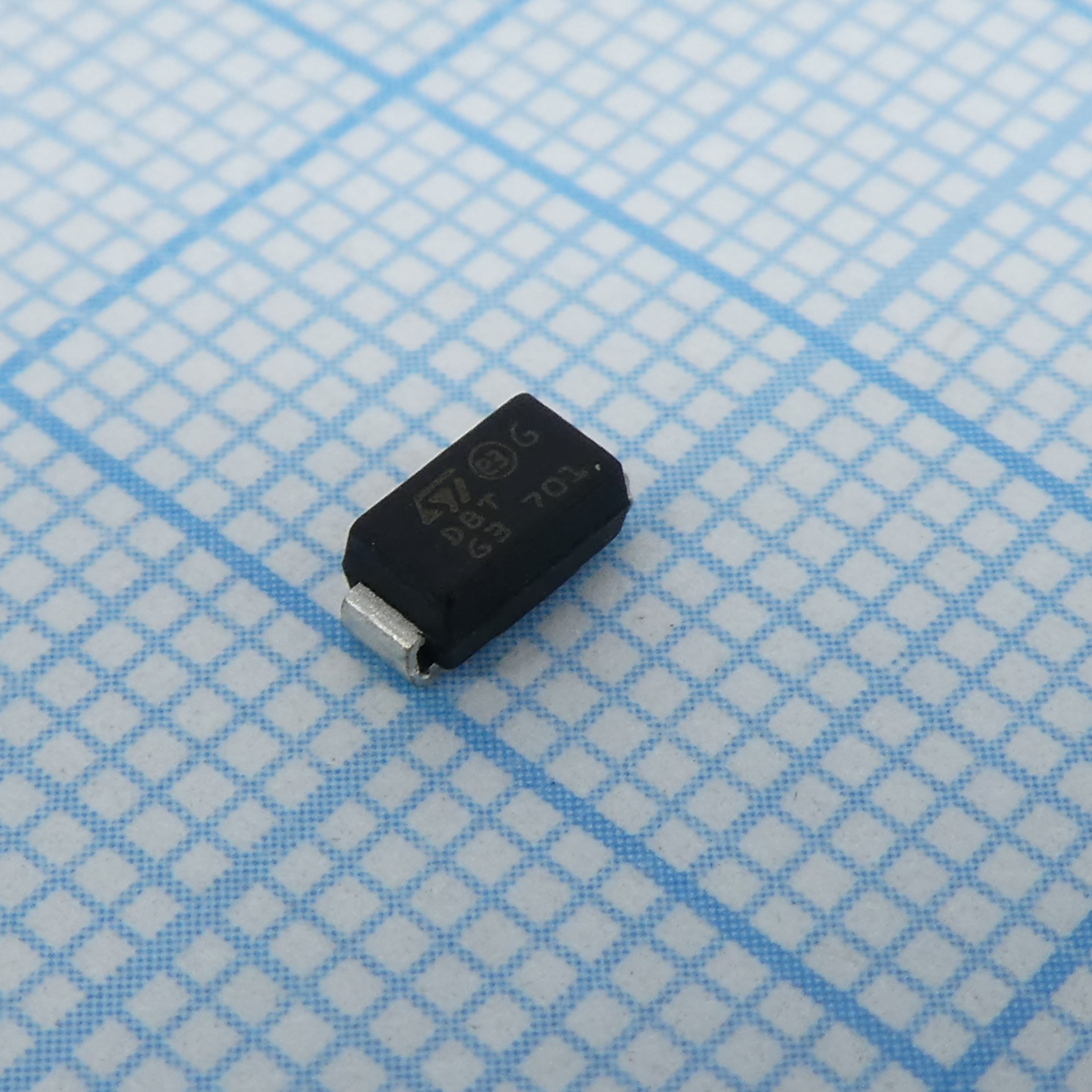

Защитный TVS-диод (супрессор) от STMicroelectronics на напряжение 24 В. Ограничивает импульсные перенапряжения до 50 В при мощности рассеивания 400 Вт. Выполнен в компактном корпусе SMA (DO-214AC) для поверхностного монтажа. Применяется для защиты цепей питания и сигнальных линий в промышленной автоматике и бытовой электронике.
Технические характеристики
| Hbm | 25kV |
| Тип | TVS diode (Transil) |
| Корпус | SMA (JEDEC DO-214AC) |
| Тип монтажа | SMD |
| Полярность | bidirectional |
| Стандарты | IEC 61000-4-2 level 4, IEC 61000-4-4, IEC 61000-4-5, MIL STD 883G, method 3015-7 Class 3B, MIL-STD-750, method 2026, EIA STD RS-481, IEC 60286-3, IPC 7531 |
| Артикул | SMAJ24CA-TR |
| Горючесть | UL 94, V0 |
| Паяемость | MIL-STD-750, method 2026 |
| ЭСР воздушный разряд | 15kV |
| Время пайки вывода | 10s |
| Ток утечки 25°C | 0.2µA |
| Leakage current 85c | 1µA |
| Емкость перехода | typ 1000pF (at 0V, 1MHz) |
| Standoff voltage vrm | 24V |
| Контактный разряд ЭСР | 8kV |
| Пиковая импульсная мощность, 8/20 мкс | 2.3kW |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. напряжение пробоя | 28.1V |
| Мин. напряжение пробоя | 26.7V |
| Dynamic resistance 8 20us | 0.446Ω |
| Пиковый импульсный ток 8/20 мкс | 46A |
| Диап. темп. хр. | -65°C to +150°C |
| Пиковая импульсная мощность 10/1000 мкс | 400W |
| Dynamic resistance 10 1000us | 0.912Ω |
| Пиковый импульсный ток 10–1000 мкс | 10.3A |
| Описание (англ.) | TVS DIODE 24VWM 50VC SMA |
| Ток теста напряжения пробоя | 1mA |
| Max lead soldering temperature | 260°C |
| Clamping voltage vcl 8 20us max | 50V |
| Temperature coefficient alpha t | 9.6e-4/°C |
| Clamping voltage vcl 10 1000us max | 38.9V |
| Peak pulse power at tjmax 10 1000us | 270W |
| Тепловое сопротивление переход-вывод | 30°C/W |
| Диапазон темп. перехода | -55°C to +150°C |
| Рабочая температура | -55°C ~ 150°C (TJ) |
| Термосопротивление переход-среда | 120°C/W |
| Рабочее напряжение, В | 24 |
| AC/DC | AC |
