Ограничитель напряжения Р=400Вт U=18В двунаправленный
У поставщика
ПроизводительSTMicroelectronics
КатегорияСупрессоры
У поставщиков
2 441 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт11,98 ₽
Сумма1 198,00 ₽
+ доплата 490,00 ₽
В наличии2 441 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 158 — 10,59 ₽ (−12%)
Заказ со склада «Склад 13» с этой позицией — 1 198,00 ₽. До заказа без доплаты не хватает 16 102,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 1 198,00 ₽
Описание

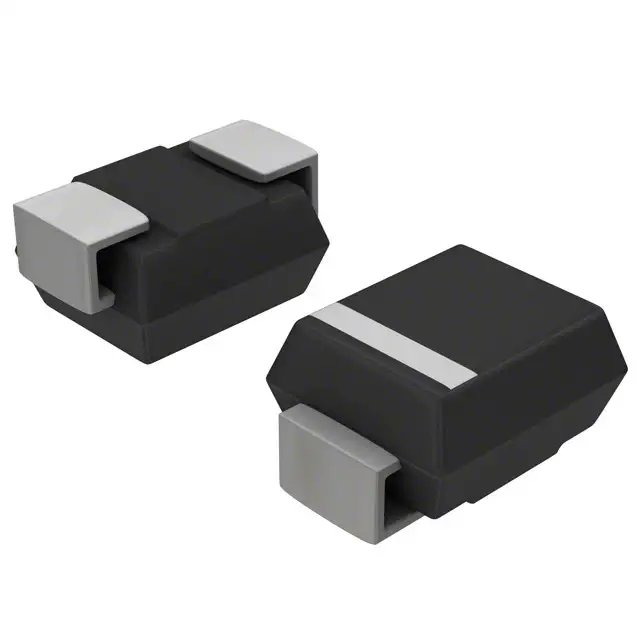

Ограничитель напряжения (TVS-диод) от STMicroelectronics защищает цепи от импульсных перенапряжений. Двунаправленный компонент рассчитан на мощность 400 Вт и напряжение 18 В, выпускается в компактном корпусе SMA (DO-214AC). Работает в широком диапазоне температур от -55°C до 150°C. Применяется в промышленной автоматике, блоках питания и бытовой электронике для защиты линий питания и передачи данных.
Технические характеристики
| Hbm | 25kV |
| Маркировка | band indicates cathode (for unidirectional) |
| Корпус | SMA (JEDEC DO-214AC) |
| Упаковка | EIA STD RS-481 and IEC 60286-3 |
| Тип монтажа | SMD |
| Полярность | bidirectional |
| Посадочное место | IPC 7531 |
| Соответствие | IEC 61000-4-2 level 4, IEC 61000-4-5, MIL STD 883G method 3015-7 Class 3B, UL 94 V0 |
| Паяемость | MIL-STD-750 метод 2026 |
| Обратное рабочее напряжение | 18V |
| ЭСР воздушный разряд | 15kV |
| Время пайки вывода | 10s |
| Макс. темп. вывода | 260C |
| Макс. пробойное напр. | 21.1V |
| Мин. пробойное напр. | 20V |
| Контактный разряд ЭСР | 8kV |
| Макс. ток утечки при 25 °C | 0.2uA |
| Max leakage current 85c | 1uA |
| Пиковая импульсная мощность, 8/20 мкс | 2.3kW |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -65C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Dynamic resistance 8 20us | 0.291ohm |
| Пиковый импульсный ток 8/20 мкс | 59A |
| Пиковая импульсная мощность 10/1000 мкс | 400W |
| Max clamping voltage 8 20us | 39.3V |
| Dynamic resistance 10 1000us | 0.514ohm |
| Пиковый импульсный ток 10–1000 мкс | 13.7A |
| Описание (англ.) | Diode TVS Single Bi-Dir 18V 400W 2-Pin SMA T/R |
| Ток теста напряжения пробоя | 1mA |
| Max clamping voltage 10 1000us | 29.2V |
| Temperature coefficient alpha t | 0.00092 |
| Макс. темп. перехода | 150C |
| Мин. темп. перехода | -55C |
| Тепловое сопротивление переход-вывод | 30C/W |
| Рабочая температура | -55°C ~ 150°C (TJ) |
| Термосопротивление переход-среда | 120C/W |
| Рабочее напряжение, В | 18 |
| Тип | TVS |
| AC/DC | AC |
