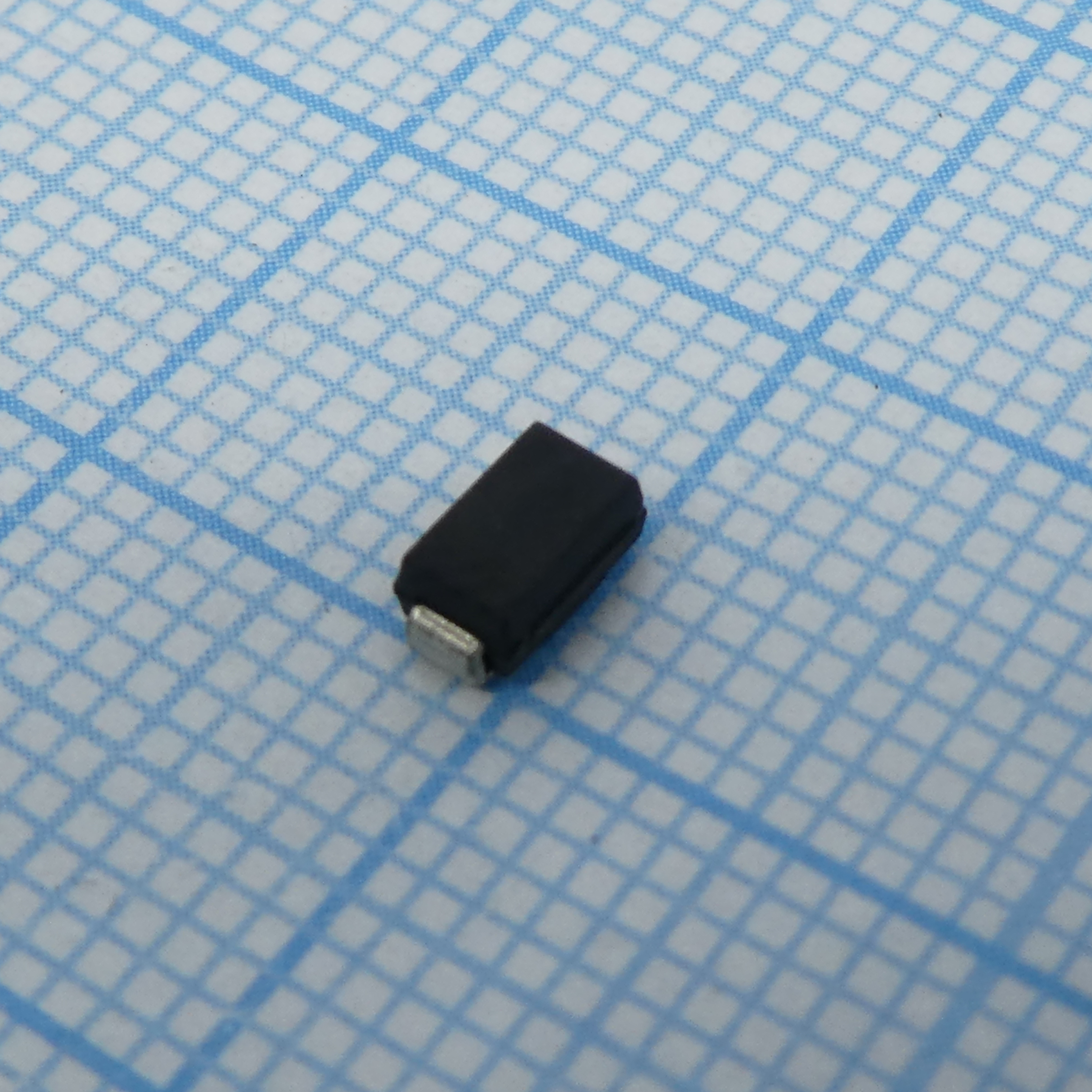

Диод защитный от перенапряжения - TVS (супрессор) 13В включение 27.2В ограничение 400Вт
У поставщика
ПроизводительSTMicroelectronics
КатегорияСупрессоры
У поставщиков
267 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт27,04 ₽
Сумма811,20 ₽
+ доплата 490,00 ₽
В наличии267 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 76 — 24,48 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 811,20 ₽. До заказа без доплаты не хватает 16 488,80 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 811,20 ₽
Описание
Защитный диод-супрессор TVS от STMicroelectronics. Компонент рассчитан на напряжение включения 13 В и ограничивает импульс до 27,2 В при мощности 400 Вт. Выполнен в компактном корпусе SMA (DO-214AC) и работает в широком диапазоне температур от -55 до 150 °C. Подходит для защиты цепей питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | TVS diode (Transil) |
| Корпус | SMA (JEDEC DO-214AC) |
| Тип монтажа | SMD |
| Ток утечки 25°C | 0.2µA |
| Leakage current 85c | 1µA |
| Темп. хранения | -65 to +150°C |
| Соответствие стандартам | IEC 61000-4-2, IEC 61000-4-5, MIL STD 883G, UL 94 V-0 |
| Standoff voltage vrm | 13V |
| Мин. пробойное напр. | 14.4V |
| Тип. напряжение пробоя | 15.2V |
| Напряжение ограничения 8/20 мкс | 27.2V |
| Пиковая импульсная мощность, 8/20 мкс | 2.3kW |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Dynamic resistance 8 20us | 0.132Ω |
| Пиковый импульсный ток 8/20 мкс | 85A |
| Напряжение ограничения 10/1000 мкс | 21.5V |
| Пиковая импульсная мощность 10/1000 мкс | 400W |
| Dynamic resistance 10 1000us | 0.298Ω |
| Пиковый импульсный ток 10–1000 мкс | 18.6A |
| Описание (англ.) | TVS DIODE 13VWM 27.2VC SMA |
| Ток теста напряжения пробоя | 1mA |
| Рабочая температура перехода | -55 to +150°C |
| Temperature coefficient alpha t | 8.4e-4 /°C |
| Тепловое сопротивление переход-вывод | 30°C/W |
| Peak pulse power at tj max 10 1000us | 270W |
| Рабочая температура | -55°C ~ 150°C (TJ) |
| Термосопротивление переход-среда | 120°C/W |
| Рабочее напряжение, В | 13 |
