Диод защитный от перенапряжения - TVS (супрессор) 130В включение 265В ограничение
У поставщика
ПроизводительSTMicroelectronics
КатегорияСупрессоры
У поставщиков
1 788 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт15,44 ₽
Сумма772,00 ₽
+ доплата 490,00 ₽
В наличии1 788 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 123 — 13,78 ₽ (−11%)
Заказ со склада «Склад 13» с этой позицией — 772,00 ₽. До заказа без доплаты не хватает 16 528,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 772,00 ₽
Описание

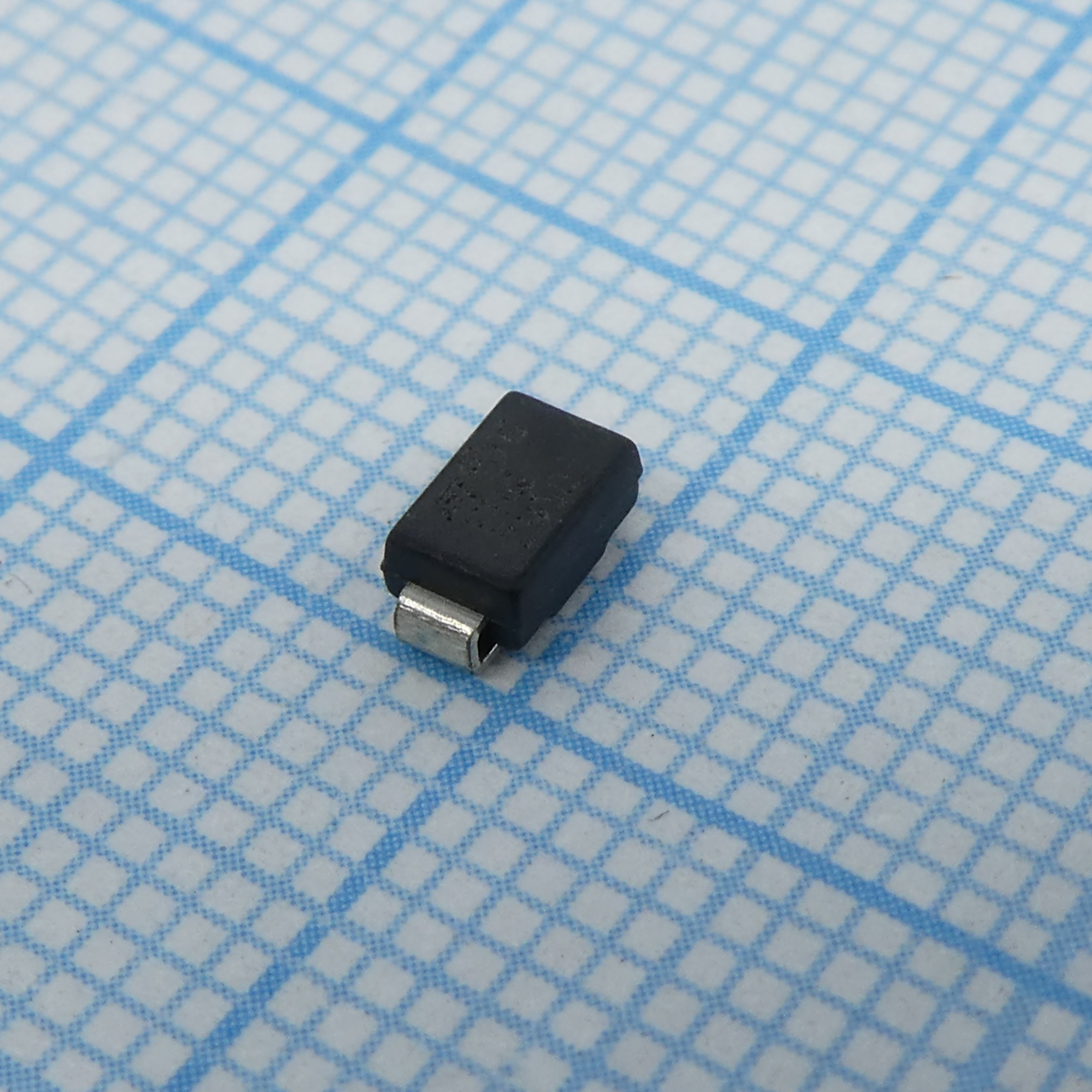

Защитный TVS-диод (супрессор) от STMicroelectronics. Рабочее напряжение 130 В, максимальное ограничение до 265 В. Выполнен в компактном корпусе SMA (DO-214AC) и рассчитан на температуру от -55°C до 150°C. Подходит для защиты цепей промышленной автоматики и бытовой электроники от импульсных перенапряжений.
Технические характеристики
| RoHS | Да |
| Тип | TVS Diode (Transil) |
| Корпус | SMA (JEDEC DO-214AC) |
| Тип монтажа | SMD |
| Полярность | Bidirectional |
| Без свинца | Да |
| Соответствие | IEC 61000-4-2 level 4, IEC 61000-4-5, MIL STD 883G method 3015-7 Class 3B |
| Размеры | 5.3mm x 2.9mm x 2.0mm (typical) |
| Двунаправленный | Да |
| Код заказа | SMAJ130CA-TR |
| Обратное рабочее напряжение | 130V |
| Breakdown current | 1mA |
| Ток утечки при 25 °C | 0.2µA |
| Leakage current 85C | 1µA |
| Мин. пробойное напр. | 144V |
| Тип. напряжение пробоя | 152V |
| Напряжение ограничения 8/20 мкс | 265V |
| Пиковая импульсная мощность, 8/20 мкс | 2.3kW |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Темп. коэф. | 10.8e-4/°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Dynamic resistance 8 20us | 11.7Ω |
| Пиковый импульсный ток 8/20 мкс | 9A |
| Напряжение ограничения 10/1000 мкс | 209V |
| Пиковая импульсная мощность 10/1000 мкс | 400W |
| Dynamic resistance 10 1000us | 26.0Ω |
| Пиковый импульсный ток 10–1000 мкс | 1.9A |
| Описание (англ.) | TVS DIODE 130VWM 265VC SMA |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -55°C |
| Тепловое сопротивление переход-вывод | 30°C/W |
| Рабочая температура | -55°C ~ 150°C (TJ) |
| Термосопротивление переход-среда | 120°C/W |
| Рабочее напряжение, В | 130 |
| AC/DC | AC |
