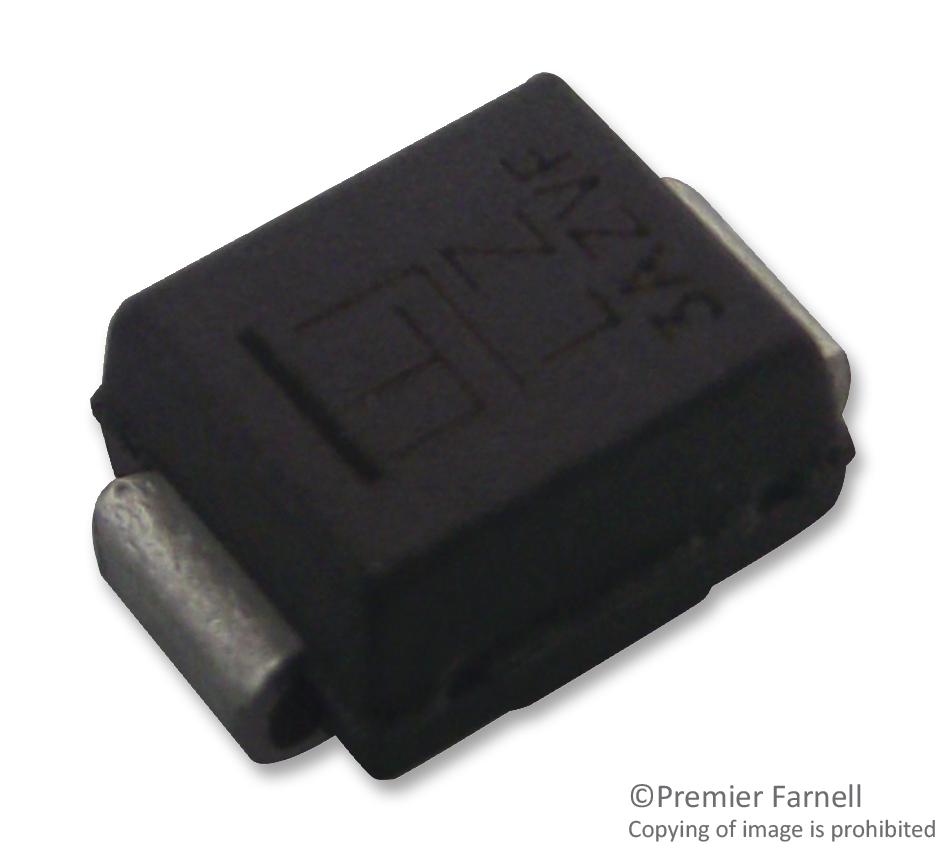

Диод защитный от перенапряжения - TVS (супрессор) 12В включение 19.9В ограничение SMA
У поставщика
ПроизводительDIODES
КатегорияСупрессоры
У поставщиков
2 207 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт10,22 ₽
Сумма1 022,00 ₽
+ доплата 490,00 ₽
В наличии2 207 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 116 — 9,55 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 022,00 ₽. До заказа без доплаты не хватает 16 278,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 1 022,00 ₽
Описание
Защитный TVS-диод (супрессор) от DIODES на напряжение 12 В. Ограничивает импульсные перенапряжения до 19,9 В, выполнен в компактном корпусе DO-214AC (SMA). Рабочий диапазон температур от -55 до +150 °C. Применяется для защиты цепей питания и сигнальных линий в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | TVS-диод |
| Серия | SMAJ5.0(C)A - SMAJ200(C)A |
| Вес | 0.064g |
| Корпус | SMA |
| Тип монтажа | SMD |
| Направленность | Bidirectional |
| Без свинца | Да |
| Упаковка | 5000/Tape & Reel |
| Клеммы | Lead-Free Plating (Matte Tin Finish) |
| Описание | 400W Surface Mount Transient Voltage Suppressor |
| Размер A | 2.29 to 2.92mm |
| Размер B | 4.00 to 4.60mm |
| Размер C | 1.27 to 1.63mm |
| Размер d | 0.15 to 0.31mm |
| Размер e | 4.80 to 5.59mm |
| Размер G | 0.05 to 0.20mm |
| Размер H | 0.76 to 1.52mm |
| Размер J | 2.01 to 2.30mm |
| Артикул | SMAJ12CA-13-F |
| Без галогенов | Да |
| Pad layout c | 4.00mm |
| Pad layout g | 1.50mm |
| Pad layout x | 2.50mm |
| Pad layout y | 1.70mm |
| Без сурьмы | Да |
| Материал корпуса | литой пластик, UL 94V-0 |
| Pad layout x1 | 6.50mm |
| Соотв. RoHS | Да |
| Импульсный ток макс. | 20.1A |
| Индикатор полярности | None (Bidirectional) |
| Макс. напряжение фиксации | 19.9V |
| Чувствит. к влаге | Level 1 per J-STD-020 |
| Макс. пробойное напр. | 14.7V |
| Мин. пробойное напр. | 13.3V |
| Ток пробоя | 1.0mA |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Обратное напряжение | 12V |
| Диап. темп. хр. | -55 to +175°C |
| Marking code bidirectional | UE |
| Имп. прямой ток | 40A |
| Marking code unidirectional | IE |
| Макс. обратный ток утечки | 5.0µA |
| Диап. раб. темп. | -55 to +150°C |
| Пиковая импульсная рассеиваемая мощность | 400W |
| Описание (англ.) | TVS DIODE 12VWM 19.9VC SMA |
| Instantaneous forward voltage | 3.5V |
| Мощн. рас. устан. | 1.0W |
| Рабочая температура | -55°C ~ 150°C (TJ) |
| Рабочее напряжение, В | 12 |
