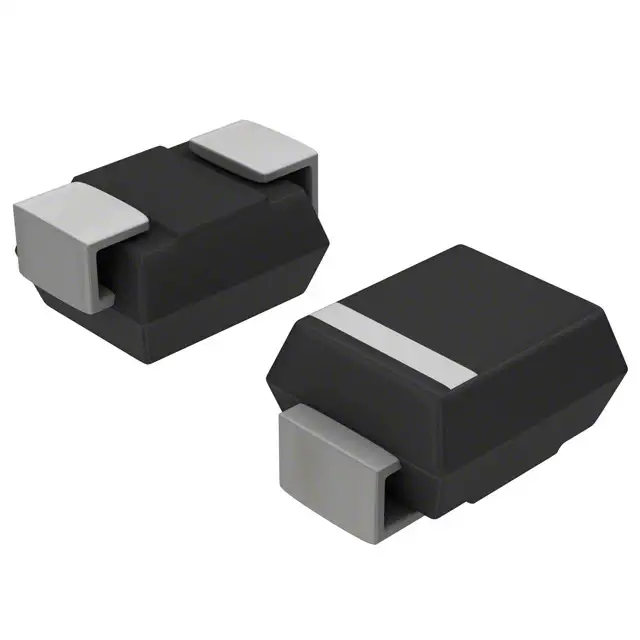

Ограничитель напряжения P=400Вт U=12В однонаправленный
У поставщика
ПроизводительSTMicroelectronics
КатегорияСупрессоры
У поставщиков
8 638 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт16,36 ₽
Сумма818,00 ₽
+ доплата 490,00 ₽
В наличии8 638 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 204 — 14,74 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 818,00 ₽. До заказа без доплаты не хватает 16 482,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 818,00 ₽
Описание
Ограничитель напряжения (TVS-диод) от STMicroelectronics. Защищает цепи от перенапряжений мощностью до 400 Вт при рабочем напряжении 12 В. Выполнен в компактном корпусе SMA (DO-214AC). Подходит для защиты блоков питания и портов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Hbm | 25kV |
| Корпус | SMA (JEDEC DO-214AC) |
| Тип монтажа | SMD |
| Полярность | однонаправленный |
| Соответствие | IEC 61000-4-2 level 4, IEC 61000-4-5, MIL STD 883G method 3015-7 Class 3B, UL 94 V0 |
| Описание | Transil voltage suppressor, unidirectional |
| Артикул | SMAJ12A-TR |
| ЭСР воздушный разряд | 15kV |
| Ток утечки 25°C | 0.2µA |
| Leakage current 85c | 1µA |
| Падение напряжения | typ 3.5V at 1A (from figure) |
| Емкость перехода | typ 1000pF at 0V (from figure) |
| Standoff voltage vrm | 12V |
| Макс. пробойное напр. | 14V |
| Мин. пробойное напр. | 13.3V |
| Контактный разряд ЭСР | 8kV |
| Пиковая импульсная мощность, 8/20 мкс | 2.3kW |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Dynamic resistance 8 20us | 0.116Ω |
| Пиковый импульсный ток 8/20 мкс | 91A |
| Пиковая импульсная мощность 10/1000 мкс | 400W |
| Clamping voltage max 8 20us | 25.3V |
| Dynamic resistance 10 1000us | 0.259Ω |
| Пиковый импульсный ток 10–1000 мкс | 20.1A |
| Описание (англ.) | Diode TVS Single Uni-Dir 12V 400W 2-Pin SMA T/R |
| Ток теста напряжения пробоя | 1mA |
| Clamping voltage max 10 1000us | 19.9V |
| Temperature coefficient alpha t | 8.3e-4/°C |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -55°C |
| Тепловое сопротивление переход-вывод | 30°C/W |
| Термосопротивление переход-среда | 120°C/W |
| Рабочее напряжение, В | 12 |
