Преобразователь постоянного тока понижающий синхронный вход 18 В выход 3 А
У поставщика
ПроизводительSilergy
КатегорияDC-DC Преобразователи
У поставщиков
10 147 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:7 007 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,08 |
| от 310 | 11,27 |
| от 517 | 10,24 |
| от 858 | 9,42 |
| от 1 427 | 8,86 |
Склад 13
В наличии:3 140 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 46 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,09 |
| от 124 | 13,46 |
| от 248 | 12,10 |
| от 495 | 11,06 |
| от 989 | 10,30 |
Описание

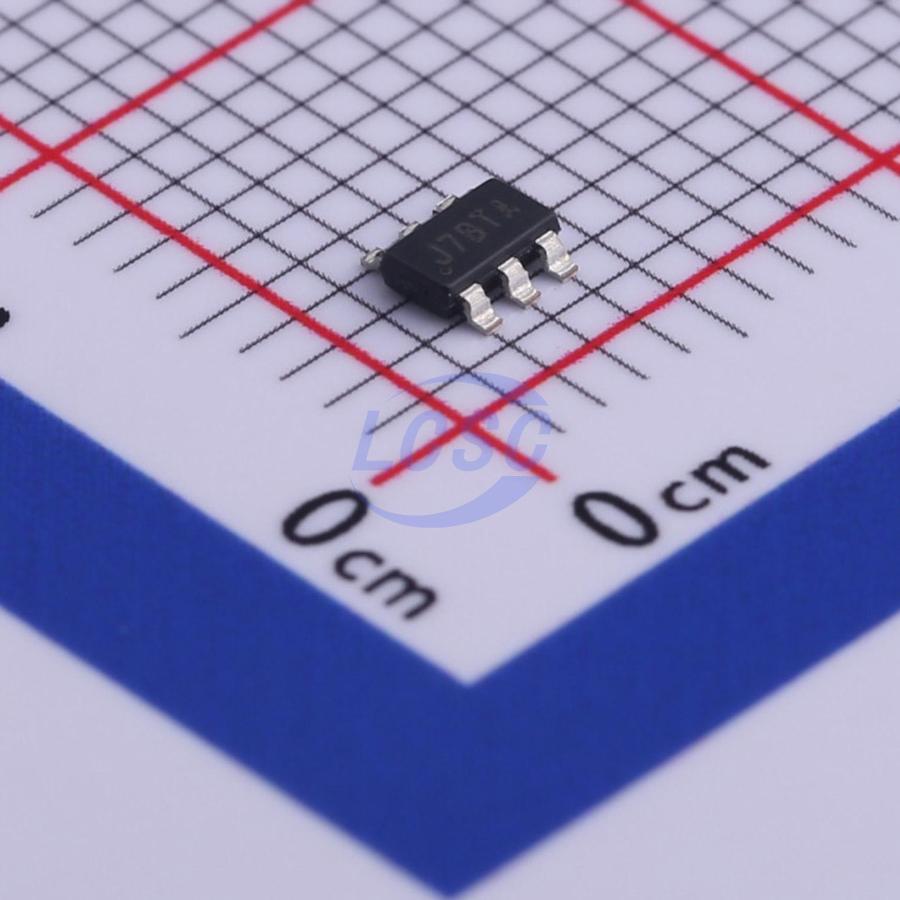

Silergy SM8103ADC — это синхронный понижающий преобразователь постоянного тока. Микросхема работает при входном напряжении от 4,2 до 18 В, обеспечивает выходной ток до 3 А и имеет частоту переключения 500 кГц. Выполнена в компактном корпусе SOT-23-6. Подходит для питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | SOT-23-6 |
| Тип монтажа | SMD |
| Min on time | 50ns |
| Min off time | 200ns |
| Top fet rdson | 90mΩ |
| Hiccup on time | 2ms |
| Uvlo threshold | 4.15V |
| Hiccup off time | 6ms |
| Время мягкого пуска | 1ms |
| Uvlo hysteresis | 0.3V |
| Bottom fet rdson | 50mΩ |
| Output uvp delay | 100µs |
| Ток отключения | 5µA |
| Ток покоя | 250µA |
| Макс. вых. ток | 3A |
| Bootstrap capacitor | 100nF |
| Диап. вх. напр. | 4.2V to 18V |
| Частота перекл. | 500kHz |
| Inductor recommended | 2.2µH to 6.8µH |
| Output uvp threshold | 33% of VREF |
| Top fet current limit | 4.5A |
| Enable rising threshold | 1.2V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Bottom fet current limit | 3A |
| Enable falling threshold | 1.0V |
| Диап. темп. хр. | -65°C to 150°C |
| Feedback reference voltage | 600mV |
| Output voltage programming | VOUT = 0.6V × (1 + RH/RL) |
| Рекомендуемый входной конденсатор | 10µF |
| Output discharge resistance | 40Ω |
| Гистерезис тепловой защиты | 15°C |
| Рекомендуемый выходной конденсатор | 10µF |
| Темп. тепловой защиты | 150°C |
| Описание (англ.) | 3 A synchronous step-down regulator, 4.2–18 V input, 500 kHz switching |
| Тепл. сопр. переход-корпус | 15°C/W |
| Диапазон темп. перехода | -40°C to 125°C |
| Термосопротивление переход-среда | 66°C/W |
| Тип | SM8103ADC |
