Преобразователь постоянного тока понижающий подстраиваемый 1А
У поставщика
ПроизводительSilergy
КатегорияDC-DC Преобразователи
У поставщиков
5 363 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:3 286 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,94 |
Склад 13
В наличии:2 077 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 152 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,55 |
| от 193 | 4,05 |
| от 385 | 3,57 |
| от 770 | 3,23 |
| от 1 540 | 3,09 |
Описание

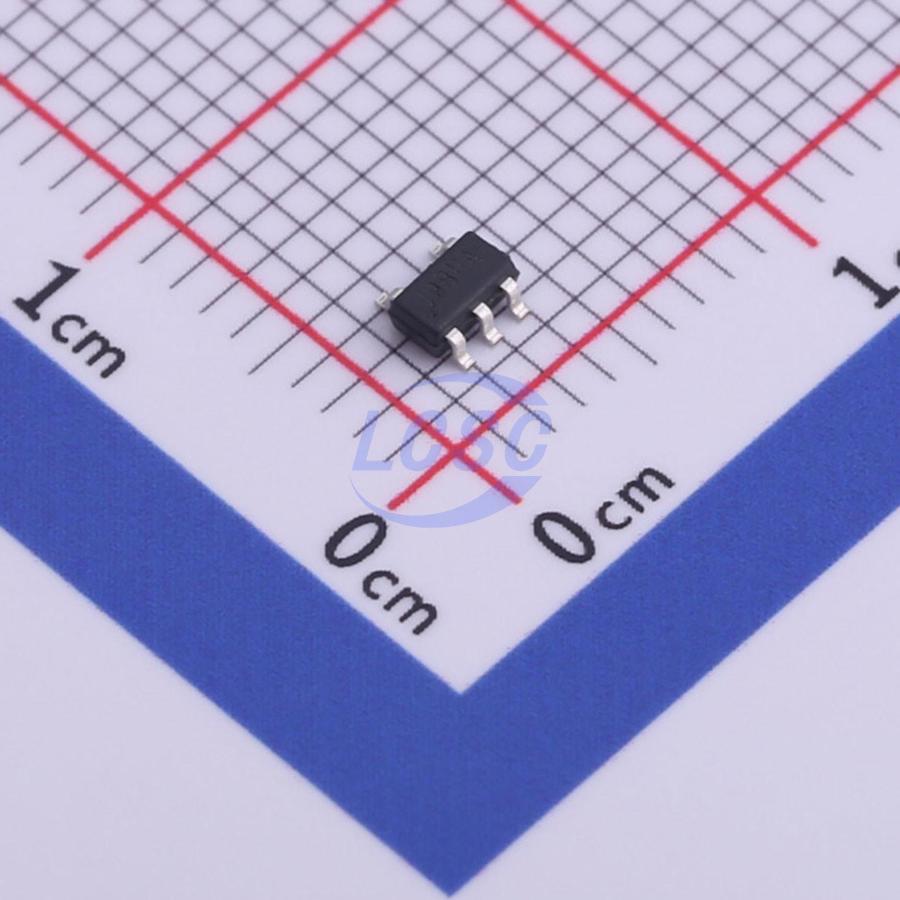

Микросхема Silergy SM8081AAC — это синхронный понижающий преобразователь постоянного тока на 1 А. Работает при входном напряжении от 2,5 до 5,5 В, частота переключения 1,5 МГц, потребляет всего около 70 мкА в режиме ожидания. Выпускается в компактном корпусе SOT-23-5. Подходит для портативной и батарейной электроники.
Технические характеристики
| Корпус | SOT-23-5 |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Описание | High Efficiency, 1.5MHz, 1A Synchronous Step Down Regulator |
| Min on time | 60ns |
| Артикул | SM8081AAC |
| Без галогенов | Да |
| Top fet rdson | 260mΩ |
| Задержка включения | 300µs |
| En low voltage | 0.4V |
| Макс. рабочий цикл | 100% |
| Соотв. RoHS | Да |
| En high voltage | 1.2V |
| Время мягкого пуска | 700µs |
| Bottom fet rdson | 170mΩ |
| Lead temperature | 260°C |
| Ток отключения | 0.1µA |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 2.5V |
| Рассеиваемая мощность | 0.77W |
| Ток покоя | 70µA |
| Lx voltage abs max | 6.0V |
| Макс. вых. ток | 1A |
| Частота перекл. | 1.5MHz |
| Input uvlo threshold | 2.5V |
| En fb voltage abs max | VIN + 0.6V |
| Input uvlo hysteresis | 150mV |
| Тепловое сопротивление JA | 130°C/W |
| Тепловое сопротивление JC | 28°C/W |
| Lx discharge resistance | 50Ω |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диапазон темп. окр. | -40°C to 85°C |
| Диап. темп. хр. | -65°C to 150°C |
| Top fet current limit max | 2.5A |
| Top fet current limit min | 1.5A |
| Feedback reference voltage | 600mV |
| Диапазон темп. перехода | -40°C to 150°C |
| Гистерезис тепловой защиты | 20°C |
| Supply input voltage abs max | 6.0V |
| Темп. тепловой защиты | 160°C |
| Описание (англ.) | 1 A synchronous buck regulator (2.5–5.5 V in, programmable out), 1.5 MHz switching, ultra-low quiescent current (~70 µA) |
| Диапазон темп. перехода | -40°C to 125°C |
