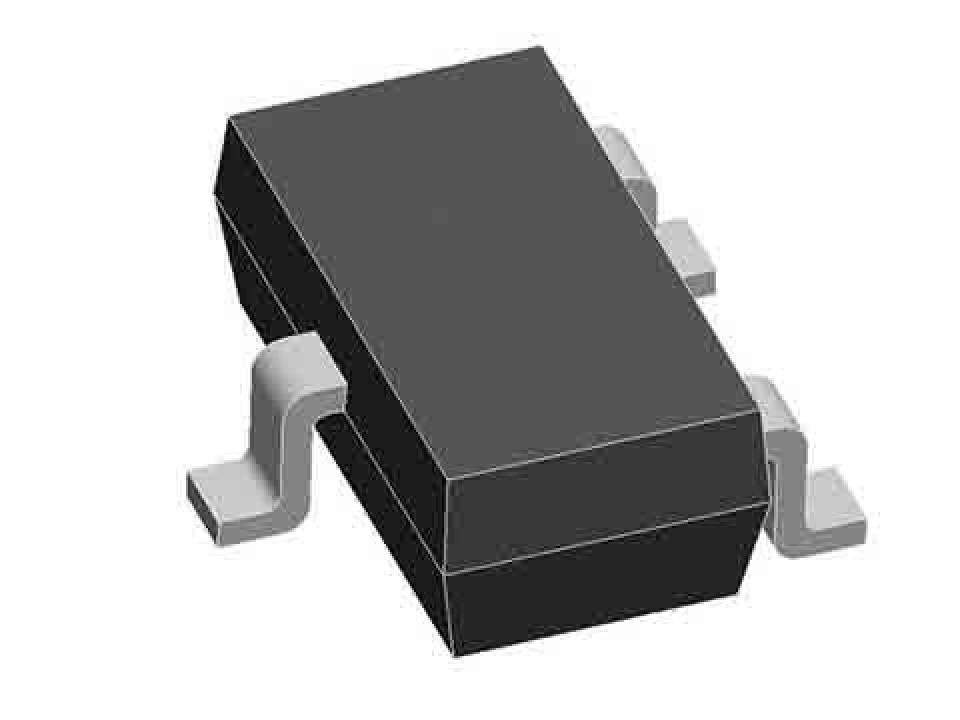

SM712.TCT, SOT-23 TVS диод (супрессор), 12V, TRR (арт. 289135)
У поставщика
ПроизводительTRR
КатегорияСупрессоры
У поставщиков
5 980 шт.
Норм. уп.: 3000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт2,49 ₽
Сумма7 470,00 ₽
В наличии5 980 шт
заказ со склада от 3 000,00 ₽упаковка 3 000 штюрлицам и ИП
Заказ со склада «Склад 29» с этой позицией — 7 470,00 ₽: минимальная сумма склада набрана.
3 000 шт · Склад 29 · 7 470,00 ₽
Описание
SM712.TCT — TVS-диод (супрессор) производства TRR в компактном корпусе SOT-23. Компонент предназначен для защиты линий передачи данных и сигнальных цепей от перенапряжений и электростатических разрядов (ESD). Рабочее напряжение 12 В обеспечивает эффективное подавление импульсных помех в низковольтных интерфейсах.
Технические характеристики
| Вес | 8.0mg |
| Тип | TVS |
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Размеры | A max: 0.51mm; A min: 0.37mm; B max: 1.40mm; B min: 1.20mm; C max: 2.50mm; C min: 2.30mm; D max: 1.03mm; D min: 0.89mm; E max: 0.60mm; E min: 0.45mm; G max: 2.05mm; G min: 1.78mm; H max: 3.00mm; H min: 2.80mm; J max: 0.10mm; J min: 0.013mm; K max: 1.10mm; K min: 0.903mm; L max: 0.61mm; Мин. L: 0.45mm; M max: 0.180mm; M min: 0.085mm |
| Устойчивость к EFT | 40A |
| Артикул | SM712.TCT |
| Маркировка | M72 |
| Форма импульса | 8/20µs |
| Емкость, тип. | 55pF |
| Lightning rating | 12A |
| Импульсная мощность макс. | 400W |
| Esd rating air discharge | ±15kV |
| Диап. темп. хр. | -55°C to +150°C |
| Частота измерения ёмкости | 1MHz |
| Температура пайки выводов | 260°C (10sec) |
| Диап. раб. темп. | -55°C to +150°C |
| ЭСР контактный разряд | ±8kV |
| Напряжение пробоя | 13.3 В |
| Рабочее напряжение | 12 В |
| Leakage current max pin1pin2 to pin3 | 1µA |
| Leakage current max pin3 to pin1pin2 | 10µA |
| Breakdown voltage max pin1pin2 to pin3 | 20V |
| Breakdown voltage max pin3 to pin1pin2 | 10V |
| Breakdown voltage min pin1pin2 to pin3 | 13.3V |
| Breakdown voltage min pin3 to pin1pin2 | 7.5V |
| Peak pulse current max pin1pin2 to pin3 | 17A |
| Peak pulse current max pin3 to pin1pin2 | 17A |
| Reverse standoff voltage pin1pin2 to pin3 | 12V |
| Reverse standoff voltage pin3 to pin1pin2 | 7V |
| Clamping voltage max pin1pin2 to pin3 at 1A | 26V |
| Clamping voltage max pin3 to pin1pin2 at 1A | 12V |
| Напряжение ограничения | 26 В |
Аналоги
- SM712.TCT SEMTECH
- SM712 TECH PUBLIC
