Диод защитный от перенапряжения - TVS (супрессор) 20.5В включение 42.8В ограничение
У поставщика
ПроизводительSTMicroelectronics
КатегорияСупрессоры
У поставщиков
4 700 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт21,93 ₽
Сумма1 096,50 ₽
+ доплата 490,00 ₽
В наличии4 700 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 89 — 19,78 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 1 096,50 ₽. До заказа без доплаты не хватает 16 203,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 1 096,50 ₽
Описание

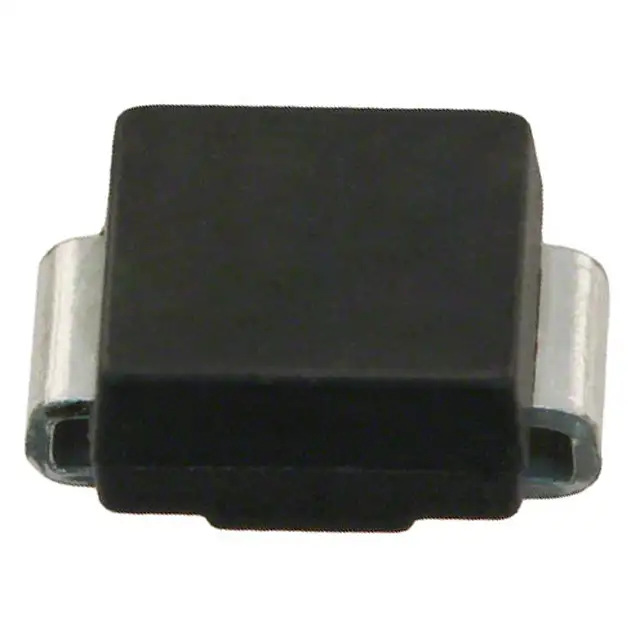

Защитный TVS-диод (супрессор) от STMicroelectronics. Компонент срабатывает при напряжении включения 20,5 В и ограничивает выбросы до 42,8 В. Выполнен в компактном корпусе SMB (DO-214AA) и работает в широком диапазоне температур от -55 до +150 °C. Подходит для защиты цепей питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | bidirectional |
| Серия | SM6T Transil |
| Корпус | SMB (DO-214AA) |
| Тип монтажа | SMD |
| Описание | TVS diode, bidirectional, 600W peak pulse power |
| Hbm voltage | 25kV |
| Артикул | SM6T24CA |
| Соотв. RoHS | Да |
| Footprint width | 2.18mm |
| Footprint length | 5.84mm |
| ЭСР воздушный разряд | 15kV |
| Класс горючести | UL94V-0 |
| Footprint pad width | 1.62mm |
| Соответствие стандартам | IEC 61000-4-2 level 4, IEC 61000-4-5, MIL STD 883G method 3015-7 class 3B, UL 497B, MIL-STD-750 метод 2026, EIA STD RS-481, IEC 60286-3, IPC 7531 |
| Контактный разряд ЭСР | 8kV |
| Footprint pad spacing | 2.60mm |
| Stand off voltage vrm | 20.5V |
| Ток пробоя | 1mA |
| Leakage current irm 25c | 0.2uA |
| Leakage current irm 85c | 1uA |
| Пиковая импульсная мощность, 8/20 мкс | 4kW |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Размер B корпуса, макс., мм | 2.20mm |
| Размер B корпуса, мин., мм | 1.95mm |
| Размер C корпуса, макс., мм | 0.40mm |
| Размер C корпуса, мин., мм | 0.15mm |
| Макс. размер корпуса D | 3.95mm |
| Мин. размер d | 3.30mm |
| Package dimensions e max | 5.60mm |
| Package dimensions e min | 5.10mm |
| Размер L, макс. | 1.50mm |
| Мин. размер корпуса L | 0.75mm |
| Макс. напряжение пробоя | 25.2V |
| Мин. напряжение пробоя | 22.8V |
| Breakdown voltage vbr typ | 24V |
| Package dimensions a1 max | 2.45mm |
| Package dimensions a1 min | 1.90mm |
| Package dimensions a2 max | 0.20mm |
| Package dimensions a2 min | 0.05mm |
| Package dimensions e1 max | 4.60mm |
| Package dimensions e1 min | 4.05mm |
| Пиковая импульсная мощность 10/1000 мкс | 600W |
| Dynamic resistance rd 8 20us | 0.189ohm |
| Описание (англ.) | TVS DIODE 20.5VWM 42.8VC SMB |
| Peak pulse current ipp 8 20us | 93A |
| Clamping voltage vcl max 8 20us | 42.8V |
| Dynamic resistance rd 10 1000us | 0.444ohm |
| Temperature coefficient alpha t | 9.4e-4/°C |
| Peak pulse current ipp 10 1000us | 18A |
| Clamping voltage vcl max 10 1000us | 33.2V |
| Max lead temperature soldering 10s | 260°C |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -55°C |
| Тепловое сопротивление кристалл-выводы | 20°C/W |
| Рабочая температура | -55°C ~ 150°C (TJ) |
| Термосопротивление переход-среда | 100°C/W |
