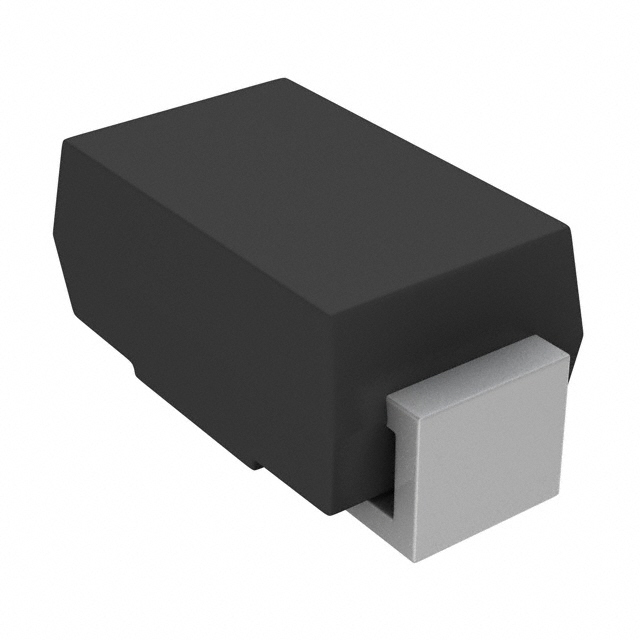

Диод SM6T18CA-E3/52
У поставщика
У поставщиков
1 472 шт.
Норм. уп.: 10
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,23 |
Цены поставщиков
Склад 2
В наличии:100 шт
Срок поставки: до 2 недель
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,23 |
Склад 12
В наличии:1 300 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,46 |
| от 10 | 13,29 |
Склад 13
В наличии:72 шт
Срок поставки: до недели
Норм. уп.: 750
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,70 |
| от 41 | 15,92 |
| от 82 | 14,90 |
| от 163 | 13,66 |
| от 326 | 12,51 |
Описание
Супрессор (TVS-диод) от Vishay защищает электронику от перенапряжений. Рабочее напряжение 15,3 В, пиковая мощность 600 Вт, корпус SMB. Применяется в промышленной автоматике и блоках питания.
Технические характеристики
| RoHS | RoHS-compliant |
| Тип | Bi-directional TVS diode |
| Маркировка | BM7 |
| Корпус | DO-214AA |
| Тип монтажа | SMD |
| Полярность | Bi-directional |
| Уровень MSL | 1 |
| Серия | SM6T |
| Ёмкость | 8.8pF (typical, at 1MHz, V=50mVp-p, zero bias) |
| Артикул | SM6T18CA-E3/52 |
| Квалификация | Commercial grade |
| Ток утечки | 1µA |
| Импульсная мощность макс. | 600W |
| Напр. пробоя | 15.3V |
| Рассеиваемая мощность | 5.0W |
| Размеры упаковки | SMB (DO-214AA) |
| Полярность | двунаправленный |
| Макс. пробойное напр. | 18.9V |
| Мин. пробойное напр. | 17.1V |
| Test current breakdown | 1.0mA |
| Мощность, Вт | 600 |
| Clamping voltage 8 20us | 32.5V |
| Peak reflow temperature | 260°C |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. темп. перехода | 150°C |
| Обратное напряжение | 15.3V |
| Peak pulse current 8 20us | 123A |
| Диап. темп. хр. | -65°C to +150°C |
| Clamping voltage 10 1000us | 25.2V |
| Имп. прямой ток | 100A |
| Leakage current at standoff | 1.0μA |
| Диап. раб. темп. | -65°C to +150°C |
| Peak pulse current 10 1000us | 24A |
| Breakdown voltage test current | 1mA |
| Clamping voltage at ipp 8 20us | 25.2V |
| Clamping voltage at ipp 10 1000us | 32.5V |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -65°C |
| Тепловое сопротивление переход-вывод | 20°C/W |
| Термосопротивление переход-среда | 100°C/W |
| Номинальное напряжение открывания,В | 18 |
