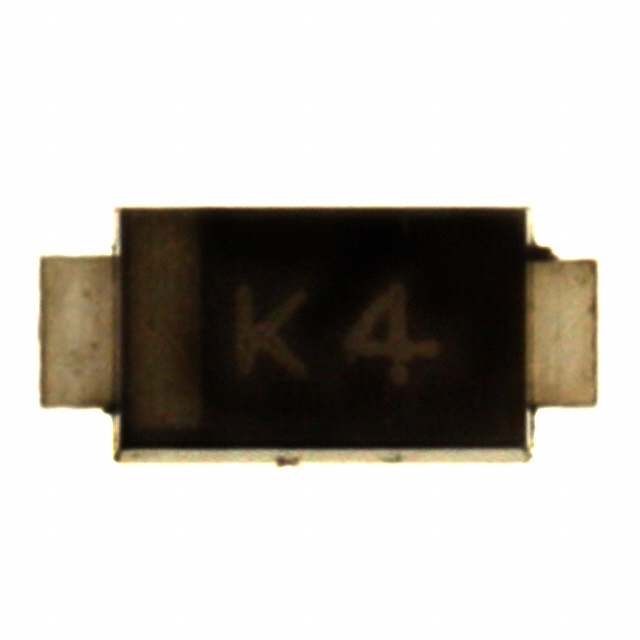

Диод Шоттки SM5819PL-TP / 1А, 40В, SOD-123FL
У поставщика
ПроизводительMCC
У поставщиков
5 057 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:5 057 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 176 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,92 |
| от 268 | 3,48 |
| от 536 | 3,09 |
| от 1 071 | 2,78 |
| от 2 500 | 2,56 |
Описание
Диод Шоттки SM5819PL-TP от Micro Commercial Components (MCC) предназначен для высокоскоростного переключения. Компонент рассчитан на прямой ток 1 А и обратное напряжение 40 В, выпускается в компактном корпусе SOD-123FL. Применяется в цепях защиты от обратной полярности, DC-DC преобразователях и вторичных выпрямителях.
Технические характеристики
| Тип | Schottky Barrier Diode |
| Корпус | SOD-123FL |
| Тип монтажа | SMD |
| Компонент | SM5819PL-TP |
| Размеры | Ширина корпуса: 2.55-3.10mm; Ширина вывода: 0.90-1.35mm; Высота корпуса: 1.40-1.90mm; Длина корпуса: 3.55-3.85mm; Длина вывода: 0.50-1.05mm |
| Код маркировки | K4 |
| Соотв. RoHS | Да |
| Рассеиваемая мощность | 1.14W |
| Макс. прямое напряжение | 0.60V |
| Ток утечки 25°C | 0.1mA |
| Макс. обратное напряжение | 40V |
| Емкость перехода | 110pF |
| Leakage current 100c | 9.0mA |
| Примечание | Шоттки 40В 1А |
| Halogen free optional | Да |
| Импульсный прямой ток | 30A |
| Forward current average | 1A |
| Rms reverse voltage max | 28V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -65 to +125°C |
| Диапазон темп. перехода | -65 to +125°C |
| Описание (англ.) | Diode Schottky 40V 1A 2-Pin SOD-123FL T/R |
| Тепл. сопр. переход-корпус | 43°C/W |
| Тепловое сопротивление переход-вывод | 30°C/W |
| Термосопротивление переход-среда | 88°C/W |
