Диод выпрямительный SM4005
В наличии
На своём складе
9 163 шт.

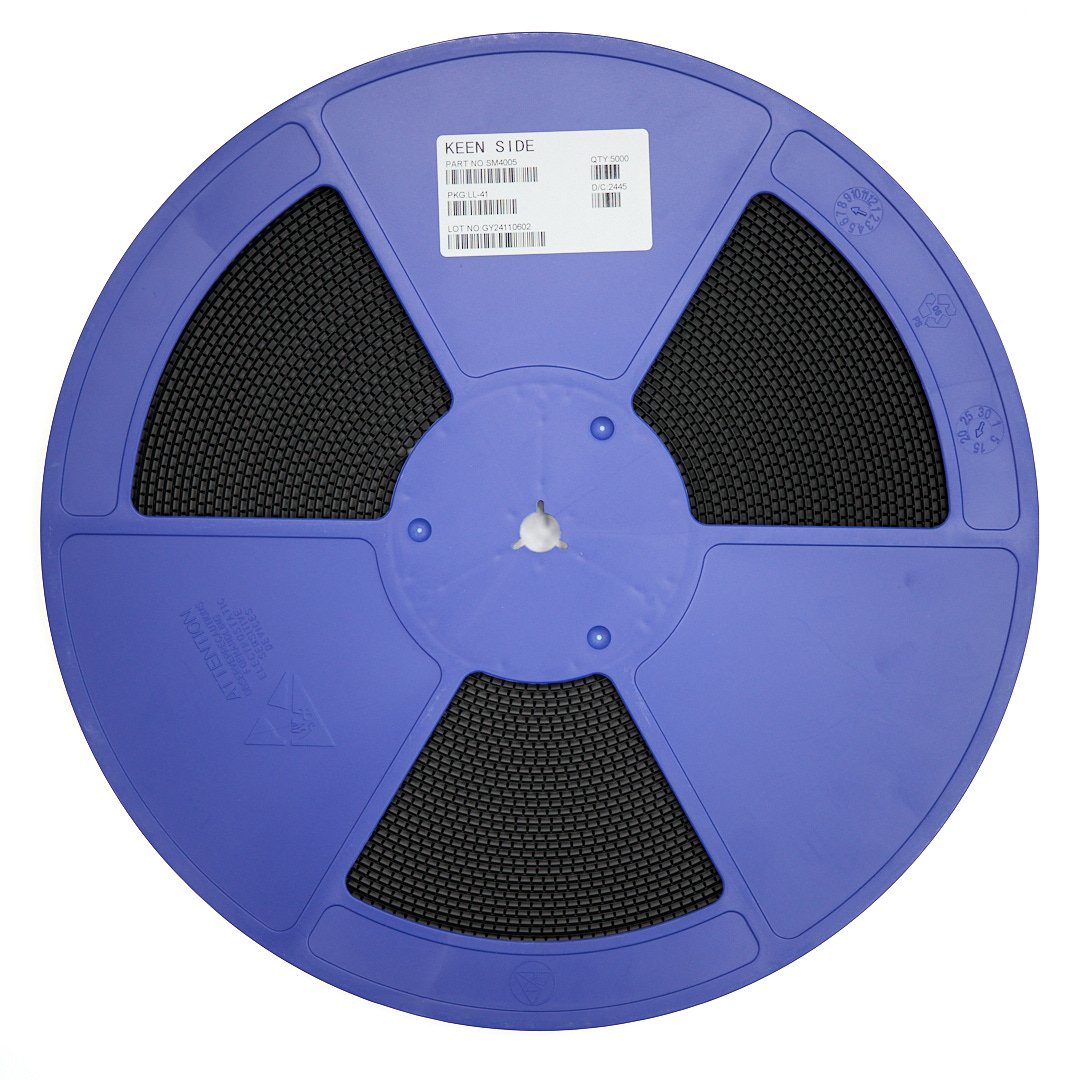

Норм. уп.: 5000
У поставщиков
190 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт2,27 ₽
дешевле всех
Сумма227,00 ₽
В наличии9 163 шт
от 100 шт
от 200 — 2,18 ₽ (−4%)
Склад 2срок до 2 недель
Цена за шт2,27 ₽
дешевле всех
Сумма227,00 ₽
В наличии190 шт
от 100 штюрлицам и ИП
100 шт · Москва · 227,00 ₽
Описание

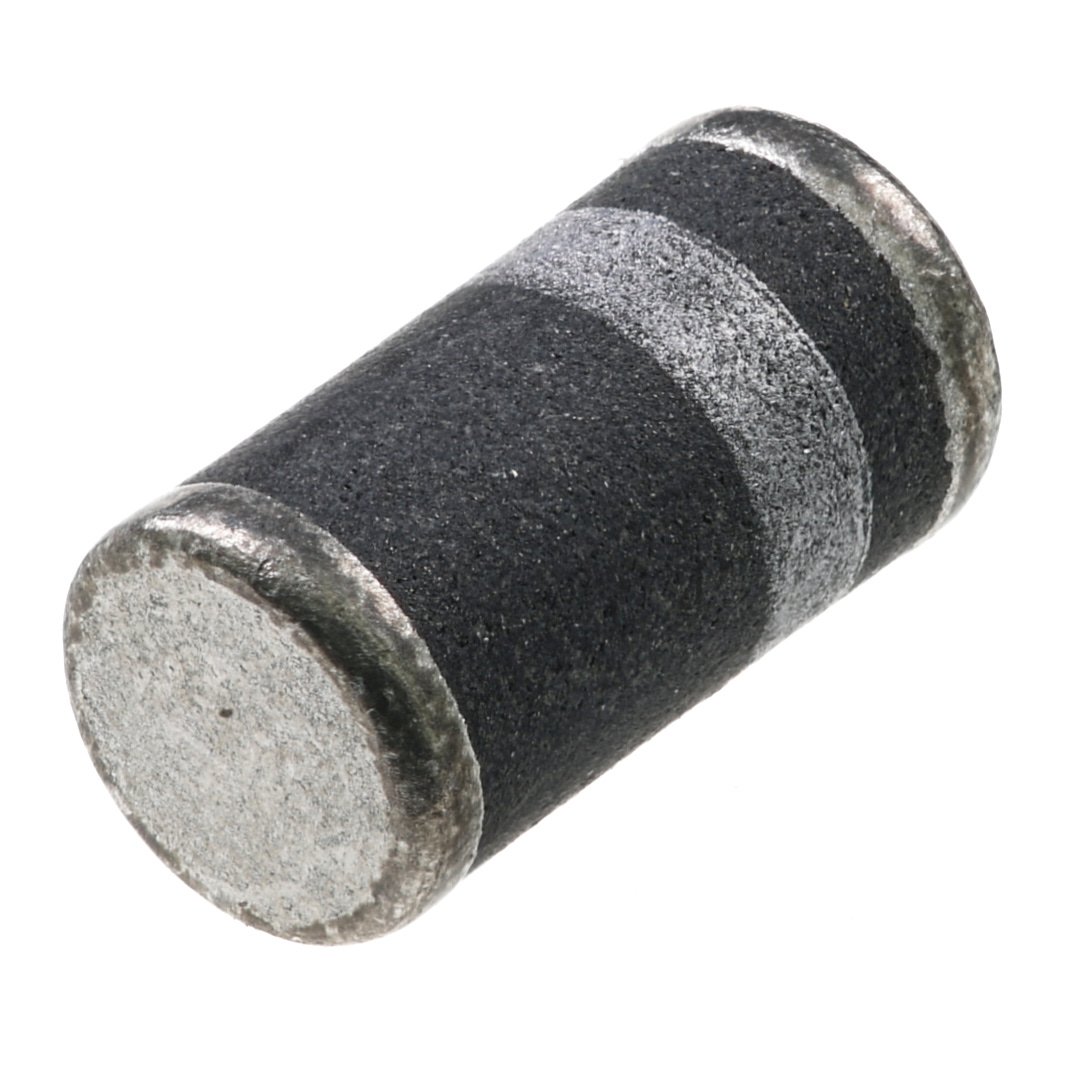

Выпрямительный диод SM4005 от KEEN SIDE — стандартный поверхностно-монтажный выпрямитель. Компонент рассчитан на обратное напряжение до 600 В и прямой ток до 1 А, выдерживает импульсный ток до 30 А. Выполнен в корпусе DO-213AB (MELF) для автоматизированного монтажа. Применяется в блоках питания и цепях выпрямления промышленной и бытовой электроники.
Технические характеристики
| Тип | Стандартный выпрямитель для поверхностного монтажа |
| Вес | 0.1296g |
| Корпус | DO-213AB/MELF/LL-41 |
| Тип монтажа | SMD |
| Полярность | Маркировка полосой катода |
| Клеммы | Луженый, паяемый по MIL-STD-750 |
| Размеры | Рекомендуемая посадочная площадка: A: 3.00mm (0.118in); B: 1.52mm (0.060in); C: 4.50mm (0.177in); D: 3.00mm (0.118in); E: 6.00mm (0.236in) |
| Артикул | SM4005 |
| Среднеквадратичное напряжение | 420V |
| Класс горючести | UL 94V-0 |
| Материал корпуса | Формованный пластиковый корпус |
| Прямое напряжение | 1.0V at 1.0A |
| Напряжение блокировки DC | 600V |
| Емкость перехода | 15пФ (при 1МГц, 4В обратное) |
| Имп. ток прямо | 30.0 А (8.3 мс одиночная полусинусоида) |
| Температура пайки | 260°C в течение 10 секунд на выводах |
| Диап. темп. хр. | -55 to +150°C |
| Обратный ток утечки при 25°C, мкА | 2.0uA |
| Обратный ток утечки при 125°C, мкА | 200uA |
| Повторяющееся импульсное обратное напряжение | 600V |
| Средний выпрямленный ток | 1.0A |
| Диапазон темп. перехода | -55 to +150°C |
| Термосопротивление переход-среда | 75.0°C/W |
| Ёмкость перехода, пФ | 15 |
| Импульсный прямой ток IFSM (8.3 мс), А | 30 |
| Максимальное действующее (RMS) напряжение, В | 420 |
| Обратное напряжение, В | 600 |
| Прямой ток, А | 1 |
| Тепловое сопротивление, °C/Вт | 75 |
| Ток измерения прямого напряжения, А | 1 |
| Ток утечки, мкА | 2 |
| Рабочая температура | -55…+150 °C |
