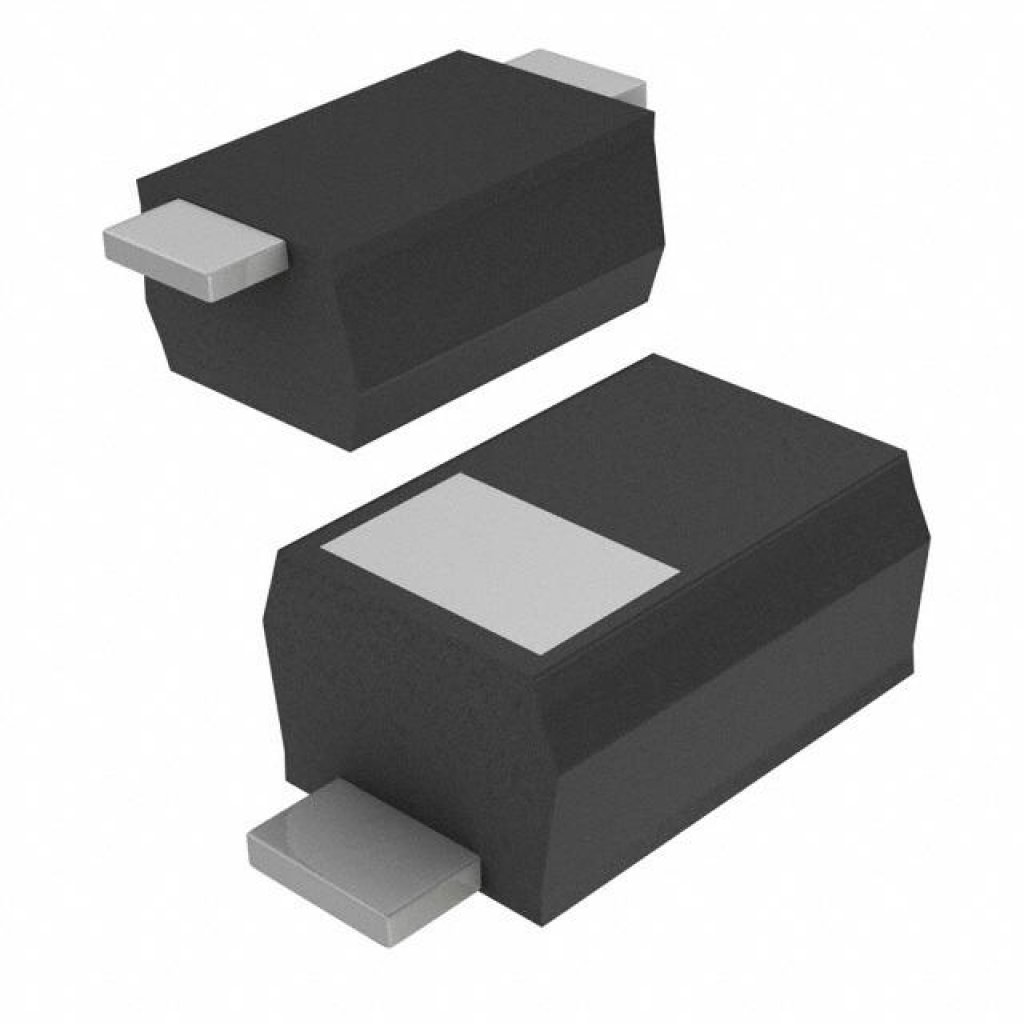

Диод выпрямительный SM4005
У поставщика
У поставщиков
14 шт.
Норм. уп.: 5000
Описание
Диод выпрямительный SM4005 от DIOTEC — это компонент общего назначения, предназначенный для преобразования переменного тока в пульсирующий постоянный. Отличается высокой надежностью и подходит для применения в блоках питания и выпрямительных схемах.
Технические характеристики
| MSL | 1 |
| Класс | Commercial |
| Серия | SM4001 ... SM4007, SM513, SM516, SM518, SM2000 |
| Вес | 0.12g |
| Тип | Выпрямительный диод |
| Ток, А | 1 А |
| Корпус | DO-213AB |
| Тип монтажа | SMD |
| Упаковка | Taped and reeled 5000 / 13" |
| Описание | Standard Recovery SMD Rectifier Diode |
| Артикул | SM4005 |
| Применение | 50/60 Hz Mains Rectification, Power Supplies, Polarity Protection |
| Материал корпуса | UL 94V-0 |
| Соотв. RoHS | Да |
| Прямое напряжение | <1.1V |
| REACH | Да |
| Номинал плавкой вставки | 8A2s |
| Условия пайки | 260C/10s |
| Ток утечки при 25 °C | <5uA |
| Емкость перехода | 10pF |
| Ток утечки при 100 °C | <50uA |
| Напряжение, В | 600 В |
| Время обратного восстановления | 1500ns |
| Диап. темп. хр. | -50...+175C |
| Диапазон темп. перехода | -50...+175C |
| Имп. прямой ток | 40/44A |
| Пиковое обратное импульсное напряжение | 600V |
| Соответствие по конфликтным минералам | Да |
| Условия измерения прямого напряжения | IF=1A, Tj=25C |
| Условия измерения тока утечки | VR=VRRM |
| Peak forward pulse current 1ms | 100A |
| Повторяющийся пиковый прямой ток | 10A |
| Повторяющееся импульсное обратное напряжение | 600V |
| Условия теста обратного восстановления | IF=0.5A through IR=1A to IR=0.25A |
| Условия измерения ёмкости перехода | VR=4V |
| Max average forward current at 100C | 0.8A |
| Тепловое сопротивление переход-среда | <45K/W |
| Тепловое сопротивление переход-вывод | <10K/W |
| Макс. средний выпрямленный прямой ток | 1A |
