Диод выпрямительный SM4002
В наличии
На своём складе
9 250 шт.

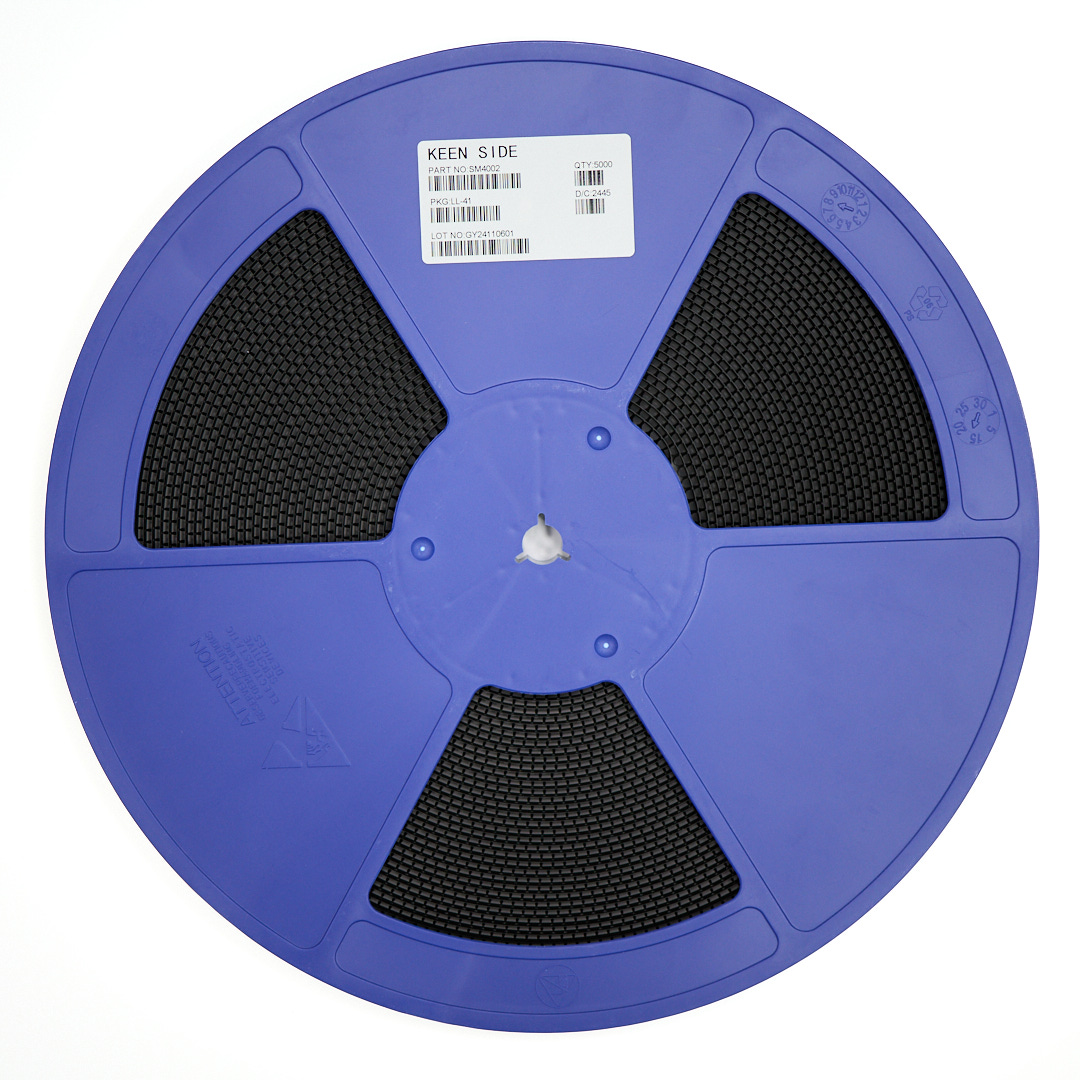

Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт2,27 ₽
Сумма227,00 ₽
В наличии9 250 шт
от 100 шт
от 200 — 2,18 ₽ (−4%)
100 шт · Москва · 227,00 ₽
Описание

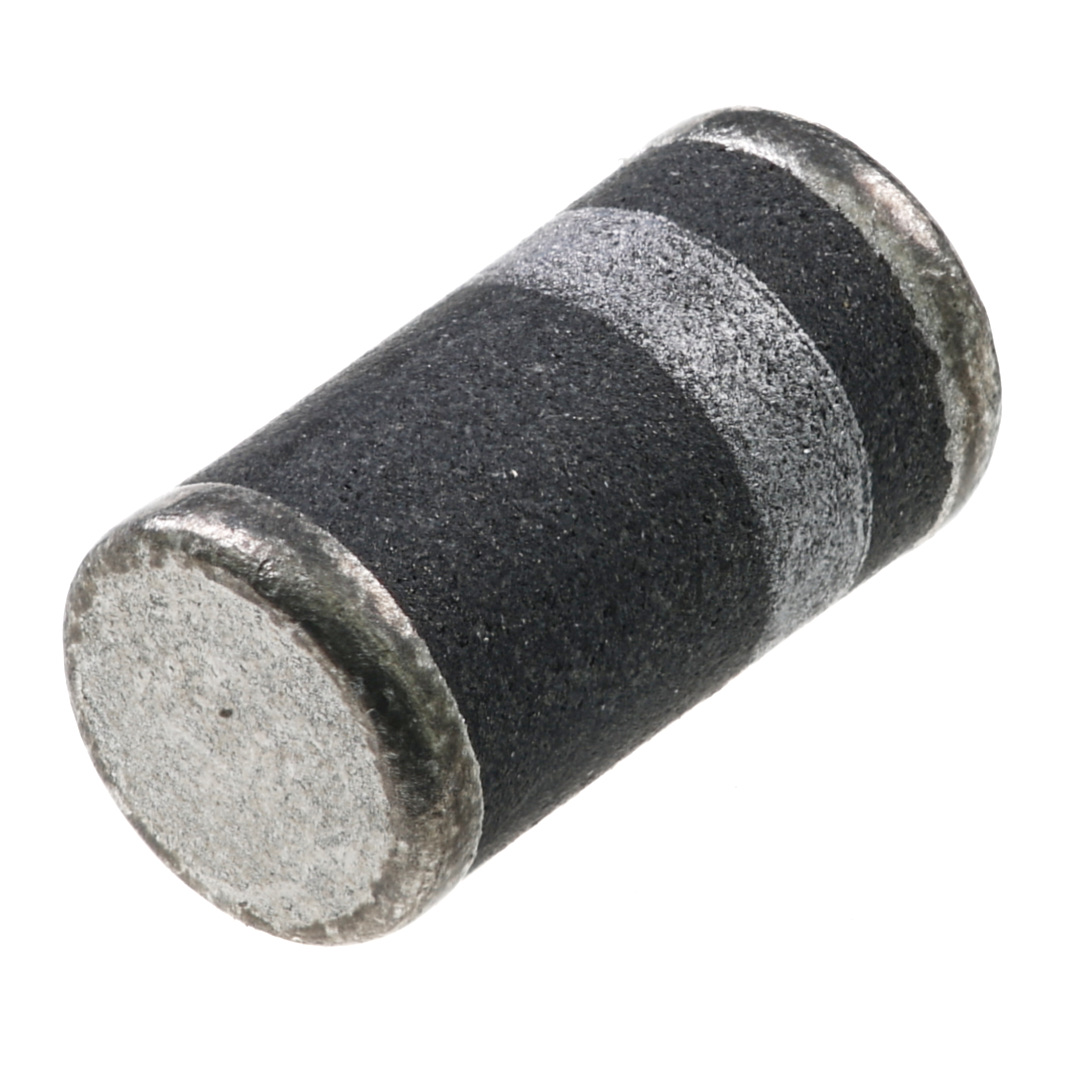

Выпрямительный диод SM4002 от KEEN SIDE — стандартный диод для цепей постоянного тока. Выдерживает обратное напряжение до 100 В и прямой ток до 1 А, импульсный ток до 30 А. Выполнен в SMD-корпусе DO-213AB (MELF) с цветной маркировкой катода. Подходит для блоков питания и выпрямителей в бытовой электронике.
Технические характеристики
| Ёмкость перехода | 15.0пФ при 4В обратном смещении, 1МГц |
| Прямое напряжение VF | 1.0V at 1.0A |
| Тип | Стандартный выпрямительный диод |
| Напряжение DC | 100V |
| Ток I_FSM | 30.0A |
| Напряжение RMS | 70V |
| VRRM | 100V |
| Средний прямой ток | 1.0A |
| Вес | 0.1296 г |
| Обратный ток, 25 °C | 2.0µA |
| Корпус | DO-213AB / MELF / LL-41 |
| Ток утечки при 125 °C | 200µA |
| Тип монтажа | SMD |
| Полярность | катод обозначен цветной полосой |
| Клеммы | Луженый, MIL-STD-750 |
| Материал корпуса | Формованный пластиковый корпус, UL 94V-0 |
| Условия нагрузки | Single phase half-wave 60Hz, resistive or inductive load. For capacitive load derate by 20% |
| Идентификатор компонента | SM4002 |
| Температура пайки | 260°C в течение 10 секунд |
| Диап. темп. хр. | -55 to +150°C |
| Рабочая температура | -55…+150 °C |
| Термосопротивление переход-среда | 75.0°C/W |
| Импульсный прямой ток IFSM (8.3 мс), А | 30 |
| Максимальное действующее (RMS) напряжение, В | 70 |
| Обратное напряжение, В | 100 |
| Прямое напряжение, В | 1 |
| Прямой ток, А | 1 |
| Тепловое сопротивление, °C/Вт | 75 |
| Ток измерения прямого напряжения, А | 1 |
| Ток утечки, мкА | 2 |
