Ограничитель напряжения Р=1500Вт U=100В однонаправленный
У поставщика
ПроизводительSTMicroelectronics
КатегорияСупрессоры
У поставщиков
622 шт.
Норм. уп.: 2500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт34,78 ₽
Сумма695,60 ₽
+ доплата 490,00 ₽
В наличии622 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
от 38 — 33,34 ₽ (−4%)
Заказ со склада «Склад 13» с этой позицией — 695,60 ₽. До заказа без доплаты не хватает 16 604,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
20 шт · Склад 13 · 695,60 ₽
Описание

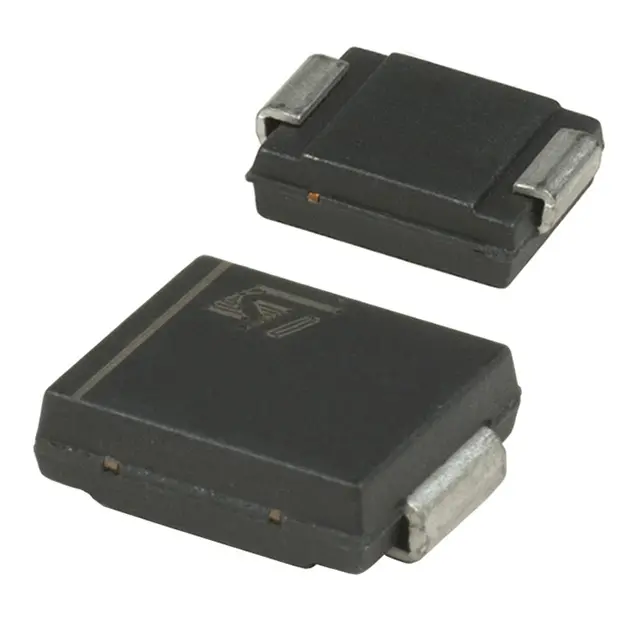

Ограничитель напряжения SM15T100A от STMicroelectronics — однонаправленный TVS-диод для защиты цепей. Выдерживает импульсную мощность до 1500 Вт при рабочем напряжении 100 В, выпускается в корпусе SMC (DO-214AB). Подходит для защиты источников питания и силовых линий в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| Тип | Transil TVS diode |
| Hbm esd | 25kV |
| Корпус | SMC (DO-214AB) |
| Тип монтажа | SMD |
| Полярность | однонаправленный |
| Соответствие | IEC 61000-4-2 level 4, MIL STD 883 method 3015-7 class 3B, UL 497B |
| Артикул | SM15T100A |
| Обратное рабочее напряжение | 85.5V |
| ЭСР воздушный разряд | 15kV |
| Ширина корпуса | 7.75mm to 8.15mm |
| Высота корпуса | 1.90mm to 2.45mm |
| Длина корпуса | 5.55mm to 6.25mm |
| Макс. пробойное напр. | 105V |
| Мин. пробойное напр. | 95.0V |
| Тип. напряжение пробоя | 100V |
| Контактный разряд ЭСР | 8kV |
| Ток утечки при 25 °C | 0.2µA |
| Leakage current at 85C | 1µA |
| Пиковая импульсная мощность, 8/20 мкс | 10000W |
| Темп. коэф. | 10.6e-4 /°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Dynamic resistance 8 20us | 1.30Ω |
| Диап. темп. хр. | -65°C to +150°C |
| Пиковая импульсная мощность 10/1000 мкс | 1500W |
| Clamping voltage max 8 20us | 178V |
| Диап. раб. темп. | -55°C to +150°C |
| Dynamic resistance 10 1000us | 2.91Ω |
| Описание (англ.) | Diode TVS Single Uni-Dir 85.5V 1.5KW 2-Pin SMC T/R |
| Peak pulse current max 8 20us | 56A |
| Clamping voltage max 10 1000us | 137V |
| Температура пайки выводов, макс. | 260°C for 10s |
| Peak pulse current max 10 1000us | 11A |
| Тепловое сопротивление кристалл-выводы | 15°C/W |
| Термосопротивление переход-среда | 90°C/W |
