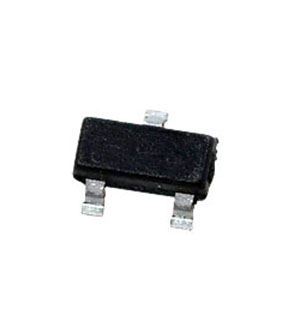

SM12T1G, TVS диод 12В SOT-23
У поставщика
ПроизводительONS
У поставщиков
1 300 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:1 300 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,18 |
| от 100 | 4,51 |
Технические характеристики
| Корпус | 318 |
| Контактов | 1: Cathode 1; 2: Cathode 2; 3: Common Anode |
| Тип | ESD Protection Diode Array |
| Стиль | 12 |
| Device | SM12T1G |
| Маркировка | 12M |
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Корпус | SOT23 |
| Конфигурация | Dual Common Anode |
| Прямое напряжение | не указано |
| Напряжение фиксации | 19V |
| Импульсная мощность макс. | 300W |
| Eft iec 61000 4 4 | 40A |
| Импульсный ток макс. | 12A |
| Макс. пробойное напр. | 15.75V |
| Мин. пробойное напр. | 13.3V |
| Esd iec 61000 4 2 air | ±15kV |
| Derating above 25c fr5 | 1.8mW/°C |
| Температура пайки выводов | 260°C for 10 seconds |
| Lightning iec 61000 4 5 | 12A |
| Esd iec 61000 4 2 contact | ±8kV |
| Диап. темп. хр. | -55 to +150°C |
| Typical capacitance at 0v | 95pF |
| Derating above 25c alumina | 2.4mW/°C |
| Диапазон темп. перехода | -55 to +150°C |
| Test current for breakdown | 1mA |
| Раб. имп. обратное напряжение | 12V |
| Reverse leakage current at vrwm | 1µA |
| Continuous power dissipation fr5 | 225mW |
| Continuous power dissipation alumina | 300mW |
| Thermal resistance junction to ambient fr5 | 556°C/W |
| Thermal resistance junction to ambient alumina | 417°C/W |
