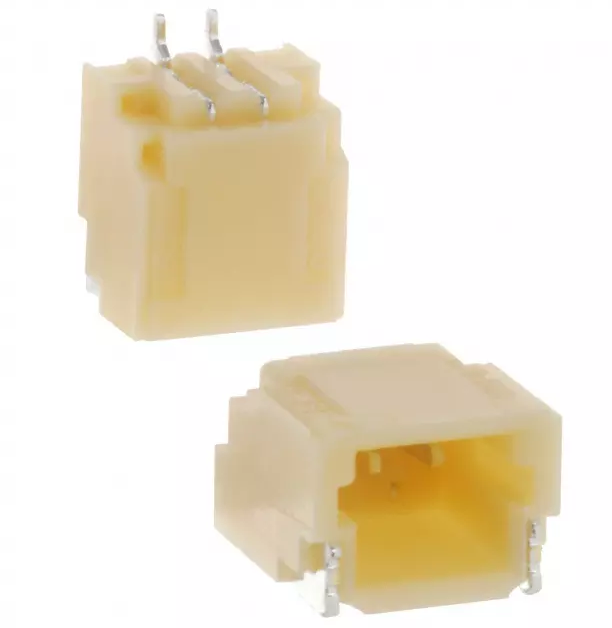

Разъём SM02B-SRSS-TB (LF)(SN)
У поставщика
У поставщиков
3 798 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 798 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 54 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,18 |
| от 144 | 11,68 |
| от 288 | 10,44 |
| от 576 | 9,49 |
| от 1 151 | 8,80 |
Описание
Разъём SM02B-SRSS-TB (LF)(SN) производства JST представляет собой компактный штыревой соединитель серии SRSS. Эта модель с двумя контактами предназначена для надёжного подключения в малогабаритных электронных устройствах. Контакты изготавливаются из фосфористой бронзы с покрытием из олова, что обеспечивает стабильную проводимость и устойчивость к коррозии. Разъём широко применяется в бытовой технике, системах освещения и промышленной автоматизации.
Технические характеристики
| RoHS | Соответствует |
| Тип | Shrouded header, side entry |
| Шаг | 1.0mm |
| Тип монтажа | SMD |
| Упаковка | Embossed tape, 3000 pcs/reel |
| Стандарты | UL E60389, CSA LR20812 |
| Размеры | A=1.0mm, B=4.0mm |
| Название компонента | SM02B-SRSS-TB (LF)(SN) |
| Ном. ток | 1.0A AC/DC |
| Ном. напряжение | 50V AC/DC |
| Applicable wire | AWG #32 to #28, insulation O.D. 0.4-0.8mm |
| Материал контакта | Copper alloy, tin-plated (reflow) |
| Материал корпуса | PA, UL94V-0, natural (ivory) |
| Темп. диапазон | -25°C to +85°C |
| Число цепей | 2 |
| Материал контакта | Brass, copper-undercoated, tin-plated (reflow) |
| Выдерживаемое напряжение | 500VAC/minute |
| Сопр. изоляции | 100MΩ min |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Начальное сопротивление контакта | 20mΩ max |
| Описание (англ.) | Conn Shrouded Header (4 Sides) HDR 2 POS 1mm Solder RA SMD T/R |
| Contact resistance after test | 40mΩ max |
| Количество контактов | 2 |
