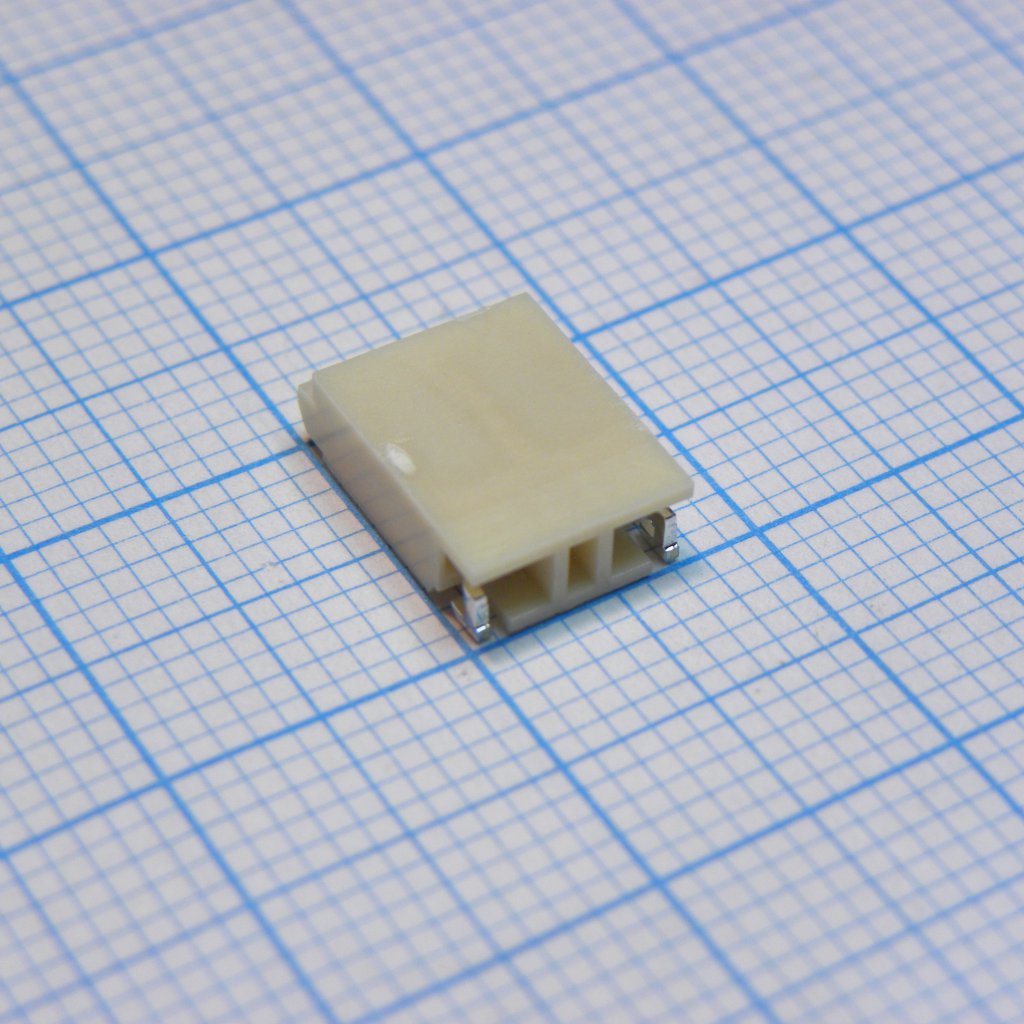

Разъем вилка серии BSH угловая на плату, шаг 3,5 мм, однорядная 2 контакта, монтаж SMT
У поставщика
ПроизводительJST
У поставщиков
1 130 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 130 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,67 |
| от 56 | 32,56 |
| от 112 | 30,00 |
| от 224 | 28,07 |
| от 447 | 26,62 |
Описание
Вилка JST серии BSH — угловой разъем для поверхностного монтажа (SMT) с шагом 3,5 мм. Однорядная конструкция рассчитана на 2 контакта, упаковка — лента в катушке. Применяется в промышленной автоматике и бытовой электронике для надежного соединения плат.
Технические характеристики
| Шаг | 3.5mm |
| Серия | BHS |
| Цепи | 2 |
| Model no | SM02B-BHSS-1-TB |
| Тип монтажа | SMT |
| Упаковка | Embossed tape |
| Стандарты | Certified: LR20812; Recognized: E60389 |
| Размеры | Other: 1.5mm, 3.5mm, 1.5mm, 2.3mm, 6.01mm; Ширина: 7.5mm; Высота: 8.7mm; Длина: 10.5mm |
| Post material | Brass, copper-undercoated, tin-plated (reflow treatment) |
| Тип компонента | Shrouded header |
| Ном. ток | 1.0A AC, DC (AWG #24) |
| Ном. напряжение | 1,400V AC, DC |
| Wafer material | PPA, UL94V-0, natural (ivory) |
| Соответствие RoHS | Да |
| Кол-во на катушке | 1000 |
| Темп. диапазон | -25°C to +85°C |
| Applicable wire awg | AWG #28 to #24 |
| Applicable wire mm2 | 0.08 to 0.22 |
| Solder tab material | Brass, copper-undercoated, tin-plated (reflow treatment) |
| Выдерживаемое напряжение | 3,800V AC/minute |
| Сопр. изоляции | 1,000MΩ min |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Начальное сопротивление контакта | 10mΩ max |
| Описание (англ.) | Conn Shrouded Header HDR 2 POS 3.5mm Solder RA SMD T/R |
| Applicable wire insulation od | 0.9 to 1.7mm |
| Contact resistance after testing | 20mΩ max |
