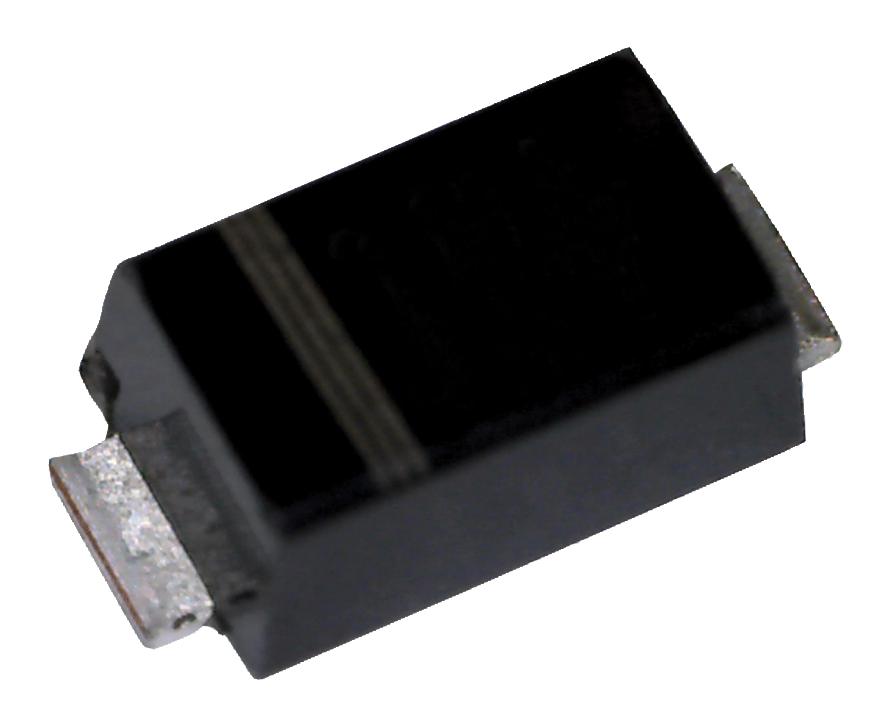

Диод Шоттки 20В 1.1А SL02-GS08
У поставщика
ПроизводительVishay
У поставщиков
1 807 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 807 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 62 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,34 |
| от 103 | 10,66 |
| от 206 | 9,88 |
| от 411 | 9,06 |
| от 821 | 8,42 |
Описание
Диод Шоттки SL02-GS08 от Vishay — компактный выпрямитель в корпусе SMF (DO-219AB) для поверхностного монтажа. Выдерживает обратное напряжение до 20 В и прямой ток до 1,1 А, отличаясь малым прямым падением напряжения (0,42 В при 1,1 А) и сверхбыстрым восстановлением менее 10 нс. Подходит для импульсных источников питания и защиты цепей в автомобильной электронике (квалификация AEC-Q101).
Технические характеристики
| Вес | 15 mg |
| Маркировка | S2 |
| Корпус | DO-219AB |
| Тип монтажа | SMD |
| Полярность | cathode band |
| Уровень MSL | 1 |
| Размеры | 2.9mm x 1.9mm |
| Тип диода | Schottky rectifier |
| Артикул | SL02-GS08 |
| Квалификация | AEC-Q101 |
| Макс. среднекв. напряжение | 14V |
| Время обратного восстановления | <10ns |
| Макс. DC блокирующее напряжение | 20V |
| Диап. темп. хр. | -55 to +150°C |
| Имп. прямой ток | 40A |
| Reverse current at 25c max | 250µA |
| Forward voltage at 0.5a max | 0.385V |
| Forward voltage at 0.5a typ | 0.385V |
| Forward voltage at 1.1a typ | 0.420V |
| Reverse current at 100c max | 8mA |
| Средний выпрямленный ток | 1.1A |
| Макс. темп. перехода | 125°C |
| Макс. импульсное обратное напряжение | 20V |
| Термосопротивление переход-среда | 180 K/W |
