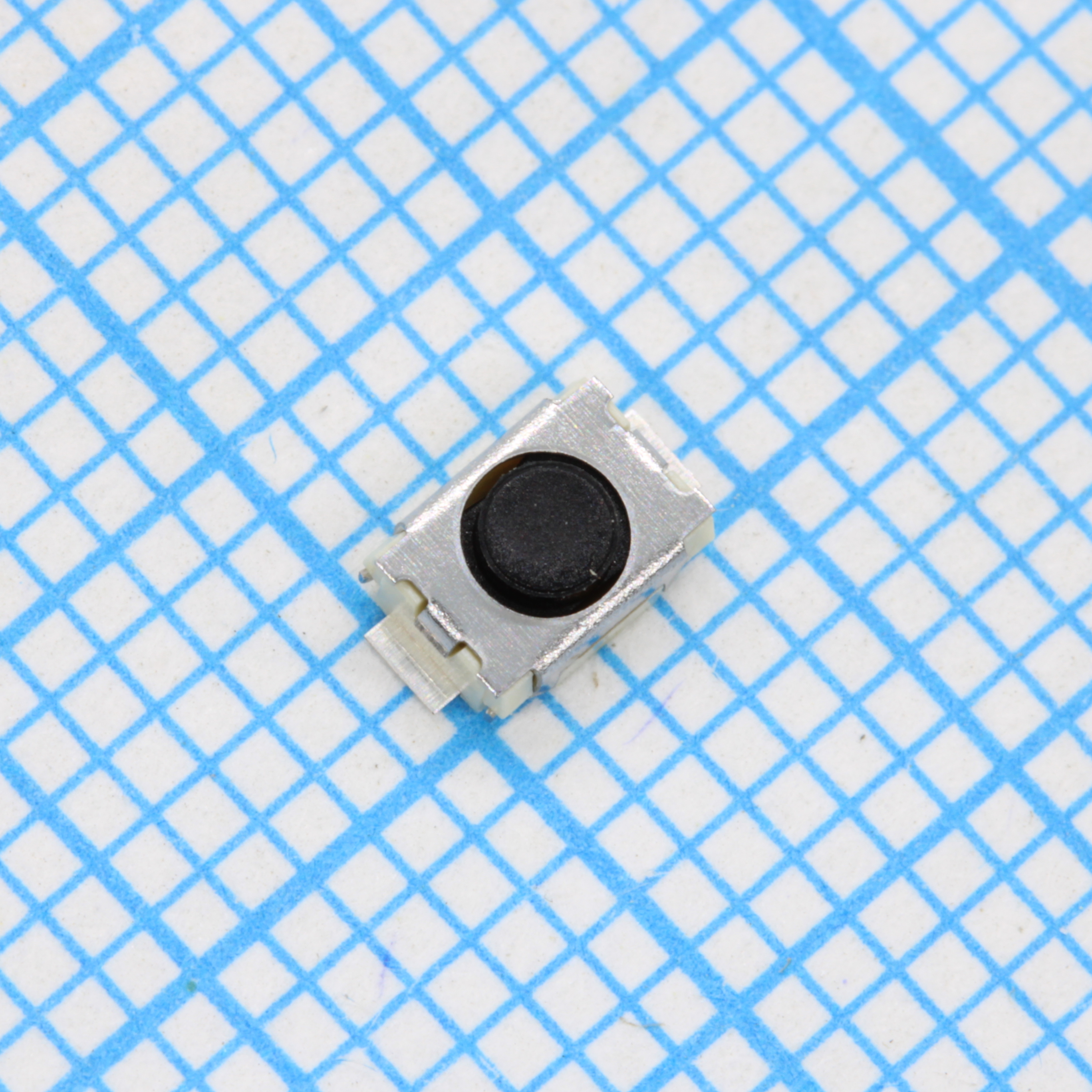

Кнопка тактильная 3.9х2.9мм компактная, для поверхностного монтажа
У поставщика
ПроизводительALPS
У поставщиков
185 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:185 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 46 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,33 |
| от 137 | 13,62 |
| от 274 | 12,19 |
| от 548 | 11,11 |
| от 1 000 | 10,32 |
Описание
Тактильная кнопка ALPS в компактном корпусе 3.9х2.9 мм для поверхностного монтажа. Компонент отличается малым ходом и четким тактильным откликом. Поставляется в упаковке на ленте и катушке, что удобно для автоматизированной сборки. Применяется в портативной электронике, пультах управления и носимых устройствах.
Технические характеристики
| Ход | 0.13 +0.07/-0.03 mm |
| Circuit | SPST-NO |
| Outline | 3.90mm x 2.90mm |
| Bounce on | 10 ms Max. |
| Bounce off | 10 ms Max. |
| Размеры | 3.9 x 2.9 mm |
| Номер продукта | SKRKAEE020 |
| Применение | TACT switches which have no keytop |
| Описание | TACT switch without keytop |
| Document no | KRK-701 |
| Ток макс., А | 50 mA |
| Макс. напряжение | 12 V DC |
| Min current | 10 µA |
| Min voltage | 1 V DC |
| Illumination | Non-Illuminated |
| Return force | 0.29 N Min. |
| Actuator Type | стандартный |
| Mounting Type | Surface Mount |
| Тип монтажа | SMD |
| Stem strength | 4.9 N |
| Stop strength | 29.4 N for 15 s |
| Test humidity | 25 to 85 %RH |
| Испытательное напряжение | 250 V AC (50 to 60 Hz) for 1 min |
| Actuating type | Tactile feedback |
| Срок службы | 200,000 cycles |
| Operating Force | 160gf |
| Switch Function | Off-Mom |
| Теплостойкость | 90 ± 2 °C for 96 h |
| Рабочее усилие | 1.57 ± 0.49 N |
| Test temperature | 5 to 35 °C |
| Travel test load | 3.14 N |
| Описание | Tactile Switches 3.9x2.9x2.0mm 160gf Packaging Temp 80oC |
| Termination Style | SMD (SMT) Tab |
| Температурный цикл | +90 °C to -40 °C, 5 cycles |
| Test air pressure | 86 to 106 kPa |
| Сопр. контакта | 100 mΩ Max. |
| Reference humidity | 60 to 70 %RH |
| Расположение контактов | 1 pole 1 throw |
| Влагостойкость | 60 ± 2 °C, 90 to 95 %RH for 96 h |
| Operating life load | 5 VDC 5 mA resistive load |
| Operating life rate | 2 to 3 operations per s |
| Actuator Orientation | Top Actuated |
| Operating Temperature | -40°C ~ 85°C |
| Сопр. изоляции | 100 MΩ Min. |
| Reference temperature | 20 ± 2 °C |
| Reference air pressure | 86 to 106 kPa |
| Shock resistance count | 3 shocks per direction |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Contact Rating @ Voltage | 0.05A @ 12VDC |
| Operating life bounce on | 20 ms Max. |
| Operating life bounce off | 20 ms Max. |
| Operating life depression | 2.06 N Max. |
| Диап. темп. хр. | -40 to 90 °C |
| Low temperature resistance | -40 ± 2 °C for 96 h |
| Vibration resistance sweep | 10-55-10 Hz approx. 1 min |
| Диап. раб. темп. | -40 to 85 °C |
| Shock resistance directions | 6 directions |
| Contact resistance test load | 3.14 N |
| Shock resistance acting time | 11 ms |
| Shock resistance acceleration | 784 m/s² (80 G) |
| Vibration resistance duration | 2 h each direction (6 h total) |
| Contact resistance measurement | 1 kHz small-current contact resistance meter or voltage drop method at 5 VDC 10 mA |
| Operating life operating force | -30 to +30 % of initial force |
| Vibration resistance amplitude | 1.5 mm |
| Vibration resistance frequency | 10 to 55 Hz |
| Actuator Height off PCB, Vertical | 2.00mm |
| Operating life contact resistance | 200 mΩ Max. |
| Исп. напр. изоляции | 100 V DC for 1 min |
| Operating life insulation resistance | 10 MΩ Min. |
| Moisture resistance contact resistance | 200 mΩ Max. |
| Moisture resistance insulation resistance | 10 MΩ Min. |
