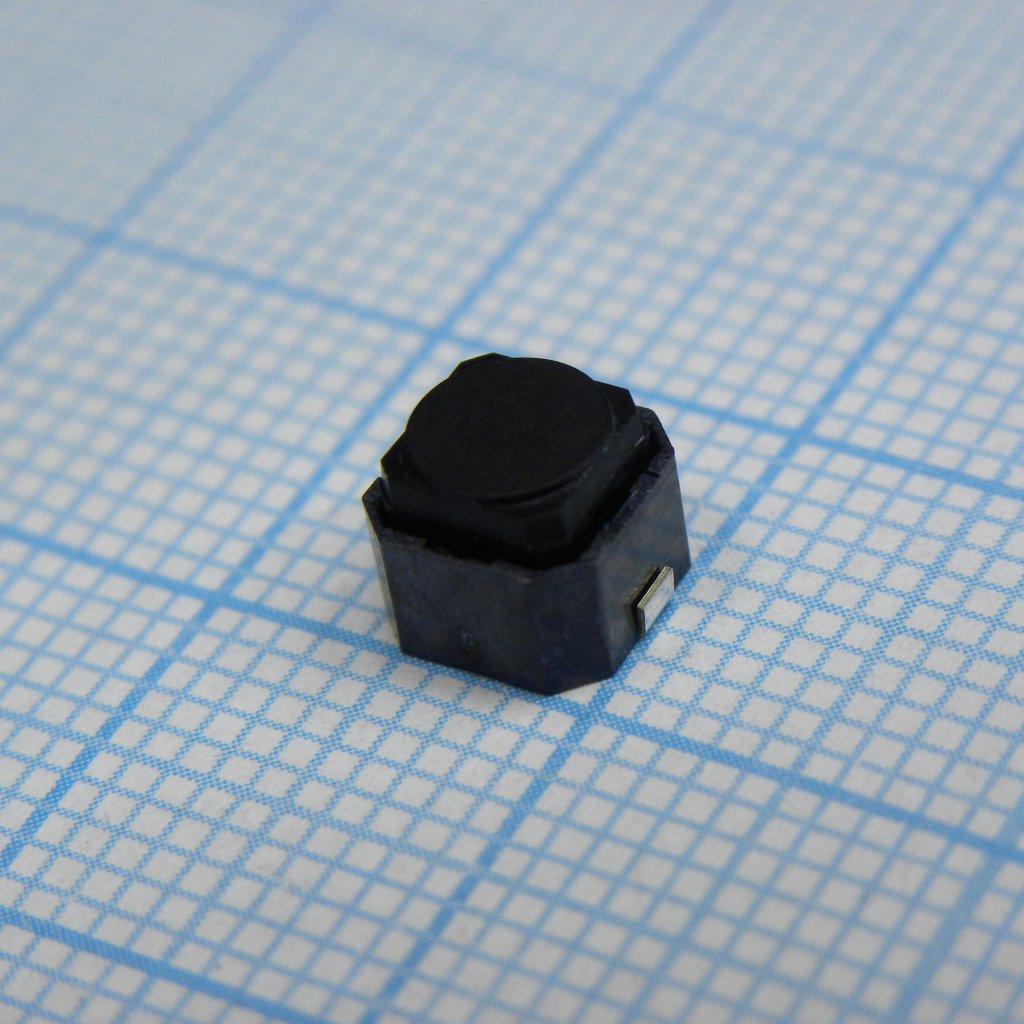

Кнопка тактильная миниатюрная SMD (6*6*5.0) 0.05А 16В, Travel 1.3mm, F=2.45N, 100000 циклов
У поставщика
ПроизводительALPS
У поставщиков
4 092 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:4 092 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 48 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,79 |
| от 83 | 14,05 |
| от 165 | 13,13 |
| от 329 | 12,13 |
| от 657 | 11,29 |
Описание
Тактильная миниатюрная кнопка от ALPS для поверхностного монтажа. Коммутирует ток до 0,05 А при напряжении 16 В, имеет ход 1,3 мм и усилие нажатия 2,45 Н. Рассчитана на 100 000 циклов срабатывания. Применяется в портативной электронике и бытовой технике.
Технические характеристики
| Тип | TACT Switch |
| Серия | SKPM |
| Ход | 1.3mm |
| Feeling | Soft |
| Упаковка | Taping |
| Тип монтажа | SMD |
| Cold test | -40℃ 96h |
| Размер катушки | 330mm diameter (inquire) |
| Вибрация | 10 to 55 to 10Hz/min., amplitude 1.5mm, 3 directions X, Y, Z for 2 hours each |
| Тип монтажа | Surface Mount |
| Номер продукта | SKPMAPE010 |
| Rating max | 50mA 16V DC |
| Rating min | 10μA 1V DC |
| Ширина ленты | 12mm |
| Dry heat test | 90℃ 96h |
| Stem diameter | ø4.6mm |
| Испытательное напряжение | 250V AC 1min. |
| Automotive use | Да |
| Damp heat test | 60℃, 90 to 95%RH 96h |
| Срок службы | 100000 cycles |
| Рабочее усилие | 2.45N |
| Материал контакта | Серебристый |
| Глубина | 6.3mm |
| Ширина | 6.6mm |
| Manual soldering | 350℃ max. 3s max., 60W max. iron |
| Оплавление пайки | 260℃ max. 3s max., preheat 150-180℃ 120s max. |
| Описание | Tactile Switches 5.9x6.0x5.0mm 250gf |
| Высота | 5mm |
| Number of packages | 2000 pcs per reel, 20000 pcs per case |
| Operating direction | Top push |
| Pcb land dimensions | 6.6 x 5.9mm |
| Сопр. изоляции | 100MΩ min. 100V DC 1min. |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Export package dimensions | 401×401×214mm |
| Initial contact resistance | 100mΩ max. |
| Диап. раб. темп. | -40℃ to +90℃ |
| Описание (англ.) | SMD Tact switch, H=5MM TRAVEL 1.3MM F 2.45N |
