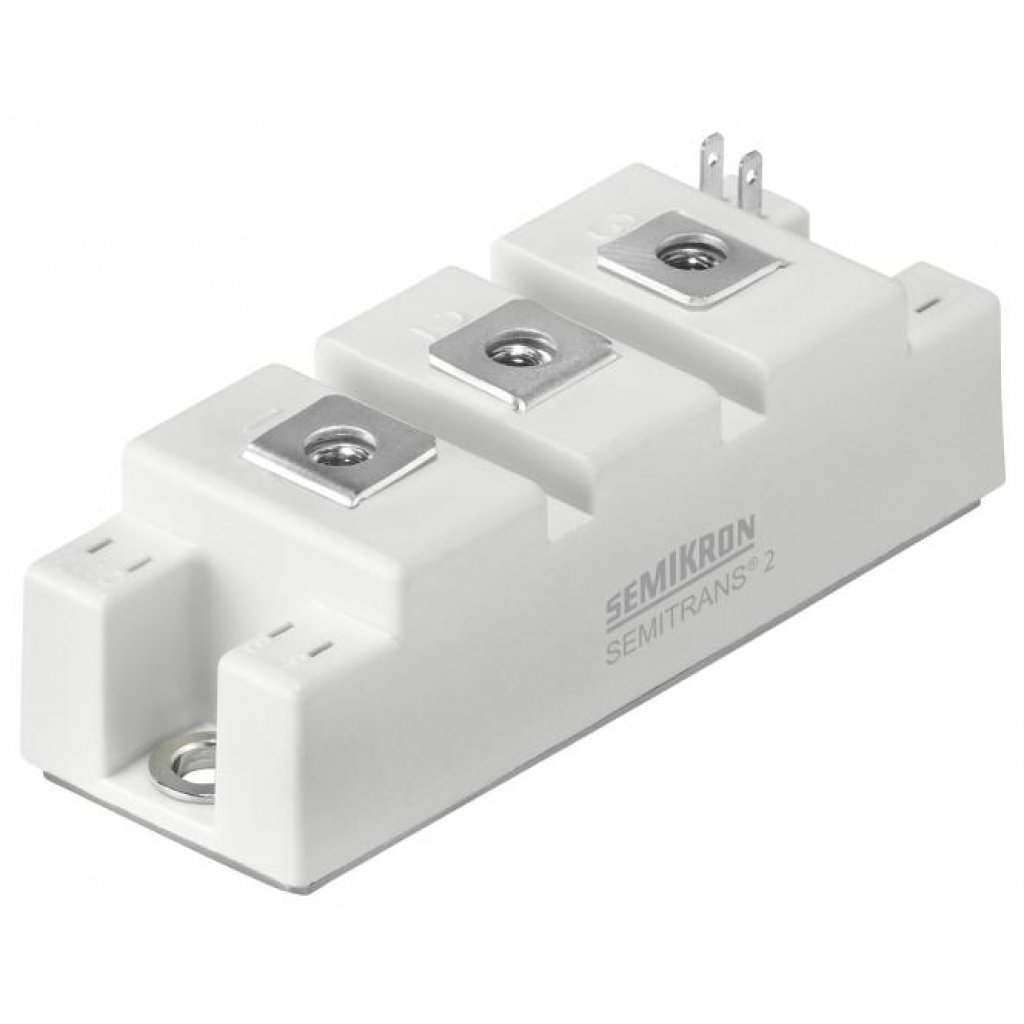

Биполярный транзистор IGBT, 580 Вт
У поставщика
ПроизводительSemikron
КатегорияТранзисторы
У поставщиков
29 шт.
Норм. уп.: 8
Цены поставщиков
Склад 13
В наличии:29 шт
Срок поставки: до недели
Норм. уп.: 8
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4 968,47 |
| от 2 | 4 762,67 |
| от 3 | 4 595,04 |
| от 4 | 4 470,61 |
| от 5 | 4 378,06 |
Описание
Биполярный транзистор IGBT от Semikron рассчитан на напряжение до 1,2 кВ и ток 115 А. Модуль выполнен в корпусе GB с рассеиваемой мощностью 580 Вт. Подходит для мощных преобразователей частоты и промышленной автоматики.
Технические характеристики
| Qg | 425nC |
| Tf | 66ns |
| Tr | 39ns |
| Eon | 11mJ |
| Err | 4.7mJ |
| Lce | 30nH |
| Заряд обратного восстановления | 12.6µC |
| Tsc | 10µs |
| Vcc | 800V |
| Cies | 4.4nF |
| Coes | 0.29nF |
| Cres | 0.24nF |
| Eoff | 6.9mJ |
| Icrm | 225A |
| Ifrm | 150A |
| Ifsm | 430A |
| Irrm | 37A |
| Tstg | -40...125°C |
| Vces | 1200V |
| Vges | -20...20V |
| Td(вкл) | 150ns |
| Visol | 4000V |
| Ic 25c | 115A |
| Ic 80c | 88A |
| Ic nom | 75A |
| If 25c | 97A |
| If 80c | 73A |
| If nom | 75A |
| Rf 25c | 12mΩ |
| Rg int | 10Ω |
| Rth cs | 0.04K/W |
| Серия | SKM75GB12T4 |
| Макс. ТК | 125°C |
| Td(выкл) | 370ns |
| Макс. Tj | 175°C |
| Tj мин. | -40°C |
| Vf 25c | 2.17V |
| Vge th | 5...6.5V |
| Вес | 160g |
| Корпус | SEMITRANS 2 |
| Rce 25c | 14mΩ |
| Rf 150c | 16mΩ |
| Vf0 25c | 1.30V |
| Vf 150c | 2.11V |
| Ices 25c | 1mA |
| Тип монтажа | Выводной |
| Rce 150c | 21mΩ |
| Vce0 25c | 0.80V |
| Vf0 150c | 0.90V |
| Torque ms | 3...5Nm |
| Torque mt | 2.5...5Nm |
| Vce0 150c | 0.70V |
| Rcc ee 25c | 0.65mΩ |
| Технология | IGBT4 fast trench IGBT, CAL4 soft switching diode |
| Описание | IGBT Module, 1200V, 75A, SEMITRANS 2 |
| Артикул | SKM75GB12T4 |
| Rcc ee 125c | 1.09mΩ |
| Rth jc igbt | 0.38K/W |
| Vce sat 25c | 1.85V |
| Производитель | SEMIKRON |
| Rth jc diode | 0.58K/W |
| Vce sat 150c | 2.28V |
| UL признан | E63532 |
| Top recommended | -40...150°C |
| Рассеиваемая мощность | 580W |
| Макс. частота переключения | 20kHz |
| Тип упаковки | Paper Box |
| Описание (англ.) | IGBT Module N-CH 1.2KV 115A 7-Pin Case GB |
| Напряжение, В | 1200 |
| Ток, А | 75 |
