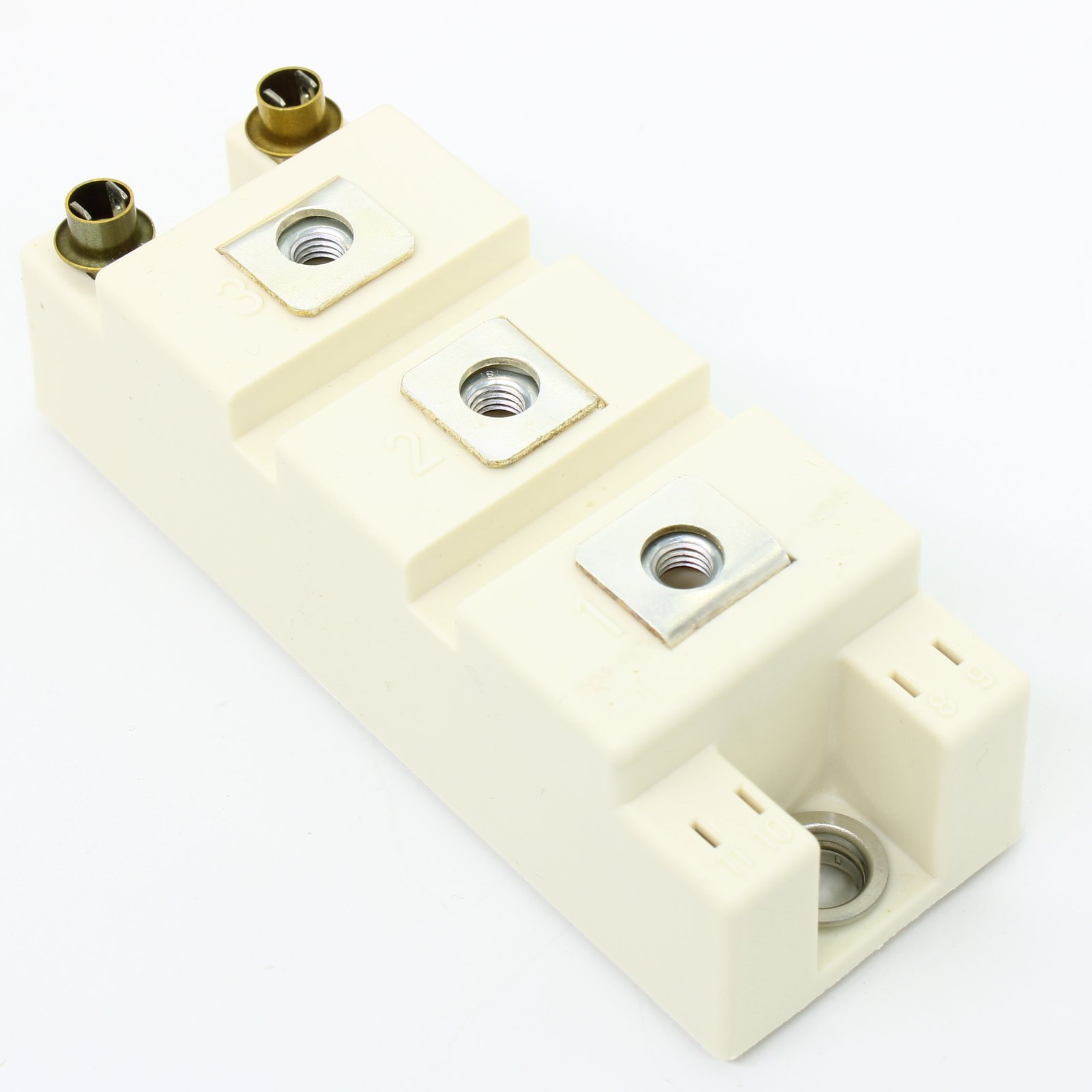

Силовой модуль IGBT N-канальный 1700В 125А
У поставщика
ПроизводительSemikron
КатегорияТранзисторы
У поставщиков
18 шт.
Норм. уп.: 8
Цены поставщиков
Склад 13
В наличии:18 шт
Срок поставки: до недели
Норм. уп.: 8
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5 692,83 |
| от 2 | 5 643,84 |
| от 3 | 5 583,84 |
| от 4 | 5 506,33 |
| от 5 | 5 397,11 |
Описание
Силовой IGBT-модуль от Semikron рассчитан на напряжение 1700 В и ток до 125 А. Выполнен в корпусе GB, подходит для работы в цепях с высокими нагрузками. Применяется в преобразователях частоты, сварочном оборудовании и мощных источниках питания.
Технические характеристики
| Qg | 800nC |
| Tf | 136ns |
| Tr | 39ns |
| Eon | 43mJ |
| Err | 26mJ |
| Lce | 30nH |
| Заряд обратного восстановления | 34µC |
| Cies | 9nF |
| Coes | 0.34nF |
| Cres | 0.29nF |
| Eoff | 39mJ |
| Irrm | 86A |
| Tpsc | 10µs |
| Vces | 1700V |
| Td(вкл) | 234ns |
| Visol | 4000V AC |
| Ic crm | 300A |
| If frm | 200A |
| Rg int | 7.5Ω |
| Rth cs | 0.05K/W |
| Td(выкл) | 657ns |
| Вес | 160g |
| Корпус | GB |
| Ices 25c | 1mA |
| Тип монтажа | Выводной |
| Ifsm 10ms | 650A |
| Ic nominal | 100A |
| If nominal | 100A |
| Технология | IGBT4 (trench), CAL4 diode |
| Vf 25c max | 2.40V |
| Vf 25c typ | 2.00V |
| Vges range | -20V...20V |
| Ic at tc25c | 164A |
| Ic at tc80c | 127A |
| If at tc25c | 113A |
| If at tc80c | 83A |
| R cc ee 25c | 0.65mΩ |
| Rth jc igbt | 0.234K/W |
| Vf 150c max | 2.57V |
| Vf 150c typ | 2.15V |
| R cc ee 125c | 1.09mΩ |
| Rth jc diode | 0.504K/W |
| Vce th range | 5.2V...6.4V |
| T storage range | -40°C...125°C |
| Vce sat 25c max | 2.20V |
| Vce sat 25c typ | 1.90V |
| T junction range | -40°C...175°C |
| Vce sat 150c max | 2.60V |
| Vce sat 150c typ | 2.30V |
| T operating range | -40°C...150°C |
| Torque heatsink m6 | 3...5Nm |
| Torque terminals m5 | 2.5...5Nm |
| Макс. частота переключения | 8kHz |
| Тип упаковки | Штучный товар |
| Описание (англ.) | IGBT Module N-CH 1700V 125A 7-Pin Case GB |
