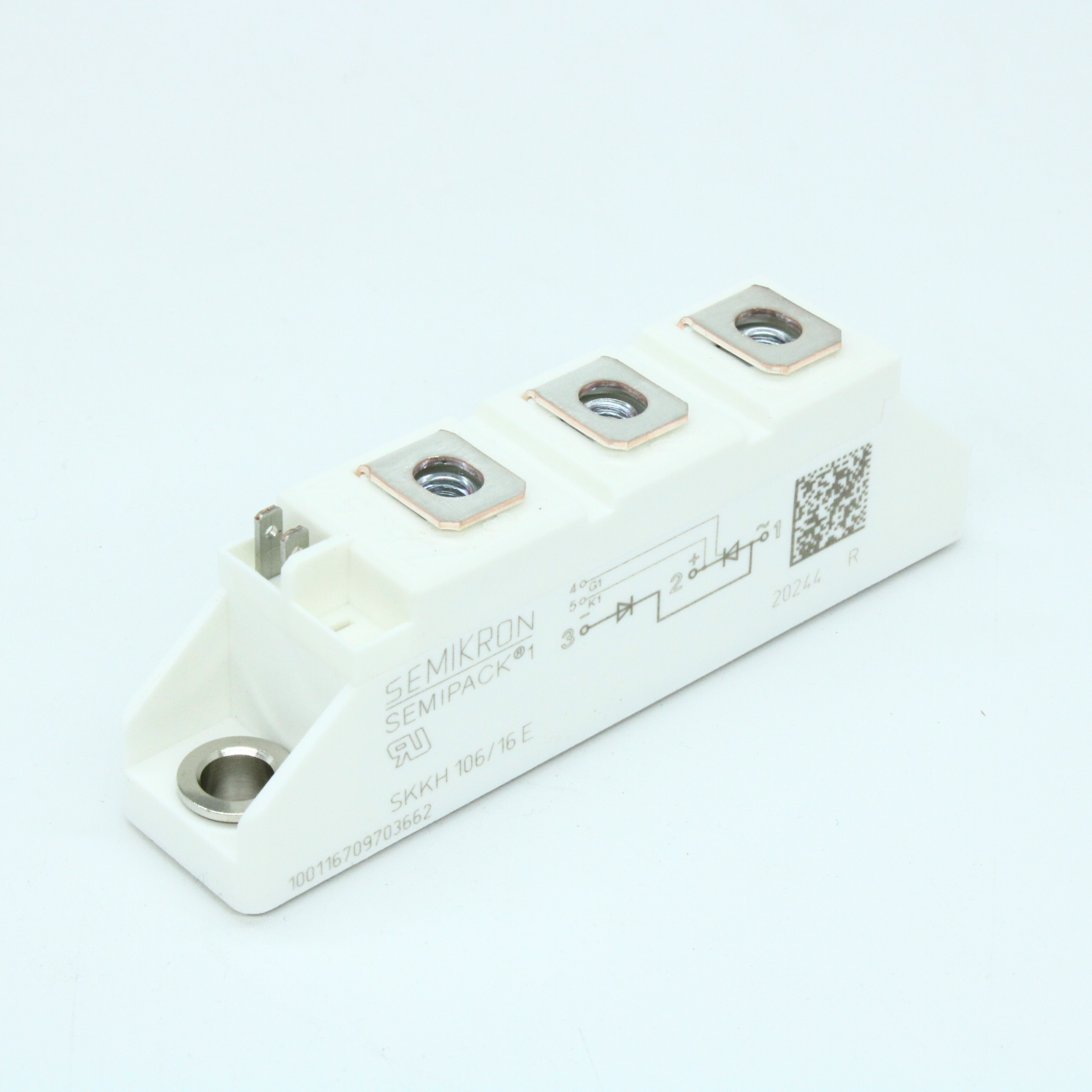

Модуль тиристоров SKKH106/16E
У поставщика
У поставщиков
273 шт.
Норм. уп.: 12
Цены поставщиков
Склад 13
В наличии:273 шт
Срок поставки: до недели
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 869,11 |
| от 4 | 2 767,21 |
| от 7 | 2 699,05 |
| от 12 | 2 639,10 |
| от 36 | 2 598,55 |
Описание
Тиристорный модуль SKKH106/16E от Semikron. Рассчитан на напряжение до 1600 В и ток 106 А. Выполнен в прочном корпусе для надежной работы в силовых цепях. Применяется в промышленной автоматике и преобразователях частоты.
Технические характеристики
| Тип | Thyristor/Diode Module |
| Di dt | 140 A/µs |
| Dv dt | 1000 V/µs |
| Мощность, Вт | 2 |
| Ток, А | 2250 |
| Корпус | SEMIPACK® 1 Case A-21 |
| Напряжение, В | 1600 |
| Особенности | Heat transfer through aluminium oxide ceramic isolated metal baseplate, UL recognized, file no. E63532 |
| Тип монтажа | Выводной |
| Механические | Вес: 75 g; Вибрация: 5 * 9.81 m/s²; Момент затяжки: 4.25...5.75 Nm; Terminal torque: 2.55...3.45 Nm |
| Артикул | SKKH 107/16 E |
| Применение | DC motor control, AC motor soft starters, Temperature control, Professional light dimming |
| Ток удержания | I h tj25: 150...250 mA |
| Ток утечки | I dd rd tj130: 20 mA |
| Switching times | T q: 200 µs; T gd: 1 µs; T gr: 2 µs |
| Latching current | I l tj25: 300...600 mA |
| Темп. диапазон | Storage: -40...125 °C; Junction: -40...130 °C |
| Тепловое сопротивление | Rth cs per chip: 0.22 K/W; Rth cs per module: 0.11 K/W; Rth jc rec120 per chip: 0.21 K/W; Rth jc sin180 per chip: 0.2 K/W; Rth jc rec120 per module: 0.105 K/W; Rth jc sin180 per module: 0.1 K/W; Rth jc continuous dc per chip: 0.19 K/W; Rth jc continuous dc per module: 0.095 K/W |
| Gate characteristics | I gt tj25: 100 mA; V gt tj25: 2.5 V; I gd tj130: 4 mA; V gd tj130: 0.25 V |
| On state characteristics | R t tj130: 2.80...3.35 mΩ; V tto tj130: 0.8...0.9 V; V t tj25 it300: 1.6...1.75 V |
