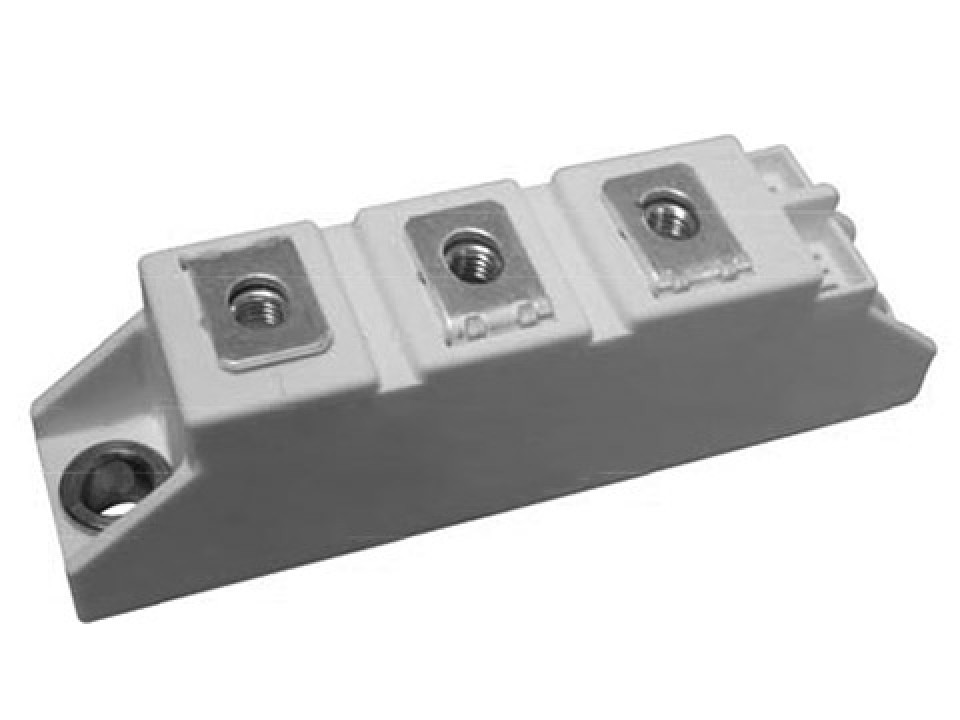

SKKD100/16E (MD100C16D1), 100A, 1600В диодный модуль YANGJIE (арт. 281550)
У поставщика
ПроизводительYangjie
КатегорияДиодные модули
У поставщиков
220 шт.
Норм. уп.: 10
Цены поставщиков
Склад 29
В наличии:220 шт.
Срок поставки: до 10 дн.
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 274,55 |
Описание
Диодный модуль YANGJIE SKKD100/16E (MD100C16D1) рассчитан на номинальный ток 100 А и обратное напряжение 1600 В. Выполнен в изолированном корпусе, предназначен для выпрямления переменного тока в мощных источниках питания и преобразователях частоты. Обеспечивает надежную работу в цепях электроприводов и сварочного оборудования.
Технические характеристики
| I²t | 80000 A^2s |
| Ird | 5mA max at 150°C |
| Tvj | -40 to +150°C |
| Vfm | 1.35V max at 300A, 25°C |
| Ifav | 100A |
| Ifsm | 4000A |
| Tstg | -40 to +125°C |
| Тип | Glass Passivated Rectifier Diode Module |
| Vrmm | 1600V |
| Vrsm | 1700V |
| Visol | 3000V |
| Rth cs | 0.1 °C/W |
| Rth jc | 0.35 °C/W per diode |
| Вес | 100g |
| Тип | диодный модуль |
| Ток, А | 100 А |
| Корпус | D1 module with isolated metal baseplate |
| Особенности | Blocking voltage 800-1800V, Heat transfer through aluminum oxide DBC ceramic isolated metal baseplate, Glass passivated chip, UL recognized (file no. E360040) |
| Тип монтажа | Chassis mount (screw terminals) |
| Номинал I²t | 80000 A2s |
| Технология | Glass passivated chip, Al2O3 DBC ceramic isolated metal baseplate |
| Артикул | MD100C16D1 |
| Производитель | Yangjie |
| Монтаж | Выводной |
| Тип монтажа | THT (screw terminals) |
| Импульсный ток | 4000A |
| Тип компонента | Diode Module |
| UL признание | E360040 |
| Equivalent part | SKKD100/16E |
| Прямое напряжение | 1.20V typ, 1.35V max at 300A |
| Heatsink torque | 5 Nm (M6) |
| Terminal torque | 3 Nm (M5) |
| Напр. изоляции | 3000V AC RMS 1min |
| Напряжение, В | 1600 В |
| Alternative part number | SKKD100/16E |
| Средний прямой ток | 100A |
| Обратный ток утечки | 5 mA at 150°C |
| Mounting torque heatsink | 5 ±15% Nm (M6) |
| Mounting torque terminal | 3 ±15% Nm (M5) |
| Диап. темп. хр. | -40 to +125°C |
| Диапазон темп. перехода | -40 to +150°C |
| Max repetitive reverse voltage | 1600V |
| Thermal resistance case heatsink | 0.1 °C/W |
| Тепловое сопр. переход-корпус | 0.35 °C/W |
| Неповторяющееся импульсное обратное напряжение | 1700V |
