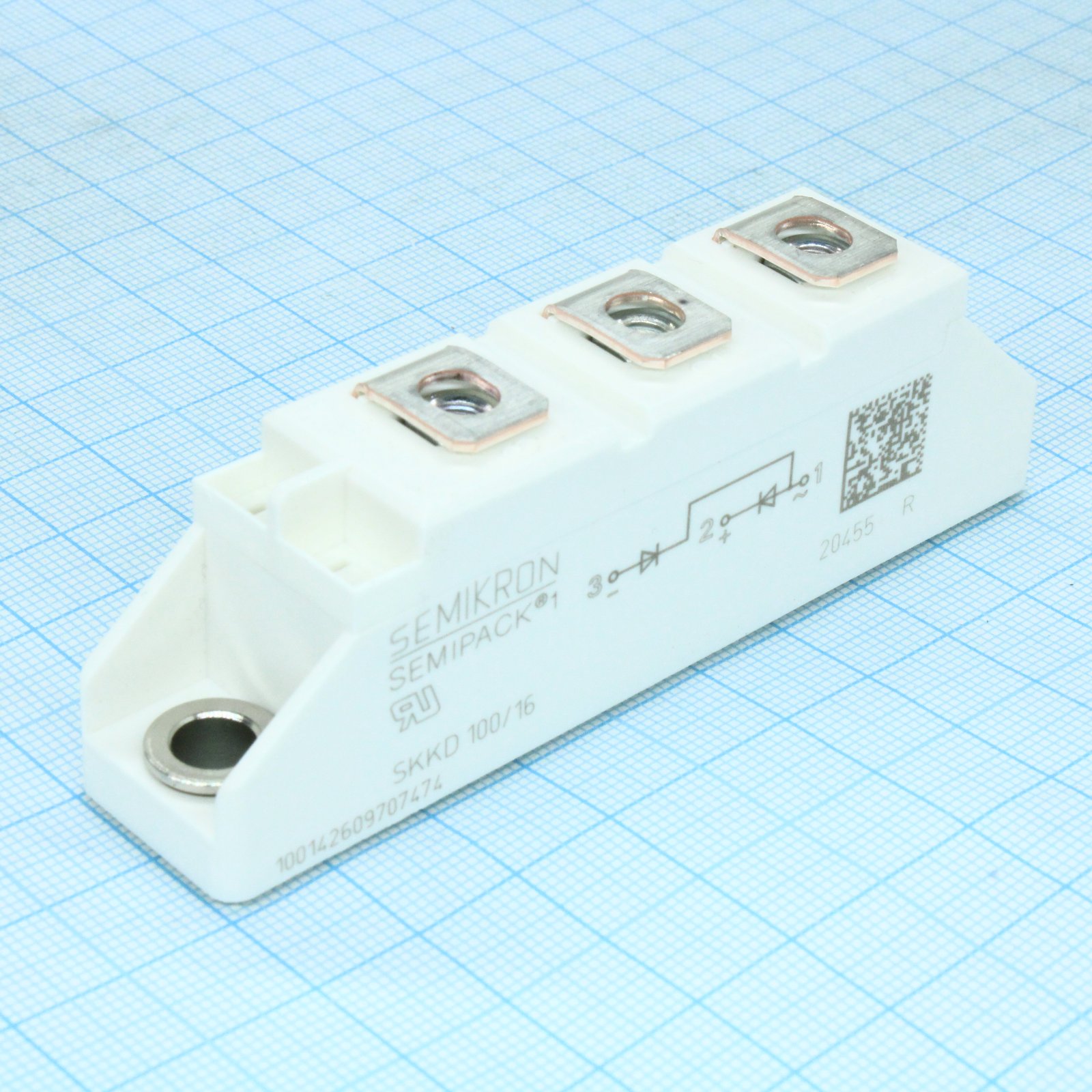

Диодный модуль 1600В 100А SKKD100/16
У поставщика
ПроизводительSemikron
У поставщиков
90 шт.
Норм. уп.: 12
Цены поставщиков
Склад 13
В наличии:90 шт
Срок поставки: до недели
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 252,55 |
| от 2 | 3 128,40 |
| от 4 | 3 029,87 |
| от 7 | 2 943,21 |
| от 12 | 2 884,60 |
Описание
Диодный модуль SKKD100/16 от Semikron рассчитан на напряжение 1600 В и ток 100 А. Компонент выполнен в прочном корпусе SEMIPACK® 1 Case A10. Применяется в промышленной автоматике и силовых выпрямительных установках.
Технические характеристики
| I²t | 20000A2s |
| R t | 2.4mOhm |
| V f | 1.55V |
| RoHS | Соответствует |
| V to | 0.85V |
| I dsm | 20mA |
| Ток I_FSM | 2000A |
| I rrm | 20mA |
| T stg | -40C to 150C |
| VRRM | 1600V |
| C isol | 50pF |
| I favm | 100A |
| Серия | SKKD 100 |
| V isol | 3000V |
| Вес | 100g |
| Схема | Single |
| Охлаждение | Heatsink |
| Корпус | SEMIPACK® 1 Case A10 |
| R th ch | 0.1K/W |
| R th ja | 0.5K/W |
| R th jc | 0.5K/W |
| I2t 10ms | 20000A2s |
| Тип монтажа | THT |
| Стандарт | IEC 60747-2 |
| T vj max | 150C |
| T vj min | -40C |
| Сертификаты | UL |
| Частота | 50Hz |
| Значение I²t | 20000A2s |
| V rrm min | 1600V |
| Размеры | SEMIPACK 1 |
| Тип диода | Rectifier Diode |
| I fsm 10ms | 2000A |
| Применение | Rectifier, DC Motor, Power Supply, Battery Charger |
| Ёмкость | 50pF |
| Описание | Rectifier Diode Module |
| Тип модуля | SEMIPACK 1 |
| Артикул | SKKD100/16 |
| Rms current | 100A |
| Пиковый ток | 2000A |
| Момент затяжки винта | 2.5Nm |
| Конфигурация | Single Diode |
| Макс. частота | 50Hz |
| R th ch total | 0.05K/W |
| R th ja total | 0.25K/W |
| R th jc total | 0.25K/W |
| Тип клеммы | M5 |
| V f condition | IF=300A, Tvj=25C |
| Ном. ток | 100A |
| Screw terminal | M5 |
| Ном. напряжение | 1600V |
| Average current | 100A |
| Прямое напряжение | 1.55V |
| I dsm condition | VDRM, Tvj=150C |
| I rrm condition | VRRM, Tvj=150C |
| Ток утечки | 20mA |
| Момент затяжки | 2.5Nm |
| Обратный ток | 20mA |
| C isol condition | 1MHz, 1V |
| Slope resistance | 2.4mOhm |
| V isol condition | 1min, 50Hz |
| Путь утечки | 10mm |
| Напр. изоляции | 3000V |
| Рассеиваемая мощность | 200W |
| R th ch per diode | 0.1K/W |
| R th ja per diode | 0.5K/W |
| R th jc per diode | 0.5K/W |
| Thermal impedance | 0.5K/W |
| Threshold voltage | 0.85V |
| Воздушный зазор | 10mm |
| Напр. изоляции | 3000V |
| Тепловое сопротивление | 0.5K/W |
| Темп. хранения | -40C to 150C |
| Темп. перехода | -40C to 150C |
| Имп. ток прямо | 2000A |
| Емк. изоляции | 50pF |
| Раб. температура | -40C to 150C |
| Screw torque mounting | 2.5Nm |
| Screw torque terminal | 2.5Nm |
| Тип упаковки | Paper Box |
| Power dissipation condition | Tc=85C |
| Описание (англ.) | Diode 1.6KV 100A 3-Pin Case A-10 |
