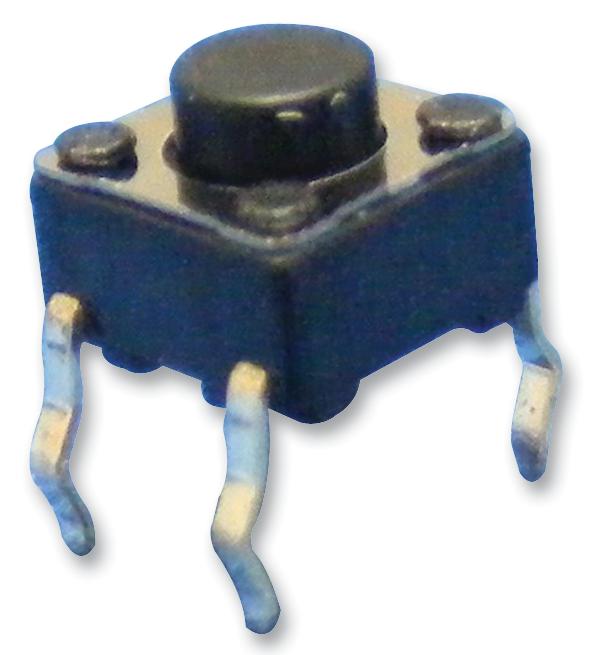

Кнопка тактильная 6Х6мм, вертикальная, чёрная h=1.5мм 0.98N 0.05A 12В 1000000 циклов монтаж в отверстие
У поставщика
ПроизводительALPS
У поставщиков
113 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:113 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 78 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,95 |
| от 230 | 7,77 |
| от 460 | 6,79 |
| от 1 000 | 6,03 |
| от 2 000 | 5,51 |
Описание
Тактильная кнопка ALPS размером 6х6 мм с высотой кнопки 1.5 мм. Коммутирует ток до 0.05 А при напряжении 12 В, усилие нажатия 0.98 Н. Рассчитана на 1 миллион циклов срабатывания, монтируется в отверстия на плате. Применяется в пультах управления, бытовой технике и промышленной автоматике.
Технические характеристики
| Ход | 0.25 +0.2/-0.1 mm |
| Circuit | SPST-NO |
| Outline | 6.00mm x 6.00mm |
| Тип монтажа | Выводной |
| On bounce | 5 ms Max |
| Размеры | 6x6mm, h=1.5mm |
| Off bounce | 5 ms Max |
| Номер продукта | SKHHAKA010 |
| Применение | TACT switches which have no keytop |
| Описание | TACT switch, no keytop, vertical, black, h=1.5mm |
| Document no | KHH-701 |
| Ток, А | 0,05 |
| Напряжение, В | 12 |
| Min current | 10 uA |
| Min voltage | 1 V DC |
| Shock count | 3 times per direction |
| Illumination | Non-Illuminated |
| Return force | 0.10 N Min |
| Actuator Type | стандартный |
| Mounting Type | Through Hole |
| Stem strength | 29.4 N |
| Stop strength | 29.4 N |
| Test humidity | 25 to 85 %RH |
| Испытательное напряжение | 250 V AC (50-60 Hz) |
| Actuating type | Tactile feedback |
| Operating Force | 100gf |
| Switch Function | Off-Mom |
| Теплостойкость | 90 +/- 2 C |
| Рабочее усилие | 0.98 +/- 0.49 N |
| Shock directions | 6 directions |
| Test temperature | 5 to 35 C |
| Travel test load | 1.96 N |
| Описание | SWITCH TACTILE SPST-NO 0.05A 12V |
| Termination Style | PC Pin |
| Shock acting time | 11 msec |
| Test air pressure | 86 to 106 kPa |
| Сопр. контакта | 100 mOhm Max |
| Reference humidity | 60 to 70 %RH |
| Ударное ускорение | 784 m/s2 |
| Vibration duration | 2 h each (6 h total) |
| Расположение контактов | 1 pole 1 throw |
| Operating life load | resistive |
| Operating life rate | 2 to 3 operations per s |
| Амплитуда вибрации | 1.5 mm |
| Actuator Orientation | Top Actuated |
| Operating Temperature | -40°C ~ 90°C |
| Сопр. изоляции | 100 MOhm Min |
| Operating life cycles | 1000000 cycles |
| Reference temperature | 20 +/- 2 C |
| Temperature cycle low | -40 C |
| Vibration sweep ratio | 10-55-10 Hz approx. 1 min |
| Operating life current | 5 mA |
| Operating life voltage | 5 V DC |
| Stop strength duration | 60 s |
| Temperature cycle high | +90 C |
| Voltage proof duration | 1 min |
| Temperature cycle count | 5 cycles |
| Тип упаковки | Bulk (россыпь) |
| Contact Rating @ Voltage | 0.05A @ 12VDC |
| Heat resistance duration | 96 h |
| Low temperature duration | 96 h |
| Operating life on bounce | 10 ms Max |
| Operating life depression | 1.47 N |
| Operating life off bounce | 10 ms Max |
| Диап. темп. хр. | -40 to +90 C |
| Диапазон частот вибрации | 10 to 55 Hz |
| Low temperature resistance | -40 +/- 2 C |
| Диап. раб. темп. | -40 to +90 C |
| Contact resistance test load | 1.96 N |
| Moisture resistance duration | 96 h |
| Moisture resistance humidity | 90 to 95 %RH |
| Описание (англ.) | Switch Tactile N.O. SPST Round Button PC Pins 0.05A 12VDC 0.98N Thru-Hole Bulk |
| Contact resistance test current | 10 mA |
| Contact resistance test voltage | 5 V DC |
| Moisture resistance temperature | 60 +/- 2 C |
| Actuator Height off PCB, Vertical | 5.00mm |
| Contact resistance test frequency | 1 kHz |
| Operating life contact resistance | 200 mOhm Max |
| Исп. напр. изоляции | 100 V DC |
| Insulation resistance test duration | 1 min |
| Operating life insulation resistance | 10 MOhm Min |
| Operating life operating force change | -30 to +30 % of initial force |
| Moisture resistance contact resistance | 200 mOhm Max |
| Moisture resistance insulation resistance | 10 MOhm Min |
