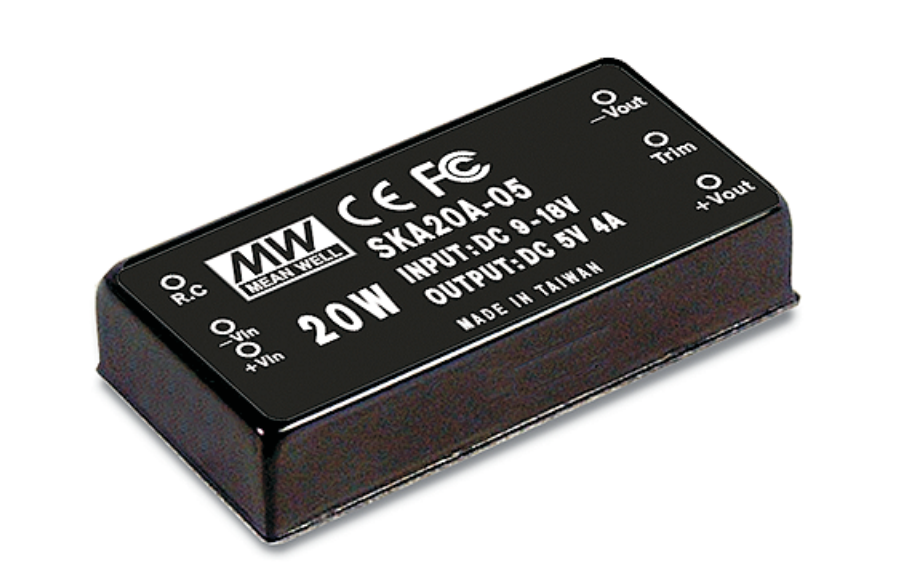

Источник питания SKA20B-05
У поставщика
У поставщиков
154 шт.
Норм. уп.: 10
Цены поставщиков
Склад 16
В наличии:99 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 770,28 |
Склад 13
В наличии:30 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 343,67 |
| от 2 | 2 321,51 |
| от 3 | 2 294,31 |
| от 4 | 2 259,09 |
| от 6 | 2 209,48 |
Склад 39
В наличии:25 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 831,09 |
| от 3 | 1 784,92 |
| от 4 | 1 760,98 |
| от 7 | 1 741,54 |
| от 12 | 1 718,28 |
Описание
DC-DC преобразователь MEAN WELL SKA20B-05 мощностью 20 Вт выдает стабильные 5 В при токе до 4 А. Устройство имеет входное напряжение 18–36 В, гальваническую развязку 1.5 кВ и защиту от пыли и влаги по стандарту IP67. Применяется в промышленной автоматике, телекоммуникациях и системах наружного питания.
Технические характеристики
| Степень защиты (IP) | IP67 |
| Тип | DC/DC |
| MTBF | 700Khrs min. MIL-HDBK-217F(25°C) |
| Примечание | All parameters specified at normal input, rated load, 25°C 70% RH ambient. Ripple & noise measured at 20MHz using 12" twisted pair terminated with 0.1uF & 47uF capacitor. Line regulation measured from low line to high line at rated load. Load regulation measured from 10% to 100% rated load. Prevent converter from operating in overload or short circuit for more than 30 seconds. |
| RoHS | Соответствует |
| Мощность, Вт | 20 |
| Ширина | 25.4 |
| Высота | 11.176 |
| Изоляция | 1500 V |
| Длина | 50.8 |
| Вес | 31.2g |
| Выходной ток, А | 4 |
| Корпус | 2x1'' |
| Выходное напряжение, В | 5 |
| Монтаж (доп.) | Surface Mount |
| Тип монтажа | Выводной |
| Вибрация | 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X,Y,Z axes |
| Напряжение DC | 5V |
| Размеры | 50.8 x 25.4 x 11.2 mm |
| Каналов | 1 |
| Вых. ток | 4 |
| Выходное напряжение, В | 5 |
| Ном. мощность | 20W |
| ЭМС излучение | Compliance to EN55022 ClassA, FCC part 15 ClassA |
| Помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8, light industry level, criteriaA |
| Вх. фильтр | Pi network |
| Кривая снижения мощности | Refer to datasheet |
| Тип. КПД | 88% |
| Вх. напряжение DC, В | 18 |
| Вх. напряжение DC 2, В | 36 |
| Дистанционное управление | Power ON: R.C ~ -Vin > 2.5VDC or open circuit; Power OFF: R.C ~ -Vin < 0.5VDC or short |
| Рег. линии | 0.2% |
| Рег. нагрузки | 0.5% |
| Ток х.х. | 55mA |
| Protection fuse | Fuse recommended |
| Макс. пульс. шум | 50mVp-p |
| Точность напряжения | 2.0% |
| Рабочая влажность | 20% ~ 90% RH non-condensing |
| Full load current | 1910mA |
| Напр. изоляции | 1.5KVDC |
| Конфиг. выводов | 1: +Vin; 2: -Vin; 3: +Vout; 4: Trim; 5: -Vout; 6: R.C |
| Выдерживаемое напр. | I/P-O/P: 1.5KVDC |
| Input over voltage | >40 ~ 43VDC |
| External trim range | -20 ~ +10% |
| Диап. вх. напр. | 18 ~ 36VDC |
| Частота перекл. | 300kHz typ. |
| Раб. температура | -40 ~ +85°C |
| Сопр. изоляции | 100M Ohms / 500VDC / 25°C / 70% RH |
| Раб. температура | -40~+85°C |
| Защита от перегрузки по току | 110% ~ 180% rated output power, hiccup mode, auto recovery |
| Темп. коэф. | 0.03% / °C (0 ~ 50°C) |
| Защита от КЗ | Hiccup mode, auto recovery |
| Температура и влажность хранения | -55 ~ +125°C, 10 ~ 95% RH |
| External capacitance load max | 1000uF |
| Защита от перенапряжения выхода | Shut down o/p voltage, auto recovery |
| Гальваническая развязка | 1500 V |
| Каналы | 1 |
| Макс. входное напряжение DC, В | 36 |
| Мин. входное напряжение DC, В | 18 |
| Степень IP | IP67 |
