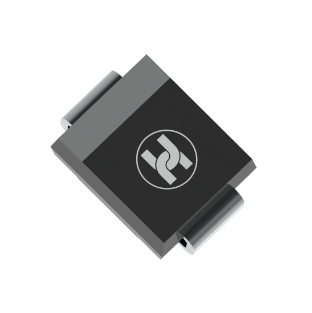

Диод Шоттки SK86
У поставщика
У поставщиков
3 865 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 865 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 54 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,20 |
| от 52 | 12,48 |
| от 104 | 11,58 |
| от 207 | 10,56 |
| от 414 | 9,64 |
Описание
Диод Шоттки SK86 от HOTTECH — высокочастотный выпрямительный компонент с малым прямым падением напряжения. Предназначен для быстрого переключения в импульсных источниках питания, преобразователях и цепях защиты от обратной полярности. Отличается низким обратным током утечки и высокой надежностью в компактном корпусе для поверхностного монтажа.
Технические характеристики
| Серия | SK12~SK110(SS12~SS110) |
| Вес | 0.065g |
| Корпус | SMC (DO-214AB) |
| Тип монтажа | SMD |
| Материал корпуса | Molded Plastic, UL 94V-0 |
| Размеры мм | A: 2.20 to 2.80; B: 1.30 to 1.70; C: 4.70 to 5.30; D: 1.70 to 2.55; E: 0.90 to 1.50; F: 0.90 to 1.50 |
| Лента и катушка | Reel dimensions mm: D: Ø178; G: R78; H: R25.60; I: R6.50; D1: 54.40; D2: 13.00; W1: 12.40; W2: 17.60; Carrier tape dimensions mm: A: 2.89; B: 5.35; C: 2.68; E: 1.75; F: 5.50; P: 4.00; W: 12.00; D: Ø1.50; P0: 4.00; P1: 2.00 |
| Тип компонента | Schottky Barrier Diode |
| Размеры в дюймах | A: 0.086 to 0.110; B: 0.051 to 0.067; C: 0.185 to 0.209; D: 0.067 to 0.100; E: 0.035 to 0.059; F: 0.035 to 0.059 |
| Макс. RMS напряжение | 14V to 70V |
| Примечание | Шоттки 60В 8А |
| Voltage rate of change | 10000V/µs |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -65°C to +150°C |
| Имп. прямой ток | 30A (8.3ms single half sine-wave) |
| Макс. DC блокирующее напряжение | 20V to 100V |
| Описание (англ.) | SCHOTTKY BARRIER DIODE 60V 8A 0.7V(If8A) SMC |
| Maximum dc reverse current at 25C | 0.5mA |
| Maximum dc reverse current at 100C | 5mA |
| Диапазон темп. перехода | -65°C to +150°C |
| Maximum instantaneous forward voltage | 0.55V to 0.85V at 1.0A |
| Термосопротивление переход-среда | 88°C/W |
| Макс. повторяющееся импульсное обратное напряжение | 20V to 100V |
| Maximum average forward rectified current | 1A |
