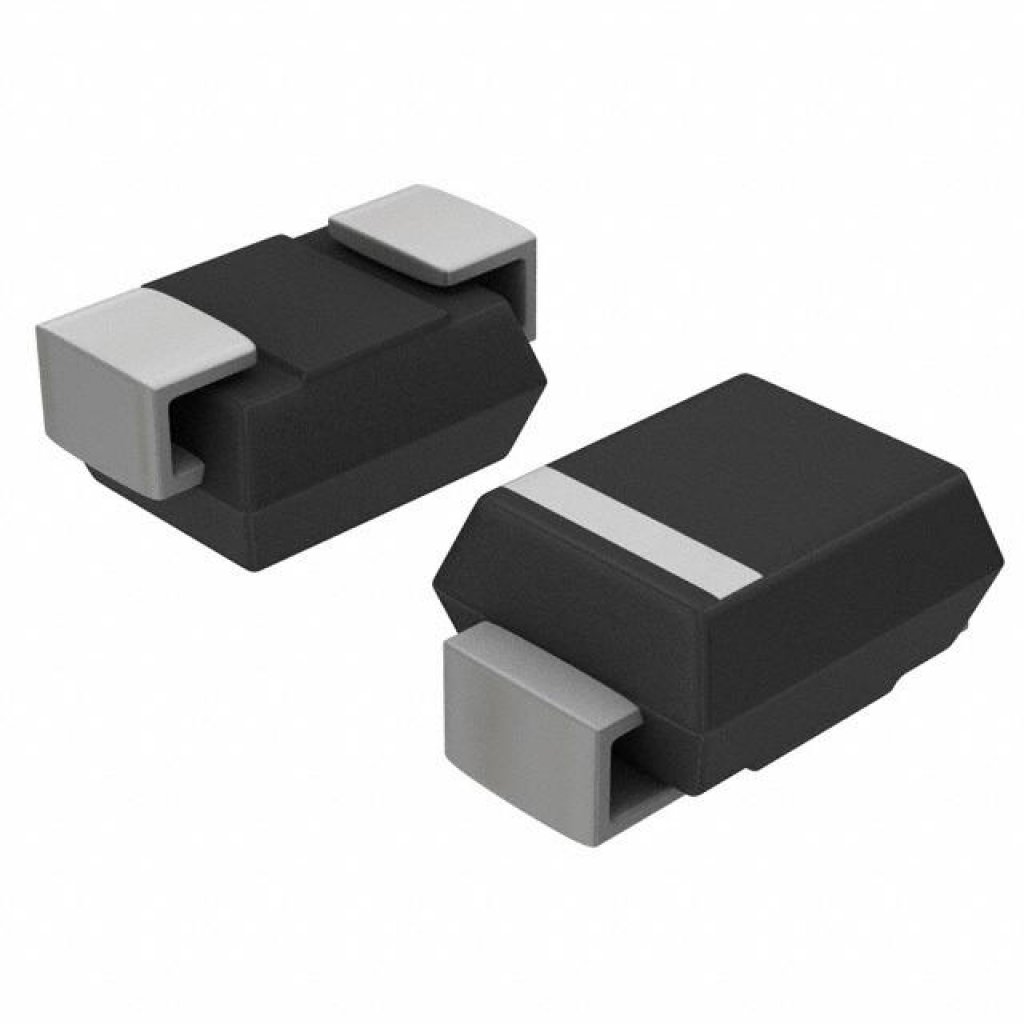

Диод Шоттки 100В 5А SK510
У поставщика
ПроизводительDIOTEC
У поставщиков
1 068 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт40,10 ₽
Сумма721,80 ₽
+ доплата 490,00 ₽
В наличии1 068 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 18 штюрлицам и ИП
от 53 — 36,66 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 721,80 ₽. До заказа без доплаты не хватает 16 578,20 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
18 шт · Склад 13 · 721,80 ₽
Описание
Диод Шоттки SK510 от DIOTEC — выпрямитель с барьером Шоттки на 5 А и 100 В. Выполнен в компактном корпусе SMB для поверхностного монтажа. Подходит для высокочастотных блоков питания и защиты цепей в промышленной и бытовой электронике.
Технические характеристики
| Elv | Соответствует |
| MSL | 1 |
| RoHS | Соответствует |
| Тип | SK510 |
| Weee | Соответствует |
| Класс | Commercial |
| Reach | Соответствует |
| Серия | SK52 ... SK515 |
| Вес | approx. 0.1g |
| Корпус | SMB |
| Тип монтажа | SMD |
| Упаковка | Taped and reeled 3000 / 13" |
| Размеры | 2.0 ±2.2, 3.0 ±7.3, 1.0 ±1.2, 5.4 ±0.5, 0.15, 4.6 ±0.5 mm |
| Описание | SMD Schottky Barrier Rectifier Diode |
| Материал корпуса | UL 94V-0 |
| Прямое напряжение | < 0.83V |
| Conflict minerals | Соответствует |
| Номинал плавкой вставки | 50 A²s |
| Условия пайки | 260°C/10s |
| Напряжение блокировки DC | 100V |
| Ток утечки 25°C | < 200µA |
| Темп. хранения | -50...+150°C |
| Емкость перехода | typ. 200pF |
| Ток утечки при 100 °C | < 20mA |
| Примечание | Шоттки 100В 5А |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Прямое напряжение | @ I_F = 5A, T_j = 25°C |
| Условия измерения тока утечки | V_R = V_RRM |
| Пиковое обратное импульсное напряжение | 100V |
| Макс. средний прямой ток | 5A |
| Описание (англ.) | Diode, 5A, 100V, Schottky Barrier Rectifier |
| Условия измерения ёмкости перехода | @ V_R = 4V |
| Рабочая температура перехода | -50...+150°C |
| Peak forward surge current 50hz | 100A |
| Peak forward surge current 60hz | 110A |
| Повторяющийся пиковый прямой ток | 20A |
| Повторяющееся импульсное обратное напряжение | 100V |
| Тепловое сопротивление переход-среда | 45 K/W |
| Тепловое сопротивление переход-вывод | 15 K/W |
| Макс. средний прямой ток, условия | T_T = 100°C |
| Условие повторяющегося пикового прямого тока | f > 15 Hz, T_T = 100°C |
