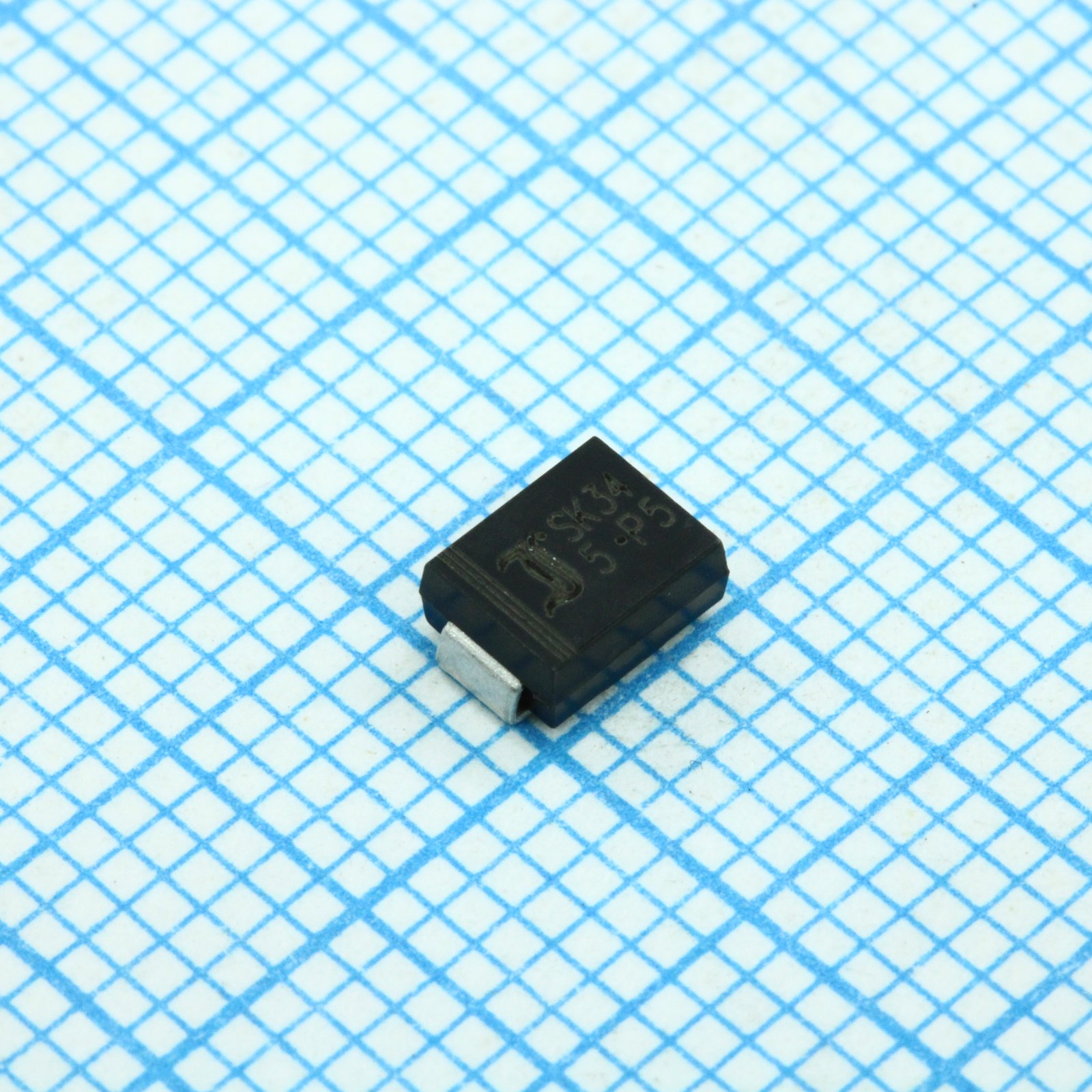

Диод Шоттки 30В 3A SMB SK34SMB
У поставщика
У поставщиков
44 028 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт5,38 ₽
Сумма500,34 ₽
В наличии41 485 шт
от 93 штюрлицам и ИП
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии2 543 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 136 штюрлицам и ИП
продаётся от 136 штпри 136 — 4,59 ₽
93 шт · Склад 39 · 500,34 ₽
Описание
Диод Шоттки SK34SMB от DIOTEC — компактный выпрямительный компонент. Он рассчитан на обратное напряжение до 30 В и прямой ток до 3 А, выпускается в корпусе DO-214AA (SMB). Применяется в импульсных источниках питания, защите от обратной полярности и DC/DC-преобразователях.
Технические характеристики
| MSL | 1 |
| RoHS | Compliant (exempt. 7a) |
| Класс | Commercial / industrial |
| Серия | SK32SMB ... SK320SMB |
| Вес | approx. 0.1g |
| Код ТН ВЭД | 85411000 |
| Корпус | DO-214AA |
| Тип монтажа | SMD |
| Упаковка | Taped and reeled 3000 / 13" |
| Описание | SMD Schottky Barrier Rectifier Diode |
| Артикул | SK34SMB |
| Материал корпуса | UL 94V-0 |
| Suffix options | -Q: AEC-Q101 compliant, -AQ: in AEC-Q101 qualification |
| Прямое напряжение | < 0.55V |
| Условия пайки | 260°C/10s |
| Напряжение блокировки DC | 40V |
| Ток утечки 25°C | < 100µA |
| Темп. хранения | -50...+150°C |
| Емкость перехода | typ. 200pF |
| Ток утечки при 100 °C | < 10mA |
| Примечание | Шоттки 30В 3А |
| Номинал для плавкого предохранителя, I²t | 32 A²s |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Прямое напряжение | @ IF = 3A, Tj = 25°C |
| Условия измерения тока утечки | VR = VRRM |
| Пиковое обратное импульсное напряжение | 40V |
| Описание (англ.) | SCHOTTKY-DIODE 3A 30V SMB |
| Условия измерения ёмкости перехода | @ VR = 4V |
| Рабочая температура перехода | -50...+150°C |
| Peak forward surge current 50hz | 80A |
| Peak forward surge current 60hz | 90A |
| Повторяющийся пиковый прямой ток | 20A |
| Повторяющееся импульсное обратное напряжение | 40V |
| Макс. средний прямой ток, условия | T = 100°C |
| Макс. средний выпрямленный прямой ток | 3A |
| Термосопротивление переход-среда | 70 K/W |
| Тепловое сопротивление переход-вывод | 30 K/W |
| Условие повторяющегося пикового прямого тока | f > 15 Hz, T = 100°C |
