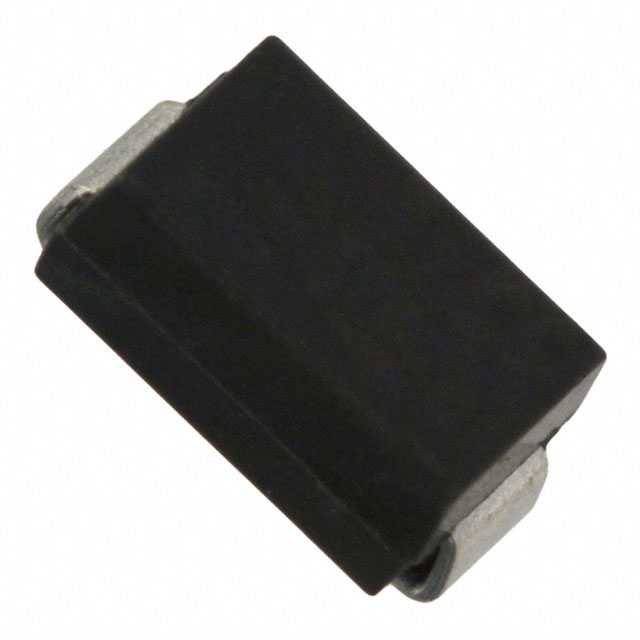

Диод Шоттки SK14
У поставщика
У поставщиков
11 258 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:11 254 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 120 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,77 |
| от 566 | 4,96 |
| от 1 132 | 4,30 |
| от 2 264 | 3,78 |
| от 5 000 | 3,46 |
Склад 39
В наличии:4 шт.
Срок поставки: до недели
Норм. уп.: 7500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,07 |
Описание
Диод Шоттки SK14 от DIOTEC — это высокочастотный выпрямительный компонент. Устройство рассчитано на прямой ток до 1 А и обратное напряжение 40 В, выпускается в корпусе DO-41. Применяется в импульсных источниках питания и цепях защиты от обратной полярности.
Технические характеристики
| Тип | Schottky Barrier Rectifier |
| Корпус | SMA (DO-214AC) |
| Тип монтажа | SMD |
| Полярность | color band denotes cathode end |
| Клеммы | solderable per MIL-STD-750, Method 2026 |
| Артикул | SK14 |
| Макс. среднекв. напряжение | 28V |
| Положение монтажа | any |
| Forward voltage at 1a | 0.55V |
| Макс. DC блокирующее напряжение | 40V |
| Диап. темп. хр. | -65 to +150°C |
| Flammability classification | 94V-0 |
| Max dc reverse current at 25c | 0.5mA |
| Capacitive load current derate | 20% |
| Max dc reverse current at 100c | 20mA |
| Импульсный прямой ток | 40A |
| Макс. импульсное обратное напряжение | 40V |
| Диапазон темп. перехода | -65 to +125°C |
| Max average forward rectified current | 1A |
| Термосопротивление переход-среда | 88°C/W |
| Typical junction capacitance at 4v 1mhz | 110pF |
