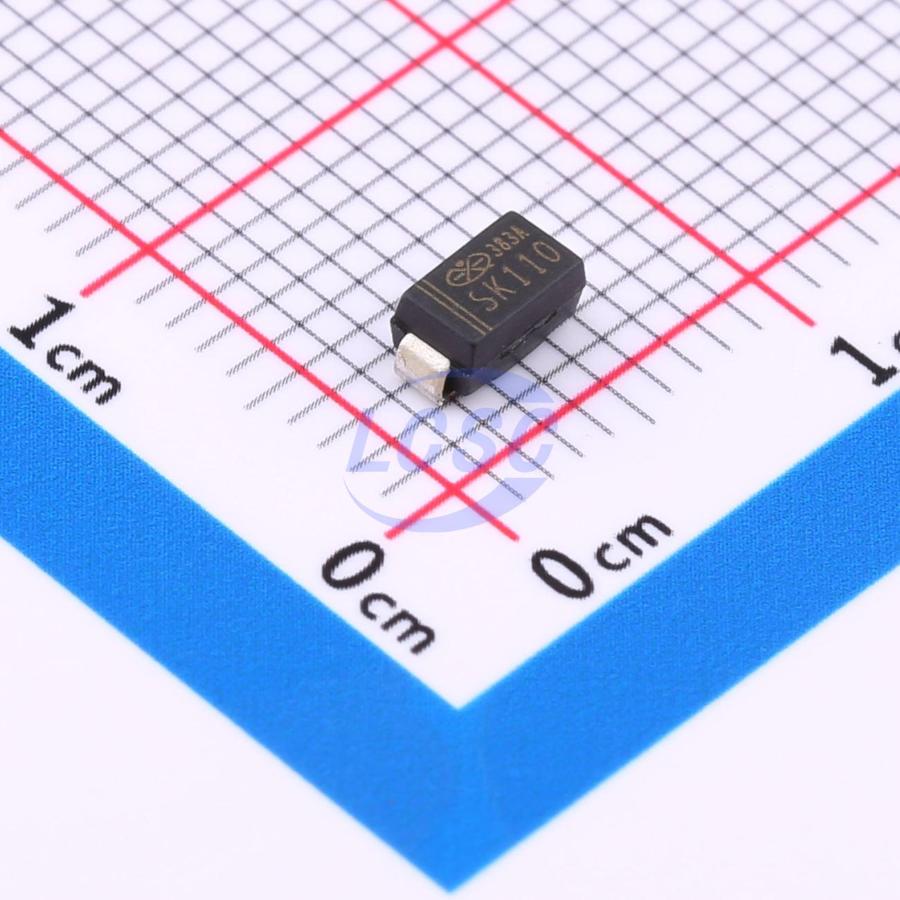

Диод Шоттки 100В 1A автомобильного применения 2-Pin SMA лента на катушке
У поставщика
У поставщиков
27 877 шт.
Норм. уп.: 7500
Цены поставщиков
Склад 39
В наличии:23 898 шт.
Срок поставки: до недели
Норм. уп.: 7500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,40 |
Склад 13
В наличии:3 979 шт
Срок поставки: до недели
Норм. уп.: 7500
Минимальная партия: 158 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,37 |
| от 244 | 3,91 |
| от 488 | 3,48 |
| от 975 | 3,14 |
| от 1 949 | 2,90 |
Описание
Диод Шоттки от DIOTEC на 100 В и 1 А в компактном корпусе DO-214AC (SMA). Компонент отличается низким падением напряжения и быстрым переключением. Подходит для применения в автомобильной электронике и цепях защиты от обратной полярности.
Технические характеристики
| MSL | 1 |
| Вес | 0.07g |
| Корпус | DO-214AC |
| Особенности | Low forward voltage drop, RoHS compliant, REACH compliant, Conflict minerals compliant, AEC-Q101 compliant (suffix -Q), AEC-Q101 qualified (suffix -AQ) |
| Тип монтажа | SMD |
| Тип диода | Schottky Barrier Rectifier Diode |
| Номинал I²t | 4.5 A²s |
| Артикул | SK110 |
| Применение | Output rectification in DC/DC converters, Polarity protection, Free-wheeling diodes |
| Материал корпуса | UL 94V-0 |
| Количество в катушке | 7500 per 13" reel |
| Прямое напряжение | <0.85V @ 1A @ 25°C |
| Voltage blocking dc | 80V |
| Усл. пайки | 260°C/10s |
| Примечание | Шоттки 100В 1А |
| Ток утечки при 25°C | <200µA @ V_RRM @ 25°C |
| Средний прямой ток | 1A |
| Leakage current at 100c | <2.0mA @ V_RRM @ 100°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -50°C to +150°C |
| Диапазон темп. перехода | -50°C to +150°C |
| Voltage surge peak reverse | 100V |
| Тип. емкость перехода | See datasheet graph |
| Описание (англ.) | Diode Schottky 100V 1A Automotive 2-Pin SMA T/R |
| Peak forward surge current 50hz | 30A |
| Peak forward surge current 60hz | 33A |
| Typical forward characteristics | See datasheet graph |
| Повторяющееся пиковое обратное напряжение | 100V |
| Термосопротивление переход-среда | 70 K/W (on PCB with 25mm² copper pads) |
| Thermal resistance junction to terminal | 30 K/W |
