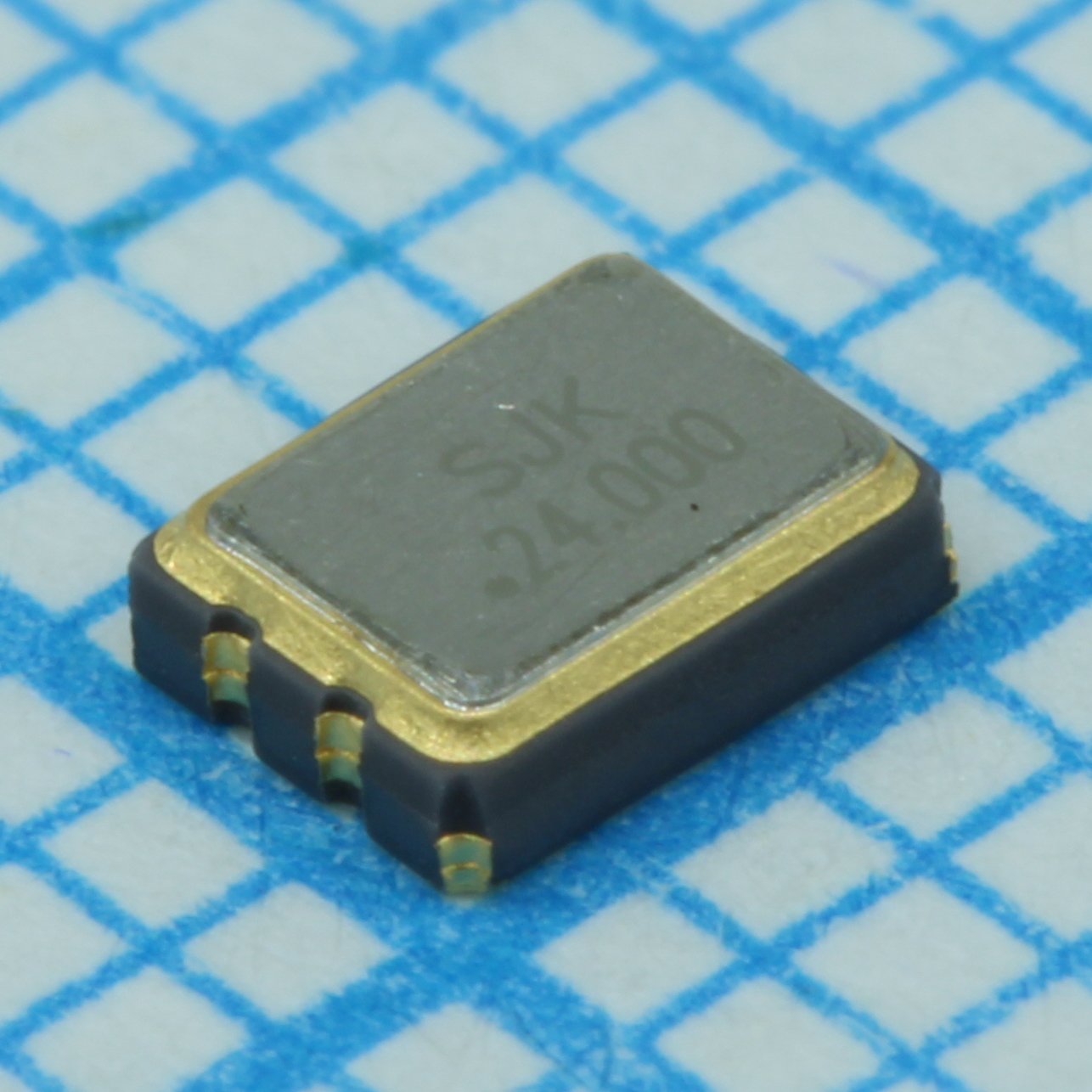

Резонатор кварцевый 24МГц SJK-3N-24.000-3.3-50-B
У поставщика
ПроизводительSJK
КатегорияГенераторы кварцевые
У поставщиков
3 915 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:3 502 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,48 |
Склад 13
В наличии:413 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,15 |
| от 41 | 28,28 |
| от 82 | 27,11 |
| от 163 | 25,58 |
| от 326 | 24,04 |
Описание
Кварцевый резонатор SJK на 24 МГц. Выполнен в компактном корпусе QSMD 3.2x2.5x1.0 мм, поставляется на ленте в катушке. Подходит для тактовой синхронизации в микроконтроллерах, бытовой электронике и портативных устройствах.
Технические характеристики
| Корпус | 3225 |
| Монтаж | SMD |
| Частота | 24,0 МГц |
| Тип | 3N SMD Crystal Oscillator |
| Без свинца | Да |
| Размеры | 3.2x2.5x1.0mm |
| Симметрия | 45~55% |
| Output load | 15pF |
| Тип выхода | CMOS |
| Voh vol min | 0.9VDD |
| Vol vol max | 0.1VDD |
| Aging at 25c | ±3ppm/year |
| Применение | Automotive, GPS, Bluetooth, PC, IoT, PDA, Peripherals, DVC |
| Макс. время спада | 5ns |
| Packing units | 3000pcs/reel |
| Макс. время нарастания | 5ns |
| Соотв. RoHS | Да |
| Напряжение питания | 1.8~3.3V |
| Диап. частот | 1~125MHz |
| Соединения выводов | 1: OE (Output Enable); 2: GND; 3: Output; 4: Vcc |
| Period jitter max | 40ps |
| Макс. время запуска | 5ms |
| Макс. ток питания | 15mA |
| Стабильность частоты | ±25ppm, ±30ppm |
| Темп. хранения | -55~+125°C |
| Раб. температура | -40~+85°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Phase jitter 12khz 20mhz max | 1ps |
