Документация

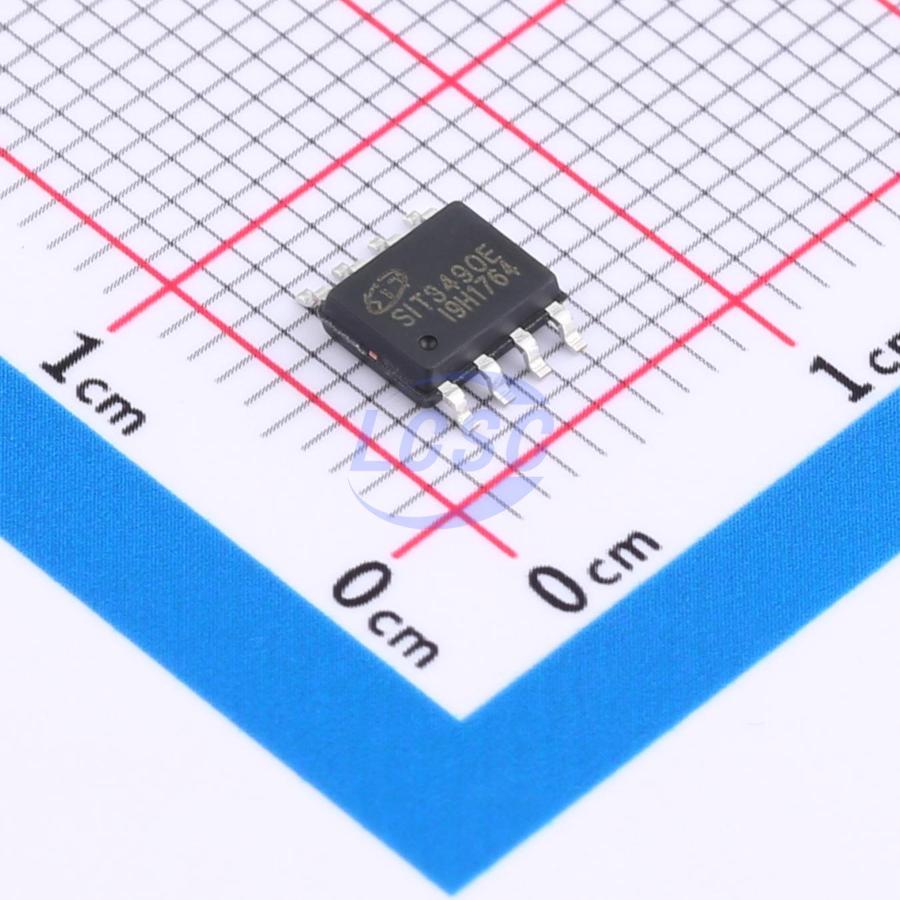

Интерфейс RS-485/RS-422 SOP-8 SIT3490EESA
У поставщика
ПроизводительSitcore
КатегорияМикросхемы
У поставщиков
715 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:715 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 38,94 |
| от 33 | 37,93 |
| от 66 | 36,55 |
| от 131 | 34,70 |
| от 262 | 32,74 |
Описание
Микросхема интерфейса RS-485/RS-422 от Sitcore в корпусе SOP-8. Работает в широком диапазоне напряжений и поддерживает надежную передачу данных на большие расстояния. Корпус SOIC8 подходит для поверхностного монтажа. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Кол-во выводов | 8 |
| Unit load | 1/8 |
| Ширина корпуса | 3.88mm |
| Шаг выводов | 1.27mm |
| Высота корпуса | 1.6mm |
| Длина корпуса | 4.9mm |
| Тип упаковки | SOP-8 |
| Корпус | SOIC8 |
| Макс. скорость передачи данных | 14Mbps |
| Тип монтажа | SMD |
| Напряжение питания | 3.0V to 5.5V |
| Driver skew time | 7ns to 10ns |
| Lead temperature | 300°C |
| Размеры упаковки | 4.9mm x 3.88mm x 1.6mm (typical) |
| Receiver skew time | 7ns to 10ns |
| Макс. ток питания | 400μA |
| Ток пит. тип. | 240μA |
| Logic input current | -2μA to 2μA |
| Logic input low max | 0.8V |
| Logic input high min | 2.0V |
| Driver rise fall time | 10ns to 25ns |
| Power dissipation sop8 | 400mW |
| Max transceivers on bus | 256 |
| Receiver output low max | 0.4V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Esd protection ab yz hbm | ±16kV |
| Esd protection other hbm | ±6kV |
| Receiver output high min | VCC-1.5V |
| Диапазон синфазного напряжения | -7V to 12V |
| Receiver input hysteresis | 10mV to 30mV |
| Receiver input resistance | 96kΩ |
| Диап. темп. хр. | -60°C to 150°C |
| Диап. раб. темп. | -40°C to 125°C |
| Receiver input voltage range | -8V to 13V |
| Описание (англ.) | SOP-8 RS-485/RS-422 ICs ROHS |
| Driver output voltage no load | 5V |
| Receiver input current at 12v max | 125μA |
| Receiver output three state current | ±1μA |
| Driver propagation delay high to low | 15ns to 35ns |
| Driver propagation delay low to high | 15ns to 35ns |
| Driver common mode output voltage typ | 3V |
| Driver common mode voltage change max | 0.2V |
| Receiver input current at minus7v max | -100μA |
| Receiver negative input threshold max | -200mV |
| Receiver positive input threshold min | 200mV |
| Receiver short circuit output current | ±7mA to ±95mA |
| Driver output voltage with load 50 ohm | VCC |
| Receiver propagation delay high to low | 20ns to 90ns |
| Receiver propagation delay low to high | 20ns to 90ns |
| Driver short circuit output current low | -250mA to -35mA |
| Driver short circuit output current high | 35mA to 250mA |
| Driver differential output voltage change max | 0.2V |
