Полудуплексный высокоскоростной приемопередатчик интерфейса RS-485/RS-422
У поставщика
ПроизводительSitcore
КатегорияМикросхемы
У поставщиков
2 174 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:2 174 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,24 |
| от 68 | 26,55 |
| от 136 | 24,35 |
| от 272 | 22,68 |
| от 544 | 21,42 |
Описание

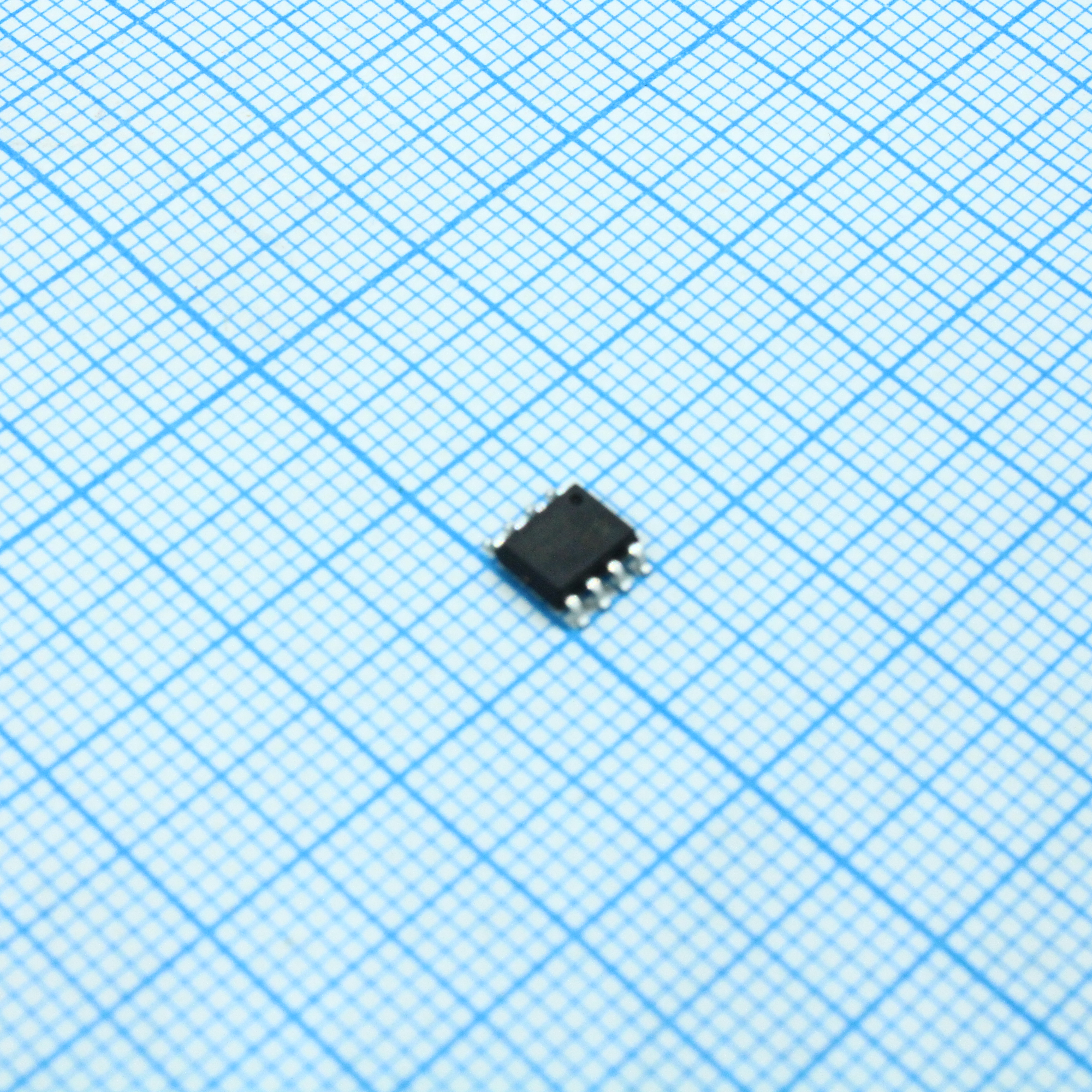

SIT3485ESA от Sitcore — это полудуплексный высокоскоростной приемопередатчик для интерфейсов RS-485 и RS-422. Микросхема выполнена в компактном корпусе SOIC-8 и поддерживает стандартные протоколы промышленной связи. Применяется в системах промышленной автоматики, сбора данных и управления оборудованием.
Технические характеристики
| Тип монтажа | SMD/THT |
| Скорость передачи данных | 12Mbps |
| Fail safe | Да |
| Кол-во выводов | 8 |
| Half duplex | Да |
| Корпус | SOIC8 |
| Типы корпусов | SOP8, MSOP8, DIP8 |
| Noise immunity | excellent |
| Number of nodes | 256 |
| Shutdown time min | 300ns |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 3.0V |
| Температура пайки | 300°C |
| Supply current active | 800uA |
| Ном. напряжение питания | 3.3V |
| Supply current shutdown | 10uA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Receiver enable time max | 50ns |
| Защита от КЗ | Да |
| Low current shutdown mode | Да |
| Receiver disable time max | 45ns |
| Receiver input hysteresis | 30mV |
| Receiver input resistance | 96kΩ |
| Диап. темп. хр. | -60°C to 150°C |
| Thermal shutdown threshold | 140°C |
| Макс. напряжение питания | +7V |
| Диап. раб. темп. | -40°C to 85°C |
| Гистерезис тепловой защиты | 20°C |
| Thermal shutdown protection | Да |
| Driver propagation delay typ | 35ns |
| Описание (англ.) | 1/1 Transceiver Half RS422, RS485 SOP-8 |
| Absolute max re de di voltage | -0.3V to +7V |
| Driver output enable time max | 90ns |
| Driver output disable time max | 80ns |
| Receiver propagation delay typ | 150ns |
| Receiver output low voltage max | 0.4V |
| Receiver output high voltage min | 1.8V |
| Continuous power dissipation dip8 | 700mW |
| Continuous power dissipation sop8 | 470mW |
| Absolute max driver output voltage | -7V to 13V |
| Continuous power dissipation msop8 | 830mW |
| Absolute max receiver output voltage | -0.3V to +7V |
| Driver common mode output voltage typ | 3V |
| Receiver input threshold negative max | -200mV |
| Receiver input threshold positive min | +200mV |
| Receiver output short circuit current | 60mA |
| Driver differential output voltage min | 1.5V |
| Driver differential output voltage typ | 3.3V |
| Driver short circuit output current max | 250mA |
| Integrated transient voltage suppression | Да |
