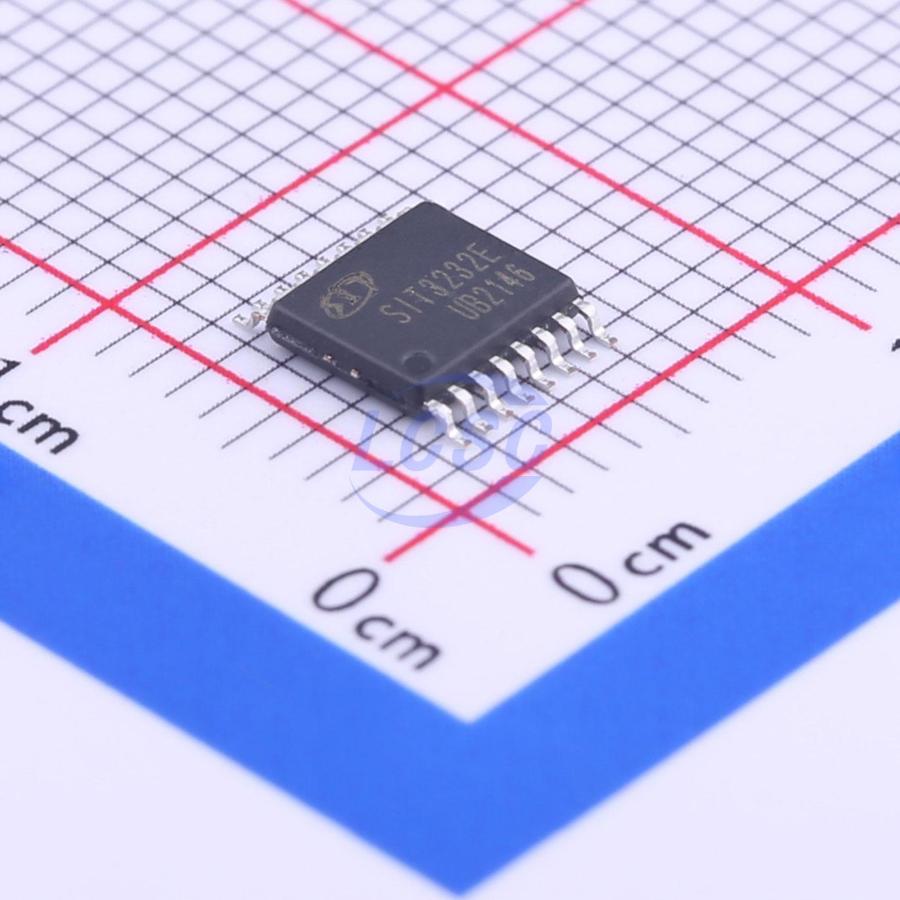

Трансивер RS232 120кБ /с 3В...5.5В 1/1 TSSOP-16
У поставщика
ПроизводительSitcore
КатегорияИнтерфейсы RS-232
У поставщиков
632 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:632 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,44 |
| от 31 | 22,53 |
| от 61 | 21,31 |
| от 122 | 19,71 |
| от 243 | 18,09 |
Описание
Трансивер RS232 от Sitcore обеспечивает надёжную передачу данных на скорости до 120 кБ/с. Микросхема работает в диапазоне питания от 3 до 5.5 В и выпускается в компактном корпусе TSSOP-16. Подходит для использования в промышленной автоматике и системах управления.
Технические характеристики
| ЭСР HBM | ±15kV |
| Корпус | TSSOP-16 |
| Тип монтажа | SMD |
| Скорость передачи данных | 120kbps |
| Кол-во выводов | 16 |
| Input logic current | ±1µA |
| Диапазон питания | 3V to 5.5V |
| Температура пайки | 300°C |
| Transmitter slew rate | 4V/µs to 30V/µs |
| Continuous power dip16 | 840mW |
| Continuous power sop16 | 760mW |
| Supply current no load | 2mA |
| Logic control low level | 0.8V |
| V plus plus abs v minus | +13V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Logic control high level | 2V |
| Logic control hysteresis | 0.3V |
| Receiver input impedance | 3kΩ to 7kΩ |
| Transmitter output swing | ±4V to ±5V |
| Receiver input hysteresis | 0.4V |
| Диап. темп. хр. | -60°C to +150°C |
| Charge pump capacitor c1 c2 | 1µF |
| Диап. раб. темп. | -40°C to +85°C |
| Абс. макс. напряжение питания | -0.3V to +6V |
| Receiver input voltage range | ±25V |
| Transmitter output impedance | 300Ω |
| Описание (англ.) | Transceiver 3V~5.5V TSSOP-16 Drivers, Receivers, Transceivers RoHS |
| Receiver output voltage range | -0.3V to VCC+0.3V |
| Doubled voltage terminal v plus | VCC-0.3V to +7V |
| Esd iec 61000 4 2 air discharge | ±15kV |
| Receiver propagation delay skew | 150ns |
| Transmitter input voltage range | -0.3V to +6V |
| Transmitter output voltage range | ±13.2V |
| Inverted voltage terminal v minus | +0.3V to -7V |
| Receiver output logic low voltage | 0.4V |
| Transmitter short circuit current | 60mA |
| Receiver output logic high voltage | VCC-0.6V to VCC-0.1V |
| Transmitter propagation delay skew | 150ns |
| Charge pump storage capacitor c3 c4 | 1µF |
| Esd iec 61000 4 2 contact discharge | ±8kV |
| Receiver input low threshold vcc 5v | 0.8V to 1.5V |
| Typical application capacitor c1 c5 | 0.1µF |
| Receiver input high threshold vcc 5v | 1.9V to 2.4V |
| Receiver input low threshold vcc 3 3v | 0.6V to 1.1V |
| Receiver input high threshold vcc 3 3v | 1.5V to 2.4V |
| Receiver propagation delay high to low | 300ns |
| Receiver propagation delay low to high | 300ns |
