Приемопередатчик 1/1 RS232 120кбит/с питание 3В....5.5В SOP-16
У поставщика
ПроизводительSitcore
КатегорияИнтерфейсы RS-232
У поставщиков
1 658 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 658 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 27,04 |
| от 77 | 24,47 |
| от 154 | 22,36 |
| от 308 | 20,76 |
| от 615 | 19,56 |
Описание

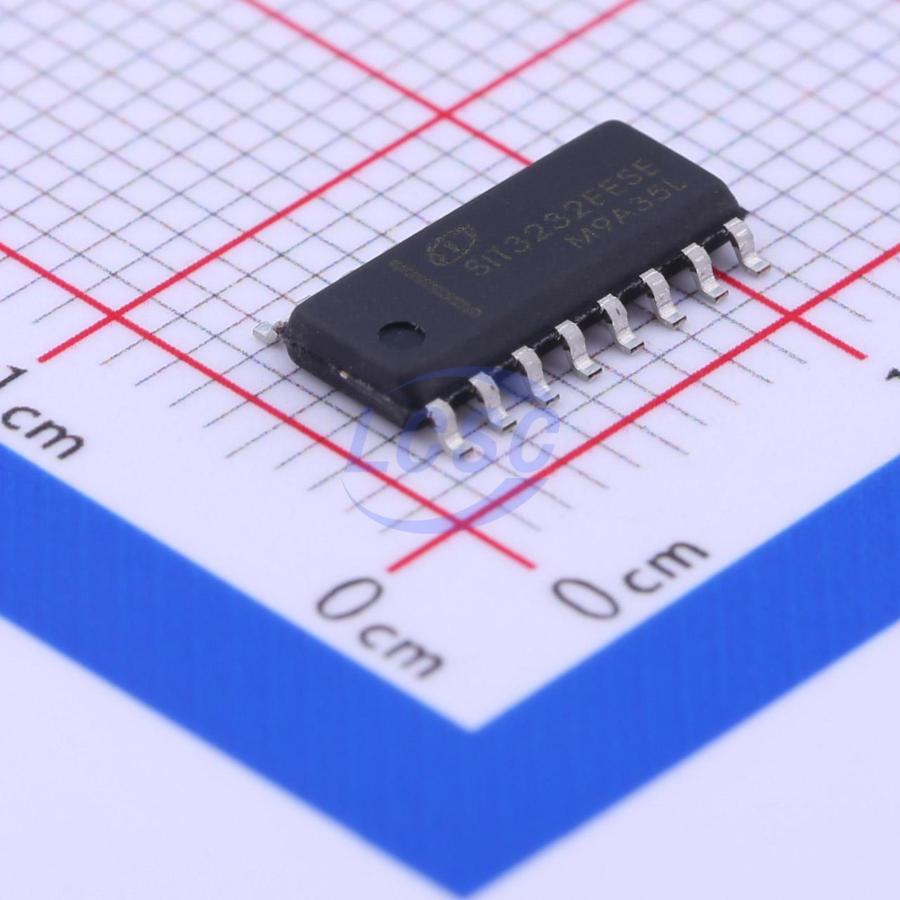

Приемопередатчик SIT3232EESE от Sitcore — микросхема интерфейса RS232. Работает при напряжении от 3 до 5,5 В, поддерживает скорость передачи до 120 кбит/с и имеет один приёмник и один передатчик в компактном корпусе SOP-16. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Drivers | 2 |
| ЭСР HBM | 15kV |
| Корпус | SOP-16 |
| Каналы | 2 |
| Тип монтажа | SMD |
| Скорость передачи данных | 120kbps |
| Кол-во выводов | 16 |
| Receivers | 2 |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3V |
| Logic input current | ±1µA |
| Logic input low max | 0.8V |
| Logic input high min | 2V |
| V plus voltage range | VCC-0.3V to +7V |
| Charge pump capacitor | 1µF |
| Esd iec 61000 4 2 air | 15kV |
| Температура пайки | 300°C |
| V minus voltage range | +0.3V to -7V |
| Continuous power dip16 | 840mW |
| Continuous power sop16 | 760mW |
| Logic input hysteresis | 0.3V |
| Supply current no load | 2mA |
| V plus v minus sum max | 13V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -60°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| External capacitor count | 4 |
| Esd iec 61000 4 2 contact | 8kV |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Receiver input hysteresis | 0.4V |
| Transmitter slew rate max | 30V/µs |
| Transmitter slew rate min | 4V/µs |
| Абс. макс. напряжение питания | 6V |
| Supply voltage absolute min | -0.3V |
| Receiver input impedance max | 7kΩ |
| Receiver input impedance min | 3kΩ |
| Receiver input impedance typ | 5kΩ |
| Receiver input voltage range | ±25V |
| Transmitter output impedance | 300Ω |
| Transmitter output swing min | ±4V |
| Transmitter output swing typ | ±5V |
| Описание (англ.) | 120Kbps 3V~5.5V transceiver 1/1 SOP-16 RS232 ICs |
| Receiver output voltage range | -0.3V to VCC+0.3V |
| Receiver output low voltage max | 0.4V |
| Receiver propagation delay skew | 150ns |
| Transmitter input voltage range | -0.3V to +6V |
| Receiver output high voltage max | VCC-0.1V |
| Receiver output high voltage min | VCC-0.6V |
| Transmitter output voltage range | ±13.2V |
| Transmitter short circuit current | 60mA |
| Transmitter propagation delay skew | 150ns |
| Receiver input low threshold vcc5 max | 1.5V |
| Receiver input low threshold vcc5 min | 0.8V |
| Receiver input high threshold vcc5 max | 2.4V |
| Receiver input high threshold vcc5 min | 1.9V |
| Receiver propagation delay high to low | 300ns |
| Receiver propagation delay low to high | 300ns |
| Receiver input low threshold vcc3 3 max | 1.1V |
| Receiver input low threshold vcc3 3 min | 0.6V |
| Receiver input high threshold vcc3 3 max | 2.4V |
| Receiver input high threshold vcc3 3 min | 1.5V |
