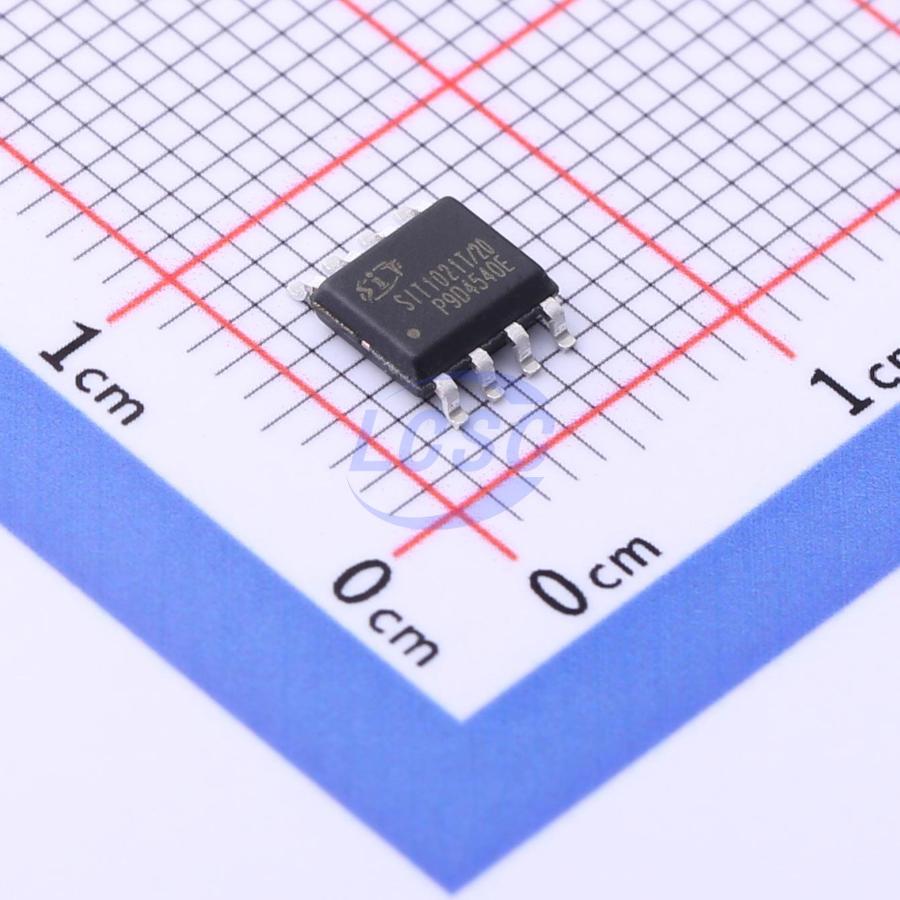

Приемопередатчик линейный SOP-8
У поставщика
ПроизводительSitcore
КатегорияМикросхемы
У поставщиков
4 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 39,85 |
| от 56 | 36,36 |
| от 112 | 33,51 |
| от 223 | 31,36 |
| от 445 | 29,75 |
Описание
SIT1021T от Sitcore — это линейный приемопередатчик для LIN-интерфейса в корпусе SOP-8. Микросхема работает с напряжением от 5 В до 27 В и обеспечивает надежную передачу данных. Компонент поставляется на ленте и катушке, что удобно для автоматизированного монтажа. Применяется в автомобильной электронике и промышленных сетях управления.
Технические характеристики
| Корпус | SO8/SOP-8 |
| Напряжение, В | 12V nominal battery |
| Тип монтажа | SMD |
| Скорость передачи | 1kBd to 20kBd |
| Без свинца | green and environmentally friendly lead-free package |
| Кол-во выводов | 8 |
| Соответствие | LIN2.x/ISO17987-4:2016(12V)/SAEJ2602 |
| Описание | LIN physical layer transceiver |
| Exposed pad | HVSON8/DFN3*3-8 exposed center pad connected to GND |
| Артикул | SIT1021T |
| Lin standard | LIN2.0/LIN2.1/LIN2.2/LIN2.2A/ISO 17987-4:2016 (12V)/SAE J2602 |
| Корпус | SOIC8 |
| Wake up modes | remote via LIN, local via WAKE_N, direct via SLP_N |
| Inhibit output | INH active high after wake-up; floating in sleep mode |
| Transmit input | TXD active LOW output after local wake-up |
| Operating modes | Normal, Power-on, Standby, Sleep |
| Варианты корпуса | SO8, HVSON8 |
| Receiver output | RXD open-drain, active LOW after wake-up |
| Тепловая защита | Да |
| Sleep mode current | very low |
| Supply voltage pin | VBAT |
| Thermal protection | Да |
| Txd dominant timeout | Да |
| Master external pullup | required for master applications: external resistor in series with diode between VBAT and LIN |
| Internal slave resistor | yes, LIN pulled high by internal slave resistor and series diode |
| Undervoltage protection | Да |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Electromagnetic emission | very low |
| Electromagnetic immunity | высокий |
| Защита от КЗ | Да |
| Reverse current protection | Да |
| Описание (англ.) | SOP-8 LIN Transceivers ROHS |
| Bus terminal current limit protection | Да |
