Полный многополосный модуль LTE-FDD / LTE-TDD / HSPA + / UMTS / EDGE / GPRS / GSM с поддержкой LTE CAT6
У поставщика
ПроизводительSIMCOM
У поставщиков
5 шт.
Цены поставщиков
Склад 13
В наличии:5 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4 942,71 |
| от 2 | 4 899,81 |
| от 3 | 4 847,24 |
| от 4 | 4 779,34 |
| от 5 | 4 683,67 |
Описание

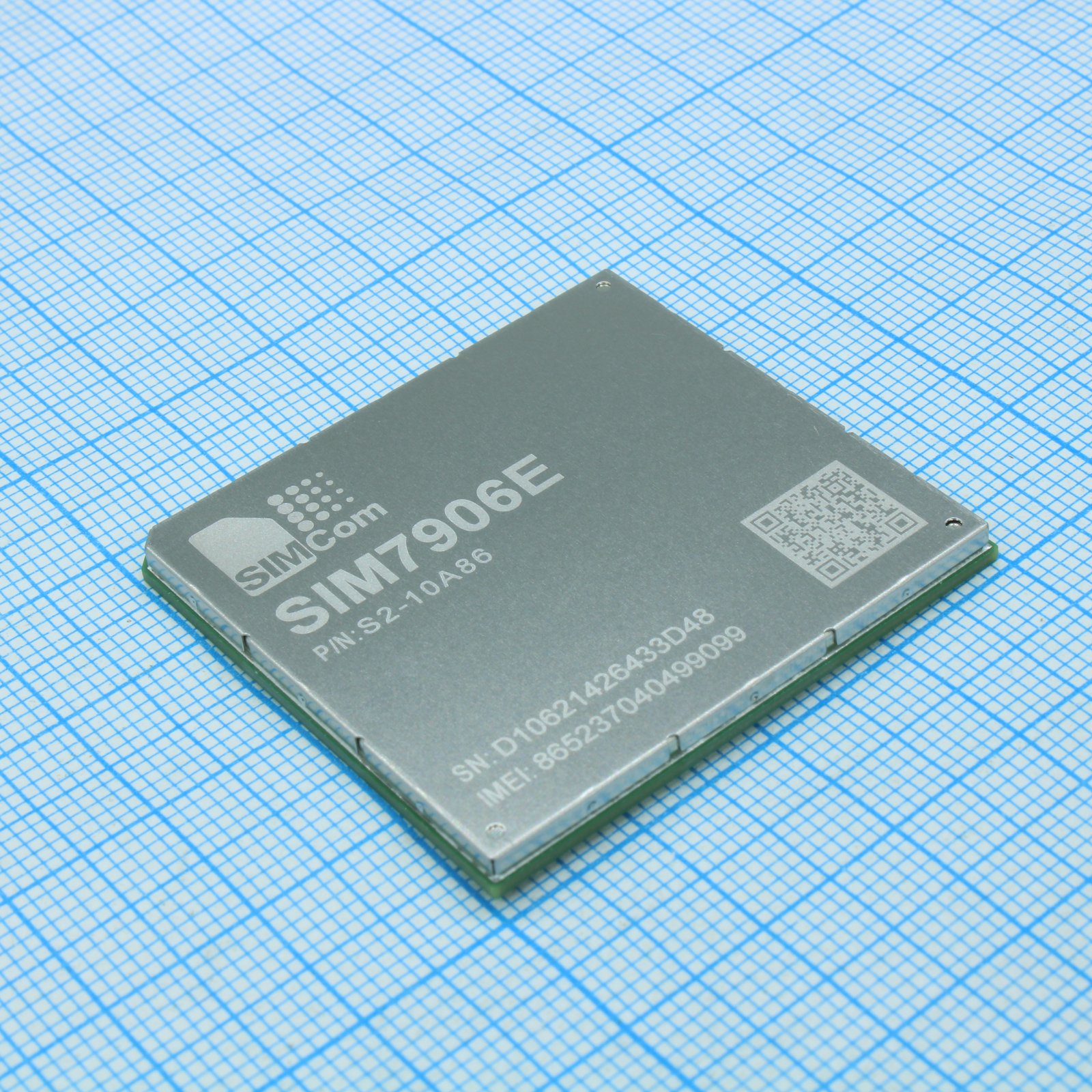

SIMCOM SIM7906E — это многополосный модуль связи, поддерживающий LTE CAT6, HSPA+, UMTS, EDGE, GPRS и GSM. Работает в стандарте LTE-A, выполнен в корпусе LGA. Подходит для высокоскоростной передачи данных в системах промышленной автоматики, телеметрии и M2M-решениях.
Технические характеристики
| RoHS | Соответствует |
| КСВН | ≤2:1 |
| Корпус | LGA |
| Gain lte | 0dBi |
| Тип монтажа | SMD |
| Gain gnss | 0dBi |
| Размеры | 41.0mm x 30.0mm x 2.2mm |
| КПД | >30% |
| Gain wcdma | 0dBi |
| Led output | open drain, max 5mA |
| Dpd voltage | low level 0.5V |
| Gain gsm850 | 0dBi |
| Gain gsm900 | 0dBi |
| I2c voltage | 1.8V |
| I2s voltage | 1.8V |
| Power class | Class 4 (33dBm±2dB) for GSM850/900, Class 1 (30dBm±2dB) for DCS1800/PCS1900 |
| Spi voltage | 1.8V |
| Uim voltage | 1.8V/3.0V |
| Usb current | max 500mA |
| Usb voltage | 3.0V-3.6V |
| Current peak | 2A |
| Gain dcs1800 | 0dBi |
| Gain pcs1900 | 0dBi |
| Gnss voltage | 1.8V |
| Uart voltage | 1.8V |
| Frequency gsm | 850/900/1800/1900MHz |
| I2c interface | 1x I2C |
| I2s interface | 1x I2S |
| Reset voltage | low level 0.5V |
| Spi interface | 1x SPI |
| Uim interface | 2x UIM |
| Интерфейс USB | USB 3.0, USB 2.0 |
| Frequency gnss | GPS L1, GLONASS L1, BeiDou B1, Galileo E1 |
| Frequency umts | B1/B2/B3/B4/B5/B6/B8/B9/B19 |
| Uart interface | 1x UART |
| Напряжение питания | 3.3V-4.3V |
| Voltage monitor | VBAT threshold 3.5V |
| Antenna connector | 50Ω RF connector |
| Antenna impedance | 50Ω |
| Frequency lte fdd | B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B29/B30/B32/B41/B42/B43/B46 |
| Frequency lte tdd | B38/B39/B40/B41 |
| Power off voltage | 3.5V |
| W disable voltage | low level 0.5V |
| Config pin voltage | low level 0.5V |
| Температура хранения | -45°C to +95°C |
| Примечание | S2-10A86, LTE-A, CAT.6, LGA |
| Рабочая температура | -40°C to +85°C |
| Тип упаковки | Palette (палетта) |
| Voltage supply recommended | 3.8V |
| Описание (англ.) | SIM7906E (S2-10A86, LTE-A, CAT.6, LGA) |
