Цифровой изолятор 5кВ шестиканальный общего применения 16SOIC
У поставщика
ПроизводительSILAB
КатегорияМикросхемы
У поставщиков
204 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:204 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 268,89 |
| от 10 | 252,43 |
| от 20 | 239,00 |
| от 39 | 229,02 |
| от 78 | 221,59 |
Описание

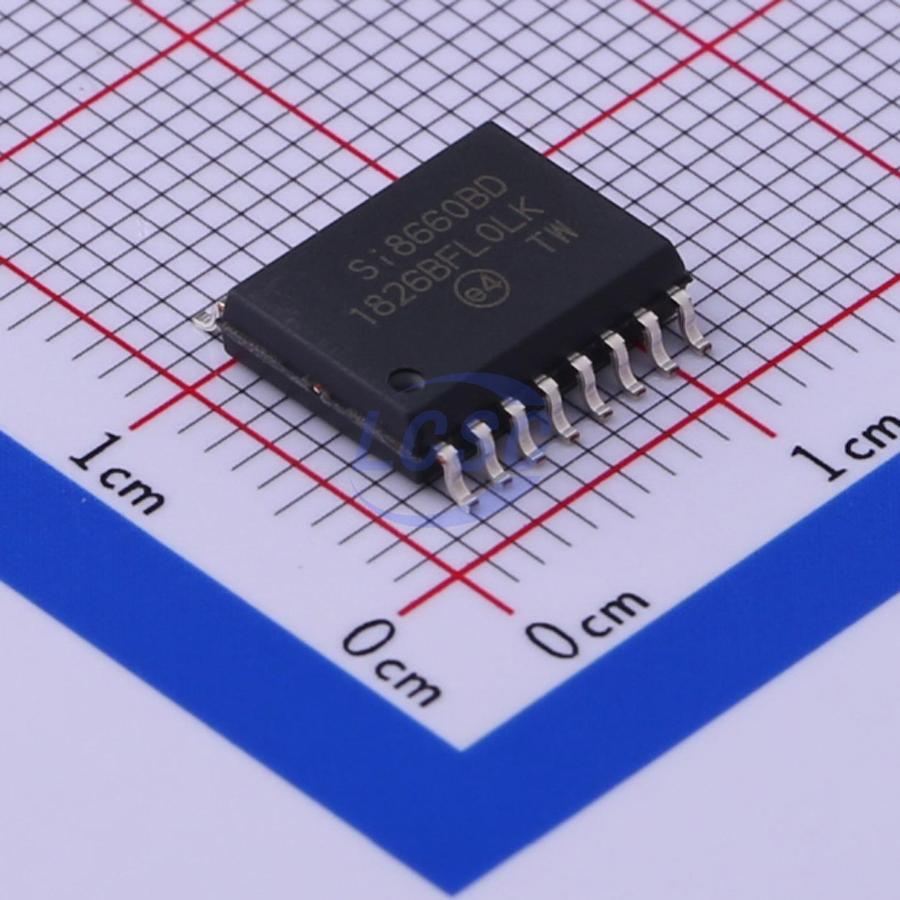

Цифровой изолятор SILAB SI8660BD-B-ISR — это шестиканальная микросхема общего применения. Компонент рассчитан на скорость передачи данных до 150 Мбит/с, обеспечивает изоляцию до 5 кВ и работает в широком диапазоне температур от -40 до +125 °C. Выпускается в корпусе SO16W. Подходит для промышленной автоматики и автомобильной электроники.
Технические характеристики
| Тип | Digital Isolator |
| Каналы | 6 |
| Особенности | Schmitt trigger inputs, No start-up initialization required, Selectable fail-safe mode |
| Тип монтажа | SMD |
| Артикул | SI8660BD-B-ISR |
| Тип упаковки | SOIC-16 Wide Body |
| Корпус | SO16W |
| Макс. скорость передачи данных | 150Mbps |
| Соотв. RoHS | Да |
| Одобр. безоп. | UL 1577 recognized up to 5000V RMS for 1 minute, CSA component notice 5A approval, VDE certification IEC 60747-5-2, CQC certification GB4943.1 |
| Напр. изоляции | 5000V RMS |
| Aec q100 qualified | Да |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Transient immunity | 50kV/µs |
| Мин. длит. импульса | 5ns |
| Input hysteresis typ | 0.44V |
| Output impedance typ | 50Ω |
| Propagation delay typ | 10ns |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Channel channel skew typ | 0.5ns |
| Fail safe default output | высокий |
| Макс. ток утечки входа | ±10µA |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Propagation delay skew typ | 2ns |
| Pulse width distortion typ | 1.5ns |
| Макс. входное низкое напряжение | 0.8V |
| Undervoltage hysteresis typ | 70mV |
| Мин. Uвх высокого уровня | 2.0V |
| Input threshold negative typ | 1.23V |
| Input threshold positive typ | 1.67V |
| Low level output voltage max | 0.4V |
| Описание (англ.) | Digital Isolator CMOS 6-CH 150Mbps Automotive |
| High level output voltage min | VDD-0.4V |
| High level output voltage typ | 4.8V |
| Undervoltage threshold rising typ | 2.24V |
| Undervoltage threshold falling typ | 2.16V |
| Supply current per channel 1Mbps 5V | 1.6mA |
| Supply current per channel 100Mbps 5V | 5.5mA |
| Supply current per channel 1Mbps 2 5V | 1.5mA |
| Рабочая температура | -40В°C ~ 125В°C |
| Supply current per channel 100Mbps 2 5V | 3.5mA |
