Цифровой изолятор 5кВ четырехканальный общего применения 16SOIC
У поставщика
ПроизводительSILAB
КатегорияДрайверы изоляторов шин данных
У поставщиков
150 шт.
Норм. уп.: 1250
Цены поставщиков
Склад 13
В наличии:150 шт
Срок поставки: до недели
Норм. уп.: 1250
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 265,52 |
| от 9 | 249,63 |
| от 17 | 236,68 |
| от 34 | 227,06 |
| от 68 | 219,89 |
Описание

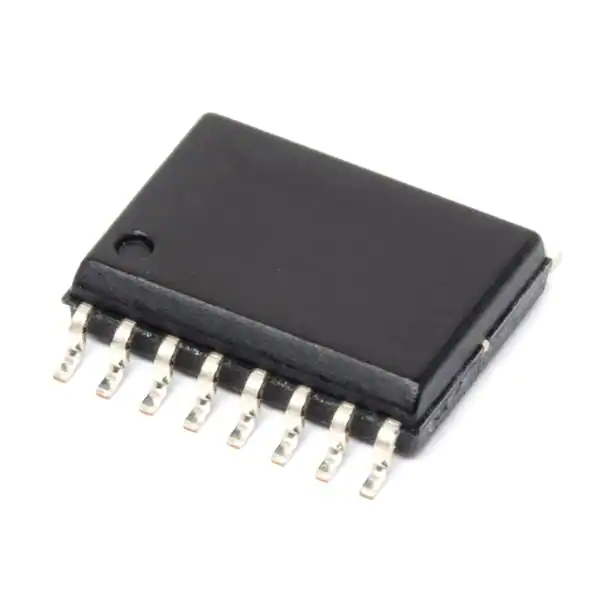

Цифровой изолятор SILAB SI8642ED-B-ISR обеспечивает гальваническую развязку до 5 кВ. Четыре независимых канала в компактном корпусе SOIC16 работают в широком диапазоне температур от -40 до +125°C. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Серия | Si864x |
| Корпус | SOIC-16 |
| Каналы | 4 |
| Тип монтажа | SMD |
| Описание | Low-Power Quad-Channel Digital Isolators |
| Enable input | Да |
| Производитель | Silicon Labs |
| Max data rate | 150 Mbps |
| Fail safe mode | selectable |
| Соотв. RoHS | Да |
| Inputs vdd1 side | 2 |
| Inputs vdd2 side | 2 |
| Isolation rating | 5.0 kV |
| Одобр. безоп. | UL 1577, CSA component notice 5A, IEC 60950-1, IEC 62368-1, IEC 60601-1, VDE 0884-10, CQC GB4943.1 |
| Surge capability | 10 kV |
| Задержка распространения | 10 ns |
| Tri state outputs | Да |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Transient immunity | 50 kV/µs |
| Мин. длит. импульса | 5 ns |
| Автомобильный | AEC-Q100 |
| Channel channel skew | 0.5 ns |
| Default output state | высокий |
| Working voltage life | 60 years |
| Изол. напр. RMS | 5000 V RMS |
| Propagation delay skew | 2 ns |
| Искажение длительности импульса | 1.5 ns |
| Schmitt trigger inputs | Да |
| Пиковая темп. оплавления | 260 °C |
| Bypass capacitor required | Да |
| Макс. раб. темп. | 125 °C |
| Мин. раб. темп. | -40 °C |
| Current per channel 1mbps 5v | 1.6 mA |
| Описание (англ.) | DGTL ISO 5KV 4CH GEN PURP 16SOIC |
| Current per channel 100mbps 5v | 5.5 mA |
| Current per channel 1mbps 2 5v | 1.5 mA |
| Startup initialization required | Нет |
| Current per channel 100mbps 2 5v | 3.5 mA |
| Рабочая температура | -40°C ~ 125°C |
