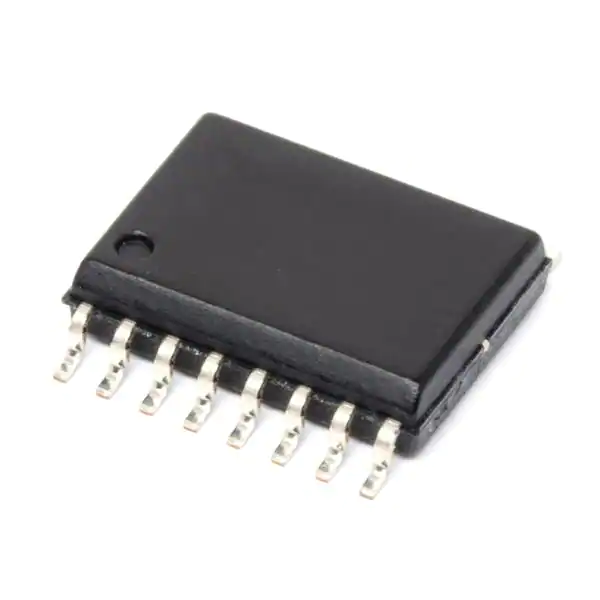

SI8641ED-B-ISR
У поставщика
ПроизводительSILAB
КатегорияМикросхемы
У поставщиков
100 шт.
Норм. уп.: 1250
Цены поставщиков
Склад 13
В наличии:100 шт
Срок поставки: до недели
Норм. уп.: 1250
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 248,29 |
| от 5 | 239,61 |
| от 10 | 231,25 |
| от 19 | 224,61 |
| от 38 | 220,95 |
Описание
SI8641ED-B-ISR — цифровой изолятор от Silicon Labs (SILAB), выполненный в корпусе для поверхностного монтажа. Микросхема обеспечивает гальваническую развязку цифровых сигналов, защищая чувствительные цепи от помех и перепадов напряжения. Применяется в промышленной автоматике, системах управления питанием и интерфейсах связи для надежной передачи данных между изолированными узлами.
Технические характеристики
| Семейство | Si864x |
| Корпус | WB SOIC-16 |
| Каналы | 4 |
| Тип монтажа | SMD |
| Тип входа | Schmitt trigger |
| Описание | Low-Power Quad-Channel Digital Isolator |
| Тип выхода | Tri-state with ENABLE |
| Артикул | SI8641ED-B-ISR |
| Max data rate | 150 Mbps |
| Fail safe mode | Selectable |
| Соотв. RoHS | Да |
| Автомобильный класс | Да |
| Inputs vdd1 side | 3 |
| Inputs vdd2 side | 1 |
| Isolation rating | 5.0 kV |
| Surge capability | 10 kV |
| Cqc certification | GB4943.1 |
| Задержка распространения | 10 ns |
| Vde certification | Reinforced VDE 0884-10 |
| Aec q100 qualified | Да |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Transient immunity | 50 kV/µs |
| Ul 1577 recognized | Да |
| Мин. длит. импульса | 5 ns |
| Channel channel skew | 0.5 ns |
| Default output state | высокий |
| Изол. напр. RMS | 5000 V RMS |
| Propagation delay skew | 2 ns |
| Искажение длительности импульса | 1.5 ns |
| Csa component notice 5a | Да |
| Peak reflow temperature | 260 °C |
| Макс. раб. темп. | 125 °C |
| Мин. раб. темп. | -40 °C |
| Current per channel 1mbps 5v | 1.6 mA |
| Life at rated working voltage | 60 years |
| Current per channel 100mbps 5v | 5.5 mA |
| Current per channel 1mbps 2 5v | 1.5 mA |
| Current per channel 100mbps 2 5v | 3.5 mA |
