Тактовая микросхема специального назначения
У поставщика
ПроизводительSILAB
КатегорияМикросхемы
У поставщиков
53 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:53 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 202,02 |
| от 12 | 189,26 |
| от 24 | 178,85 |
| от 47 | 171,10 |
| от 93 | 165,34 |
Описание

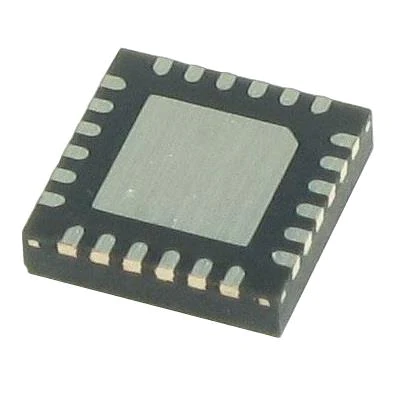

Тактовая микросхема SI53152-A01AGMR от SILAB — специализированный буфер для тактовых сигналов. Выполнена в компактном корпусе QFN24, поставляется на ленте в катушке. Обеспечивает разветвление тактового сигнала PCI-Express Gen1/2/3 в соотношении 1:2. Применяется в серверном оборудовании, сетевых коммутаторах и высокоскоростных интерфейсах передачи данных.
Технические характеристики
| ЭСР HBM | 2000V |
| Outputs | 2 differential clock outputs |
| Корпус | QFN-24 |
| Тип монтажа | SMD |
| Интерфейс | I2C with readback |
| Clock skew | 50ps max |
| Рабочий цикл | 45% to 55% |
| Применение | PCIe Gen1/2/3/4, SATA 100MHz |
| Power supply | 3.3V |
| Pin inductance | 7nH max |
| Напряжение питания | 3.3V ± 5% (3.135V to 3.465V) |
| Long term accuracy | 100ppm max |
| Низкое выходное напряжение | 0.4V max |
| Rise fall matching | 20% max |
| Высокое вых. напр. | 2.4V min |
| Additive peak jitter | 10ps max |
| Stopclock setup time | 10ns min |
| Диапазон вх. частоты | 100MHz to 210MHz |
| Input low voltage i2c | 1.0V max |
| Input pin capacitance | 1.5pF to 5pF |
| Crossing point voltage | 250mV to 550mV |
| Differential slew rate | 2.5V/ns to 8V/ns |
| Dynamic supply current | 20mA max |
| Input high voltage i2c | 2.2V min |
| Output pin capacitance | 6pF max |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Clock stabilization time | 5ms max |
| Макс. темп. перехода | 150°C |
| Input low leakage current | -5uA min |
| Input low voltage control | VSS-0.3V to 0.8V |
| Диап. темп. хр. | -65°C to 150°C |
| Input high leakage current | 5uA max |
| Input high voltage control | 2.0V to VDD+0.3V |
| Макс. напряжение питания | 4.6V |
| Абс. макс. напряжение питания | 4.6V |
| Time before ringback allowed | 500ps min |
| Описание (англ.) | Clock Buffer PCI-express Gen1/2/3 1:2 fan-out buffer |
| Differential ringback voltage | -100mV to 100mV |
| High impedance output current | -10uA to 10uA |
| Absolute maximum input voltage | 1.15V |
| Absolute minimum input voltage | -0.3V |
| Additive cycle to cycle jitter | 50ps max |
| Differential input low voltage | -150mV max |
| Output enable pull up resistor | 100kohm internal |
| Differential input high voltage | 150mV min |
| Crossing point voltage variation | 140mV max |
| Additive pcie gen2 rms phase jitter | 0.5ps max |
| Additive pcie gen3 rms phase jitter | 0.10ps max |
| Additive pcie gen4 rms phase jitter | 0.10ps max |
| Диапазон темп. окр. | -40°C to 85°C |
| Тепл. сопр. переход-корпус | 35°C/W |
| Rising falling slew rate single ended | 0.6V/ns to 4V/ns |
| Термосопротивление переход-среда | 37°C/W |
